Кассетная форма

Кассетная форма

Иллюстрации

Показать все

Реферат



Изобретение относится к производству изделий сборного бетона и железобетона и позволяет снизить трудоемкость изготовления изделий. Это достигается тем, что кассетная форма снабжена приспособлением 8 для перемещения и фиксации крайних 5 формообразующих L - образных секций. Подвижные продольные борта выполнены составными из связанных посредством закрепленных на центральной стенке 2 шарниров 6 частей 7 с расположенными под углом к продольной оси симметрии формы свободными концами, контактирующими с торцами крайних 5 формообразующих L - образных секций. 5 ил.

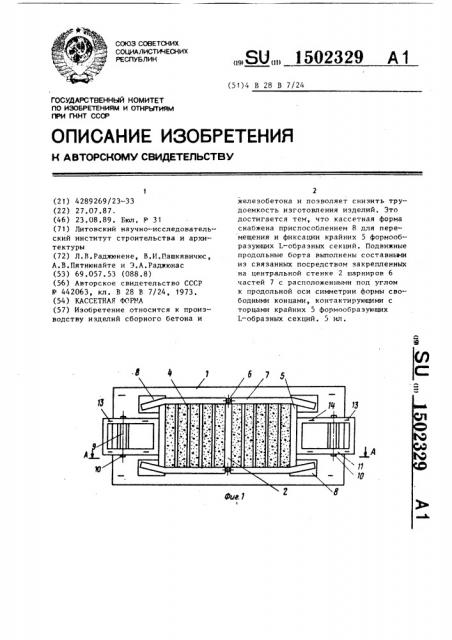

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 28 В 7/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4289269/23-33 (22) 27.07.87. (46) 23. 08. 89. Бюл. Р 3 1 (71) Литовский научно-исследовательский институт строительства и архитектуры (72) Л.В.Радлаонене, В.И.Пашкявичюс, A.Â.ÏÿòHþHàéòå н Э.А.Раджюнас (53) 69.057 ° 53 (088,8) (56) Авторское свидетельство СССР

Р 442063, кл. В 28 В 7/24, 1973. (54) КАССЕТНАЯ ФОРМА (57) Изобретение относится к производству иэделий сборного бетона и

„.80„„) 502329 А 1

2 железобетона и позволяет снизить трудоемкость изготовления изделий. Это достигается тем, что кассетная форма снабжена приспособлением 8 для перемещения и фиксации крайних 5 формообразующих 1.-образных секций. Подвижные продольные борта выполнены составными иэ связанньгх посредством эакрепленных на центральной стенке 2 шарниров 6 частей 7 с расположенными под углом к продольной оси симметрии формы свободными концами, контактирующими с торцами крайних 5 формообразующих

L-образных секций. 5 ил.

1502329 4 за петли 13 и 14. При распалубке снае- чала снимают фиксаторы 12, эатем посредством подъемного механизма (не показан) поднимают раму 11 эа петли

13, вследствие чего она поворачивается вокруг шарниров 10 и создает возможность Ь-образным секциям. перемещаться от воздействия их массы и иэделий. Тем самым при перемещении крайних L-образных секций, которые контактируют посредством приспособления 8 с свободными концами частей 7 на подвижных продольных бортов, происходит их отвод от иэделий.

Изобретение огносится к проиэвод ству изделий сборного бетона и жел эобетона.

Целью изобретения является умень шение трудоемкости изготовления изделий.

На фиг,1 схематично изображена кассетная форма, вид сверху; на фиг.2 — то же, вид сбоку; на фиг.3 разрез А-A на фиг.1; на фиг.4 кассетная форма в раскрытом виде; на фиг.5 — разрез Б-Б на фиг.4.

Кассетная форма состоит из поддо

1 с центральной неподвижной стенкой

2, на котором посредством шарниров 3 установлены симметрично и последовательно относительно нее поворотные, формообразующие Ь-образные промежуточные 4 и крайние 5 секции. На цент- 20 ральной неподвижной стенке 2 посредством шарниров 6 закреплены части 7 подвижных продольных бортов, Крайние

Ь-образные формообразующие секции 5 снабжены приспособлениями 8 для их 25 перемещения и фиксации. Подцон выполнен с неподвижными опорами 9, к которым посредством шарниров 10 прикреплены поворотные рамы 11» с фиксатором 12 его положения. Поворот рамы 11 3р осуществляется при подъеме ее эа петли 13и 14, Кассетная форма работает следующим образом. 35

Открывание и закрывание промежу« точных 4 и крайних 5 секций и частей

7 подвижных продольных бортов осуществляется в процессе подъема рамы 1 1

Формула изобретения

Кассетная форма для изготовления изделий из бетонных смесей, содержащая поддон с центральной неподвижной стенкой и расположенными симметрично и последовательно относительно нее поворотными формообразующими L-образными секциями .и подвижные продольные борта, отличающаяся тем, что, с целью уменьшения трудоемкости изготовления иэделий, она снабжена приспособлением для перемещения и фиксации крайних формообразующих

Ь-образных секций, а подвижные продольные борта выполнены составными иэ связанных посредством закрепленных на центральной стенке шарниров частей с расположенными под углом к прододьной .оси симметрии формы сво-, бодньичи концами, контактирующими с торцами крайних формообразующих cekций, 1502329

А-A

Щг. 5 и 7 фис. 4

b-б
