Установка для формования и разрезки полого глиняного бруса на изделия

Установка для формования и разрезки полого глиняного бруса на изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может быть использовано в производстве керамических дренажных труб и др.изделий. Цель изобретения - повышение качества поверхности изделий. Полый глиняный брус 6, формуемый ленточным прессом 2, поступает на транспортер 5, где разрезается на изделия, которые принимаются транспортером 8. Над транспортером 8 приема изделий на раме 1 установлено устройство 7 для снятия заусенцев, образующихся в плоскости 9 реза на поверхностях полого глиняного бруса 6, которое выполнено в виде внешних 10 и внутренних 11 магнитных тел вращения. Внутренние 11 и внешние 10 магнитные тела вращения имеют поверхности, образующие которых соответственно повторяют профили пустотообразователя 4 и формующей оснастки 3. Внутренние магнитные тела 11 вращения размещены в полости глиняного бруса 6 и удерживаются внешними магнитными телами 10, которые закреплены осями на раме 1. Обкатываясь по поверхности глиняного бруса 6, магнитные тела снимают заусенцы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 28 В 11/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ б 1т 1, 11 12

Фиг. /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР (21) 4187788/29-33 (22) 11. 11.86 (46) 23.08.89. Бюл. !! 31 (75) В.П.Дьяченко (53) 666.3.022 (088,8) (56) Авторское свидетельство СССР

У 1447667, кл. В 28 В 11/14, 15.02.86. (54) УСТАНОВКА ДЛЯ ФОРМОВАНИЯ И

РАЗРЕЗКИ ПОЛОГО ГЛИНЯНОГО БРУСА НА

ИЗДЕЛИЯ (57) Изобретение относится к промышленности строительных материалов и может быть использовано в производстве керамических дренажных труб и др. изделий. Пель изобретения — улучшение качества поверхности изделий.

Полый глиняный брус 6, формуемый ленточным прессом 2, поступает на транспортер 5, где разрезается на изделия, Л0 1502 45 A 1 которые принимаются транспортером 8.

Над транспортером 8 приема иэделий на раме 1 установлено устройство 7 для снятия заусенцев, образующихся в плоскости 9 реза на поверхностях полого глиняного бруса 6,. которое выполнено в виде внешних 10 и внутренних 11 магнитных тел вращения. Внутренние 11 и внешние 10 магнитные тела вращения имеют поверхности, образующие которых соответственно повторяют профили пустотообразователя 4 и формующей оснастки 3. Внутренние магнитные тела 11. вращения размещены в полости глиняного бруса 6 и удерживаются внешними магнитными телами 10, ф которые закреплены осями на раме 1.

Обкатываясь по поверхности глиняного бруса 6, магнитные тела снимают заусенцы. 2 ил. 502345

11эобрет nne о тносится к промышленности строительных материалов и манжет быть использовано в производствее херами еских дренажных труб и других иэде ий.

Полью изобретения является у. тучшение ка естна поверхности иэделий.

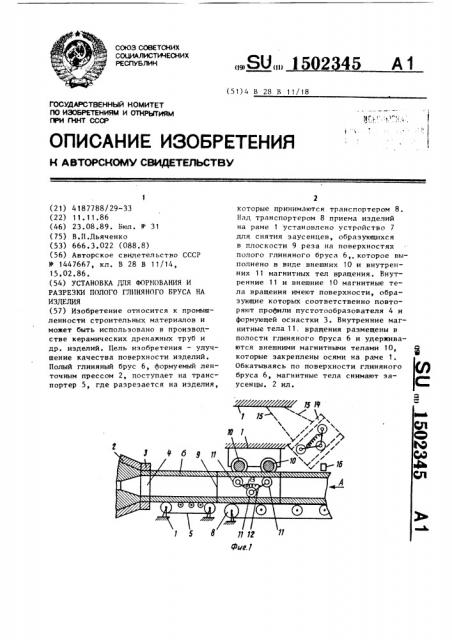

На фиг.! изображена установка, общий вид„ раэр» ; i а фиг.2 — нид Л на фиг.1. установка содержит размещенные на раме 1 в техно."ггцческой последовательности л п .ч.ч ь1 пресс 2 с формующей осн lc ской 3 и пу .тг э ооб- 15 раэователем 4, транспортер 5 подачи

1 глиняного бру.» 6,резательный механизм с устр.,.тном 7 для снятия эаусенцсв и транспортер 8 приема изделнй. Устройство 7 для снятия 20 заусенцев, образующихся в плоскости

9 рсэа на внешней и внутренней поверхностях полого глиняного бруса

6, выполнено в виде внешних 10 и внутренних 11 магнитных тел вращения.

Внутренние 11 и внешние 10 магнитные тела вращения имеют поверхности, образующие которых соответственно повторяют профили пустотообразонателя 4 и формующей оснастки 3 на Bt>I?:ñ де иэ ленточного пресса 2. Внутреннц» магнитные тела 11 вращения размещены в полости глиняного бруса 6 и удерживаются внешними магнитными телами

10, которые закреплены своими осями 35 па раме 1 над транспортером 8 приема изделий. Внутренние магнитные тела

11 вращения могут быть установлены на вершинах шарнирного. двухэвенника 12, звенья которого стянуты между 40 собой пружиной 13. Д я ввода внутренних магнитньгх тел 11 вращения в полость глиняного бруса 6 может быть испольэов:znu приспособление I- ., подвешенное на упругой подвеске 15 к 45 раме 1, Для подачи сигнала на остановку ленточного пресса 2 при выходе внутренних магнитных тел 11 вращения из-под внешних ма нитных тел 10 вращения исполh 3ууется датчик 16 ° 50

Установка работает следующим образом.

Установленные в приспособление 14 внутренние магнитные тела 11 вращения подводят под внешние магнитные тела 10 вращения, Формуемь|й ленточным прессом 2 поль.й глиняный брус 6 раэрезается на отдельные изделия и проталкивает приспособленце 14 иэпод внешних магнитных тел 1О вращения, При этом внутренние магнитные тела 11 вращения, удерживаемые магнитными силами внешних магнитных тел

10, перекатываются по полости глиня— ного бруса 6 и сглаживают заусенцы, Б случае налипания глиняных частиц на внутренние магнитные тела 11 вращения и выхода их иэ-под внешних магнитных тел 10 датчик 16 дает команду на остановку ленточного пресса 2. После о-шстки магнитов и возвращения их в рабочее положение процесс повторяют.

Ф о р м у л а и э о б р е т е н и я

Установка для фармования и разрезки полого глиняного бруса на иэделия, содержащая размещенные на раме в технологической последовательности ленточный пресс с формующей оснасткой и пустотообразователем, транспортер подачи глиняного бруса, резательный механизм с устройством для снятия заусенцев, образующихся при разрезке полога глиняного бруса на изделия, и транспортер приема изделий, о т л и ч а ю щ а я с я тем, что, с целью улучшения качества поверхности иэделий, устройство для снятия заусенцев выполнено в виде внешних и внутренних магнитных тел вращения, образующие поверхностей которых соот— нетственно повторяют профили Ьормующей оснастки и пустотообразователя на выходе из пресса, прн этом внутренние магнитные тела вращения подвешены к внешним, а последние закреплены осями на раме над транспортером приема изде.".ий.

1502345

12

Составитель Е.Селиванов

Техред M.Äèäûê

Корректор С.Иекмар

Редактор И.Шулла

Заказ 5019/21 Тирах 519 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
