Установка для активации цементной суспензии

Установка для активации цементной суспензии

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для активации цементной суспензии и позволяет повысить степень активации. Установка содержит герметичную емкость 1, установленную на амортизаторах 2 и снабженную патрубком для подсоединения вакуума 6, загрузочным 8 и выгрузочным 3 патрубками с пробковыми кранами 7,9,4 соответственно. Соосно емкости расположен рабочий орган 11, выполненный в виде соединенных большими основаниями полых усеченных конусов, в плоскости основания которых имеются механизмы регулирования 19,20 с пробками 18, установленными в горловинах 16. На каждой горловине 16 размещен гидродинамический излучатель 17, направленный в сторону привода, и установлен отражатель 21 с вогнутой поверхностью, обращенной к оси вала 13, а дополнительный отражатель 22 размещен на валу 13 привода с вогнутой поверхностью, обращенной к боковой стенке емкости. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК и 4 В 28 С 5/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ1Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4293782/31-33 (22) 03.08.87 (46) 23.08.89. Бюл. Н 31 (71) Николаевский государственный педагогический институт им.В.Г.Белинского (72) В.И.Гуйтур, А.И.Мигачев и Н.В.Цепух (53) 621 ° 929.9 (088.8) (56) Авторское свидетельство СССР

11 - 11684 15, кл, В 28 С 5/46, 1983. (54) УСТАНОВКА ДЛЯ АКТИВАЦИИ ЦЕМЕНТНОИ СУСПЕНЗИИ (57) Изобретение относится к установкам для активации цементной суспензии и позволяет повысить степень активации. Установка содержит герметичную емкость 1, установленную на амортизаторах 2 и снабженную патрубком

„„SU„„1502358 А1

6 для подсоединения вакуума, загрузочным 8 и выгрузочным 3 патрубками с пробковыми кранами 7,9,4 соответственно. Соосно емкости расположен рабочий орган 11, выполненный в виде соединенных большими основаниями полых усеченных конусов, в плоскости которых имеются механизмы регулирования 19,20 с пробками 18, установленными в горловинах 16. На каждой горловине 16 размещен гидродинамический излучатель 17, направленный в сторону привода, и установлен отражатель 21 с вогнутой поверхностью, обращенной к оси вала 13, а дополнительный отражатель 22 размещен на валу 13 привода с вогнутой поверхностью, обращенной к боковой стенке емкости. 1 ил.

1502358 давления и центробежной силы, подается на отражатель 21 с вогнутой поверхностью, обращенной к оси вала, и затем частично попадает на кольцевой отражатель 22 с вогнутой поверхностью, обращенной к корпусу, после чего накапливается в нижней части емкости 1. Открытием (полным или частичным) пробкового крана 4 суспензия удаляется иэ емкости 1 с таким расчетом, чтобы нижняя часть емкости до гидродинамических излучателей 17 была заполнена суспензией.

Активация цементной суспензии обеспечивается в процессе прохождения ее через гидродинамические излучатели 17 в ультразвуковом поле при кавитации, вызванной ультразвуком и турбулентным движением при трении и соударении между собой и с отражателями 21 и 22 частиц и центробежной силой.

Вакуумирование емкости 1 через патрубок 6 усиливает факторы активации эа счет проникновения воды в твердые частицы цемента при удалении

По окончании работы установки перекрывается пробковый кран 7, полностью открывается пробковьй кран 4 и, после полной выгрузки суспензии, выключается привод (не показан) вала 13 °

Промывка установки или возобновление ее работы осуществляется аналогичным образом. суспенэии, содержащая установленную на амортизаторах герметичную емкость, с соосно расположенным рабочим органом, выполненным в виде пустотелого усеченного конуса и соединенным с валом привода его вращения, иатрубок для подключения вакуумной системы, загруэочньй и выгруэочный патрубки с пробковыми кранами, гидродинамический излучатель и отражатель с вогнутой поверхностью, о т л и ч а ю щ а я с я тем, что, с целью повышения степени активации, рабочий орган снабжен дополнительными отражателем и соединенным большим осноконусом, имеющими механизмы регулиз 4

Изобретение относится к области строительной техники, в частности к установкам для активации цемента и получения цементной суспензии.

Цель изобретения — повышение степени активации цементной суспензии.

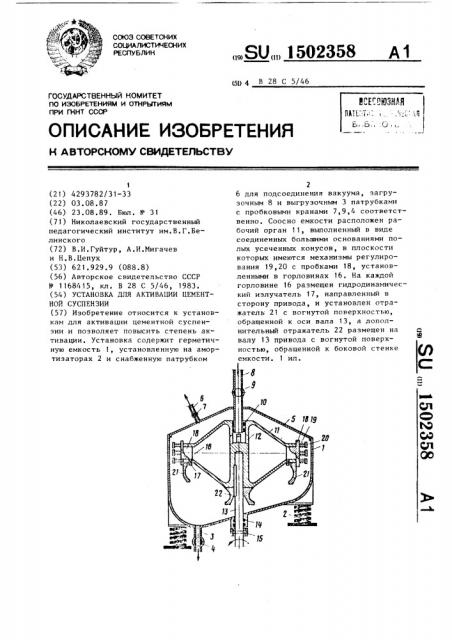

На чертеже показана установка для активации цементной суспенэии, разрез. 10

Установка для активации состоит из герметичной емкости 1, установленной на амортизаторах 2 с выгрузочным патрубком 3, снабженным пробковым краном 4, на крьш|ке 5 которой смонти- 15 рованы патрубок 6 для подсоединения вакуума с пробковым краном 7, соосно установленный загрузочный патрубок 8 с пробковым краном 9, на нижнем конце которого в подшипниках 10 установлен рабочий орган, выполненный в виде полого усеченного конуса 11 с окнами

12, приводимый во вращение валом 13, проходящим через уплотнительные кольца 14 и установленным на подшипниках 25

15 (привод не показан). Рабочий орган снабжен дополнительным полым усеченным конусом с парным числом горловин воздуха.

16, расположенных в плоскости большего основания конусов с гидродинами- 30 ческими излучателями 17, установленными в нижней части горловин 16 вертикально, содержит пробки 18 с механизмом регулирования их перемещения в виде пружин 19, надетых на направляющие стержни с регулирующими упорными головками 20 и имеет с вогнутой поверхностью отражатели 21 и 22, Установка для активации работает следующим образом.,4О Формула из о бретения

При закрытом пробковом кране 4 и открытом пробковом кране 7 включают Установка для активации цементной вакуумную систему (не показана), подсоединенную к патрубку 6 и привод (не показан) вращения вала 13, а по патрубку 8 при открытом кране 9 подают под давлением, к примеру, водоцементную суспенэию, которая через окна 12 поступает в рабочий орган 11 и центробежной силой прижимается к ме галлическим пробкам 18 горловин 16.

Под действием центробежной силы пробки 18 сжимают пружины 19, перемещаясь по направляющим стержням с регулирующими упорнblMH 0 Db: 20, H OTKpbl вают входные отверстия гидродинамических излучателей 17. Суспензия через открытые гидродинамические излу- ванием с основным полым усеченным чатели 17, под действием разности

1502358

Составитель Н. Винокуров

Редактор Е.Папп Техред Л,Олийнык Корректор Т.Малец

Заказ 5020/22 Тираж 519 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101 рования и пробки с горловинами, оси которых расположены в плоскости большого основания конусов, причем каждый гидродинамический излучатель размещен на стороне горловины, направленной к приводу, на которой установлен отражатель с вогнутой поверхностью, обращенной к оси вала, а дополнительный отражатель размещен на валу привода, вогнутая поверхность которого обращена к боковой стенке емкости.
