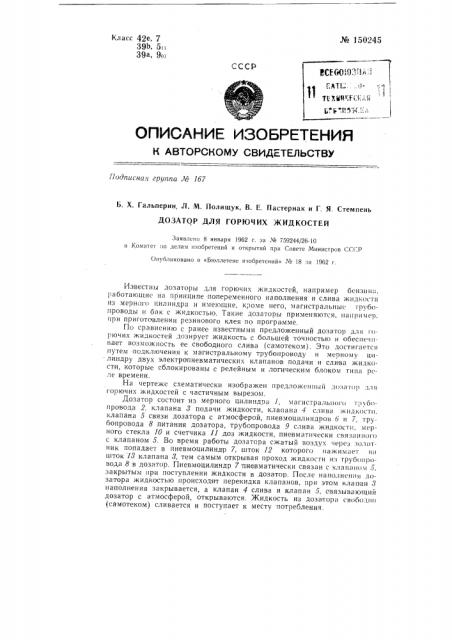

ОПИСАНИЕ ИЗОБр тЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 1б7

В. Х. Гальперин, Л. М. Полищук, В. Е. Пастернак и Г. Я. Стемпень

ДОЗАТОР ДЛЯ ГОРНЗЧИХ ЖИДКОСТЕЙ

Заявлено 8 января 1962 г, за Ne 769244/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изооретспий» М 18 >а 1962 г.

Известны дозаторы для горючих жидкостей, например бензина, работающие на принципе попеременного наполнения и слива жидкости нз мерного цилиндра и имеющие, к;>оме него, магистральные трубопроводы и бак с жидкостью. Такие дозаторы применяются, например, при приготовлении резинового клея по программе, По сравнению с ранее известными предложенный дозатор для горючих жидкостей дозирует жидкость с большей точностью и обес>>еч >вает возможность ее свободного слива 1самотеком). Это достигается путем подключения к магистральному трубопроводу и мерному ци- линдру двух электропневматических клапанов подачи и слива жидкости, которые сблокированы с релейным и логическим блоком типа рсле времени.

На чертеже схематически изображен предложен>>ый;н>затя>р для горючих жидкостей с частичным вырезом.

Дозатор состоит из мерного цилиндра 1, магистралыгого т;>уб»>провода 2, клапана 3 подачи жидкости, клапана 4 слива жидкости, клапана 5 связи дозатора с атмосферой, пневмоцилиндров б и 7, трубопровода 8 питания дозатора, трубопровода 9 слива жидкости, мерного стекла 10 и счетчика 11 доз жидкости, пневматически связанног<> с клапаном 5, Во время работы дозатора сжатый воздух через золотник попадает в пневмоцилиндр 7, шток 12 которого нажимает «а шток 18 клапана 8, тем самым открывая проход жидкости из трубопровода 8 в дозатор. Пневмоцилиндр 7 пневматически связан с клапагн>м 5, закрытым при поступлении жидкости в дозатор. После иапо;>нен »> дозатора жидкостью происходит перекидка клапанов, при этом клапан 8 наполнения закрывается, а клапан 4 слива и клапан 5, связывающий дозатор с атмосферой, открываются. Жидкость из дозатора свобо 1но (самотеком) сливается и поступает к месту потребления, Л<> 150245

Еж воздух Р= 1,5 "Мм

Сж Ьздд»

Р= 7 »т/ ч»
