Реферат



Изобретение относится к строительству и может быть использовано в узлах опирания металлических ферм на колонны средних рядов и в других опорных узлах металлических каркасов многопролетных зданий и сооружений. Целью изобретения является снижение трудоемкости монтажа при установке на колонну фермы смежного пролета. Узел опирания металлической фермы на колонну снабжен центрирующим элементом 4 П-образной формы, который прикреплен концами стенок к внешней полке стойки 3, кроме того, центрирующий элемент 4 симметрично размещен относительно ее стенки и имеет вырез 5 в полке. Надопорная стойка 7 фермы смежного пролета выполнена с прямоугольным пазом, завершающим скос 8 у внешней полки, и снабжен упругим элементом, взаимодействующим с полкой П-образного центрирующего элемента 4. Упругий элемент выполнен по форме равносторонней трапеции, прикрепленной большим основанием к торцу полки надопорной стойки и имеет на внутренней стороне фиксирующую планку. Ширина паза равна толщине полки центрирующего элемента 4, а высота равна высоте фиксирующей планки. 2 з.п. ф-лы, 8 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (511 4 Е 04 В 1/38, 1/58, 1/24

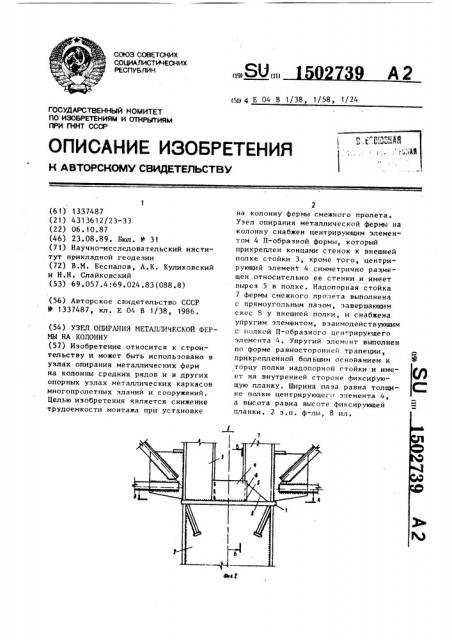

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1337487 (21) 43136 12/23-33 (22) 06.10.87 (46) 23.08.89. Бюл. М - 31 (71) Научно-исследовательский институт прикладной геодезии (72) В.М. Беспалов, А.К. Куликовский и Н.Н. Слайковский (53) 69.057 ° 4:69.024 .83(088 .8) (56) Авторское свидетельство СССР

В 1337487, кл. Е 04 В 1/38, 1986. (54) УЗЕЛ ОПИРАНИЯ МЕТАЛЛИЧЕСКОЙ СЕРМЫ НА КОЛОННУ (S7) Изобретение относится к строительству и может быть использовано в узлах опирания металлических ферм на колонны средних рядов и в других опорных узлах металлических каркасов многопролетных зданий и сооружений.

Целью изобретения является снижение трудоемкости монтажа при установке

2 на колонну фермы смежного пролета °

Узел опирания металлической фермы на колонну снабжен центрирующим элементом 4 П-образной формы, который прикреплен концами стенок к внешней полке стойки 3, кроме того, центрирующий элемент 4 симметрично размещен относительно ее стенки и имеет вырез 5 в полке. Надопорная стойка

7 фермы смежного про ета выполнена с прямоугольным пазом, завершающим скос 8 у внешней полки, и снабжена упругим элементом, взаимодействующим с полкой П-образного цснтрирующего элемента 4. Упругий элемент выполнен по форме равносторонней трапеции, прикрепленной большим основанием к торцу полки надопорной стойки и имеет на внутренней стороне фиксирующую планку. Ширина паза равна толщине полки центрирующего элемента 4, а высота равна высоте фиксирующей планки. 2 з.п. ф-лы„ 8 ил.

739

30

Ширина паза 9 равна толщине полки

6 центрирующего элемента, а высота равна высоте фиксирующей планки 11.

Кроме того, вырез 5 в центрирующем элементе ограничен размерами сво.бодного конца упругого элемента 10, а длина упругого элемента равна величине проекции скоса 8 стенки над3 1502

Изобретение относится к строительству, может быть использовано в узлах опирания металлических ферм, балок на колонны средних рядов и в других опорных узлах металлических каркасов многопролетных зданий и сооружений и является усовершенствованием изобретения Ilo основному авт.св. 11 1337487.

Цель изобретения — снижение трудоемкости монтажа при установке на колонну фермы смежного пролета.

На фиг. 1 изображена схема опирания ферм на среднюю колонну; на фиг. 2 — узел I на фиг. 1; на фигЗсечение А-А на фиг. 2; на фиг. 4

1опорный узел фермы предыдущего пролета," на фиг. 5 — то же, последующего пролета; на фиг. 6 — сечение

Б-Б на фиг. 2, на фиг. 7 — сечение

В-В на фиг. 3; на фиг. 8 — сечение

Г-Г на фиг. 4.

Узел опирания металлической фермы на колонну (фиг. 1) содержит опорную плиту 1 в плоскости оголовка 2 промежуточной колонны (фиг. 2) . Узел опирания снабжен прикрепленными концами стенок к внешней полке стойки

3 центрирующим элементом 4 П-образной формы (фиг. 3 и 4). При этом центрирующий элемент 4 симметрично размещен относительно стенки стойки и имеет вырез 5 в полке 6 (фиг. 8).

Надопорная стойка 7 фермы смежного пролета (фиг. 5) выполнена с наклонным скосом 8 и внешней полки и прямоугольным пазом 9, завершающим скос у внешней полки, а также снабжена упругим элементом 10, который выполнен по форме равносторонней трапеции и имеет на внутренней стороне фиксирующую планку 11, а большим основанием прикреплен к торцу полки надопорной стойки 12 (фиг. 5 и 6) опорной стойки 7 фермы смежного пролета на ее внутреннюю полку.

Монтаж узла опирания металлической фермы на колонну осуществляется следующим образом.

Надопорную стойку 7 смежного пролета опускают до взаимодействия упругого элемента 10 с внутренней стороной полки 6 центрирующего элемента 4. При этом фиксирующая планка 11 заходит в вырез 5 полки центрирующего элемента 4, а паз 9 фиксируется на полке 6 центрирующего элемента.

Монтаж фермы на этом закончен.

Формула изобретения

1. Узел опирания металлической фермы на колонну по авт.св. 11 1337487, отличающийся тем, что, с целью снижения трудоемкости монта" жа при установке на колонну фермы смежного пролета, узел опирания снабжен центрирующим элементом П-образной формы, прикрепленным концами стенок к внешней полке стойки, симметрично размещенным относительно ее стенки и имеющим вырез в полке, а надопорная стойка фермы смежного про лета выполнена с наклонным скосом стенки и внешней полки и прямоугольным пазом, завершающим скос у внешней полки, и снабжена упругим элементом, взаимодействующим с полкой П-образного центрирующего элемента, выполненным но форме равносторонней трапеции, закрепленным большим основанием к торцу полки надопорной стойки и имеющим на внутренней стороне фиксирующую планку, при этом ширина паза равна толщине полки центрирующего элемента, а высота равна высоте фиксирующей планки.

2. Узел по п. 1, о т л и ч а юшийся тем, что вырез в центрирующем элементе ограничен размерами свободного конца упругого элемента.

3. Узел по п. 1, о т л и ч а юшийся тем, что длина упругого элемента равна величине проекции скоса стенки надопорной стойки фермы последующего пролета на ее внутреннюю полку.

1502739

1 502739 фиг.6

1502739
