Реферат



Изобретение может быть использовано для изготовления фундаментных плит, позволяет повысить несущую способность сетки и упростить ее изготовление. Сетка содержит продольные 1 и поперечные 2 стержни, свободно наложенные без соединения с чередованием с двух сторон относительно друг друга в местах их взаимных пересечений. По периметру сетки установлен контурный элемент 3, к которому приварены концы стержней. Жесткость поперечного сечения контурного элемента больше жесткости стержней. 1 з.п.ф-лы, 4 ил.

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК () 9) (И) 2752 A 1 (s)) 4 Е 04 С 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТО(.СКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4244244/23-33 (22) 13.05,87 (46) 23.08.89. Бкл. Р 31 (71) Мироновский завод железобетонных конструкций (72) Л.Н. Грудько, И.Я. Шпорин, А.С. Соколов и В.С. Гузь (53) 691 ° 87-427(088.8) (56) Заявка Японии Р 52-18496, кл. Е 04 С 5/04, опублик. 1977.

Патент Франции P- 2015254, кл. Е 04 С 5/00, опублик. 1970.

Патент ФРГ )) 2821582, кл. Е 04 С 5/04, опублик. 1980..2 (54) АРМАТУРНАЯ СЕТКА (57) Изобретение может быть использовано для изготовления фундаментных плит, позволяет повысить несущую способность сетки и упростить ее изготовление. Сетка содержит продольные

1 и поперечные 2 стержни, свободно наложенные беэ соединения с чередо-. ванием с двух сторон относительно друг друга в местах их взаимных пересечений. По периметру сетки установлен контурный элемент 3, к которому приварены концы стержней, Жесткость поперечного сечения контурного элемента больше жесткости стержне)(.

1 з.п.ф-лы, 4 ил.

3 150275

Изобретение относится к арматурным сеткам железобетонных элементов и может быть использовано для изготовления фундаментных плит, например опор высоковольтной линии электропередачи.

Цель иЗобретения — повышение несущей способности сетки и упрощение ее изготовления. 10

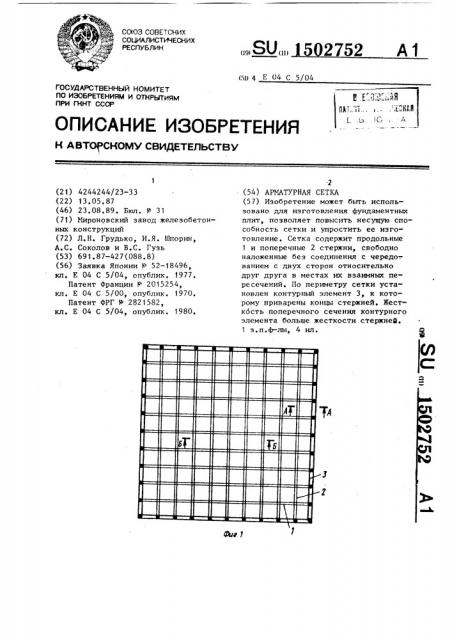

На фиг. 1 изображена сетка, общий вид; на фиг. 2 — разрез А-А на фиг. 1, при выполнении контурного элемента из стержней круглого профиля; на фиг. 3 — то же, из прокатного 15 профиля; на фиг. 4 — разрез Б-Б на фиг. 1.

Арматурная сетка содержит продольные 1 и поперечные 2 стержни, свободно наложенные без соединения с чередованием с двух сторон относительно друг друга в местах их взаимных пересечений. По периметру сетки установлен контурный элемент 3, к которому приварены концы стержней 25

1 и 2.

Нестко сть поперечного сечения контурного элемента 3 больше жесткости стержней 1 и 2, что достигается выполнением этого элемента из 30 сортаментов с большим моментом инерции собственного сечения, например из прокатного профиля 4. При выполнении контурного элемента 3 из круглых стержней 5 их диаметр должен 35 быть больше диаметра стержней 1 и 2.

При изготовлении арматурной сетки продольные 1 и поперечные 2 стержни укладывают с опиранием на контурный элемент 3 перекрестно с задан- 40 ным шагом.так, чтобы они чередовались с двух сторон относительно друг друга в местах взаимных пересечений.

Затем концы стержней 1 и 2 приваривают точечной сваркой н контурному 45 элементу 3, не сваривая стержни между собой в местах пересечений.

В составе железобетонной плиты фундамента стержни арматурной сетки изгибаются по типу балки с защемленными концами, для которой максимальный изгибающий момент меньше, чем для балки, свободно лежащей на опорах. Чередование стержней с двух сторон относительно друг друга позволяет получить по длине каждого стержня промежуточные опоры в местах их пересечений, которыми служат ниже расположенные перекрестные стержни, что также улучшает распространение нагрузок в плоскости сетки. Выполнение контурного элемента из прокатного профиля повышает его жесткость как в плоскости сетки, что необходимо для восприятия напряжений от прогиба стержней, так и в ее поперечном направлении, что необходимо для восприятия поперечных нагрузок самим контурным элементом.

Таким образом, изобретение позволяет повысить несущую способность сетки за счет оптимального восприятия ее стержнями изгибающих нагрузок, а также упростить ее изготовление за счет исключения сварки стержней в местах их пересечений без уменьшения прочности сетки. формула изобретения

1. Арматурная сетка, содержащая продольные и поперечные стержни, расположенные с чередованием с двух сторон относительно друг друга в местах взаимных пересечений, о тл и ч а ю щ а я с я тем, что, с целью повышения ее несущей способности и упрощения изготовления, по ее периметру установлен контурный элемент, жесткость поперечного сечения которого больше жесткости стержней, которые при этом свободно наложены друг на друга и прикреплены концами к контурному элементу.

2. Сетка по и. 1, о т л и ч а ющ а я с я тем, что контурный элемент выполнен из прокатного профиля.
