Реферат



Изобретение относится к строительству, а именно к производству опалубочных работ. Цель изобретения - снижение трудоемкости, упрощение изготовления и эксплуатации. Устройство состоит из стержня 1, базового элемента 2, выполненного в виде пластины с отбортовкой, служащей ограничителем для упоров 5. Упоры выполняют в виде пластины с клиновидными вырезами и устанавливают навстречу друг другу так, что вырезы охватывают стержень 1. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК пиsvаи

А1 (50 4 Е 04 С 17 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4236814/23-33 (22) 19.03.87 (46) 23.08.89. Бюл. У 31 (71), Специализированный трест В 61

"Железобетон" (72) Н.Д. Филатов (53) 690.57.55(088.8) (56) Авторское свидетельство СССР

У 1040092, кл. Е 04 G 17/00, 1982. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ОПАЛУ-

БОЧНЫХ ЩИТОВ

2 (57) Изобретение относится к строительству, а именно к производству опалубочных работ. Цель изобретения — снижение трудоемкости, упроще ние изготовления и эксплуатации.

Устройство состоит из стержня 1,. базового элемента 2, выполненного в виде пластины с отбортовкой, слукащей ограничителем для упоров 5.

Упоры выполняют в виде пластины с клиновиднымн вырезами и устанавливают навстречу друг другу так, что вырезы охватывают стержень 1. 3 ил.

3 150277

Изобретение относится к строительству и может быть использовано при монтаже и демонтаже для фиксации противостоящих опалубочных щитов.

Цель изобретения — снижение трудоемкости, упрощение изготовления и эксплуа1ации.

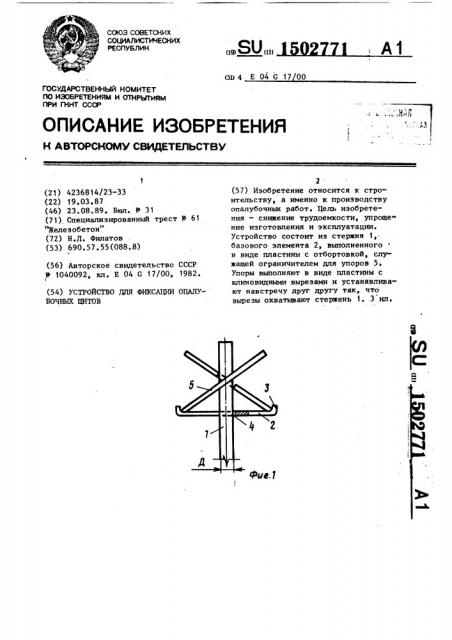

На фиг. 1 показано устройство, общий вид; на фиг. 2 — то же, план; 10 на фиг. 3 — пластинчатый упор, план, Устройство содержит стержень 1, базовый элемент 2 с ограничителями

3 и отверстием 4 и упоры 5. Последние выполнены в виде пластины с бо- 15 ковыми гранями 6 и клинообразным вырезом 7 с основанием 8 выреза.

Сборка устройства осуществляется следующим образом.

В монтажное отверстие опалубоч- 20 ных щитов (не показаны) пропускается стержень 1. На него надевается отверстием 4 опорная пластина 2 до упора в поверхность опалубочного щита. Упоры 5 устанавливаются на стержень 1 клиновыми вырезами 7 навстречу, соосно и перпендикулярно стержню 1 осями симметрии вырезов 7 так; что они наклонены к стержню и друг к другу.

На свободный конец стержня 1 основанием 8 вырезов 7 надевается упор 5 под углом к стержню 1 и пластине 2 так, чтобы его боковая грань

6 располагалась между стержнем 1 35 и ограничителем 3 пластины 2. Другой упор 5 устанавливается аналогично навстречу первому так, чтобы боковая грань 6, контактирующая пластиной 2, расположилась с про-, 40

1 4 тивоположной стороны от стержня.

Затем упоры 5 сдвигаются навстречу друг другу до контакта боковыми гранями 6 с ограничителями 3 пластины

2 и кромками вырезов 7 со стержнем 1

Этим осуществляется фиксация стержня 1 относительно опорной пластины

2 и опалубки.

Во время работы устройство воспринимает усилия от опалубки, передаваемые на пластину 2 и далее упорам 5, которые своими боковыми гранями 6 опираются на ограничители 3, а кромками клинообразных вырезов 7 жестко фиксируют стержень 1 в четырех точках. При увеличении нагрузки заклинивание арматурного стержня

1 усиливается и обеспечивается надеж. ная фиксация опалубочных щитов.

Формула изобретения

Устройство для фиксации опалубочных щитов, включающее стержень, базовый элемент с отверстием и ограничителями и пластинчатые упоры, установленные под углом к базовому элементу, друг к другу и стержню, о т л ич а ю щ е е с я тем, что, с целью снижения трудоемкости, упрощения изготовления и эксплуатации, упоры выполнены с клиновыми вырезами и установлены ими навстречу друг другу вокруг стержня, контактирующего с кромками вырезов, а базовый элемент выполнен в виде пластины. с отбортов кой по продольным кромкам,, взаимо действующей с боковыми гранями упоров.

1502771
