Телескопическая направляющая качения

Телескопическая направляющая качения

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в различных отраслях , в частности, в радиотехнике для перемещения блоков радиоэлектронной аппаратуры. Цель изобретения - повышение надежности и плотности компановки. Это достигается тем, что в телескопической направляющей, содержащей неподвижное 1, подвижное 2 и промежуточное 3 звенья, поперечное сечение звена 3 которой выполнено S - образной формы, образованной Г - образными профилями 10, 11, соединенными перемычкой 12, ролики 4, установленные на осях 5, и упоры, на профилях 10, 11 и перемычке 12 выполнены выступы 13,15 и 14, 16 с образованием С - образных пазов 17, 18 соответственно. Оси 5 роликов 4 попарно закреплены на противолежащих один относительно других концах звеньев 1, 2, а упоры закреплены на концах пазов 17 и 18 соответственно звена 3. 5 ил.

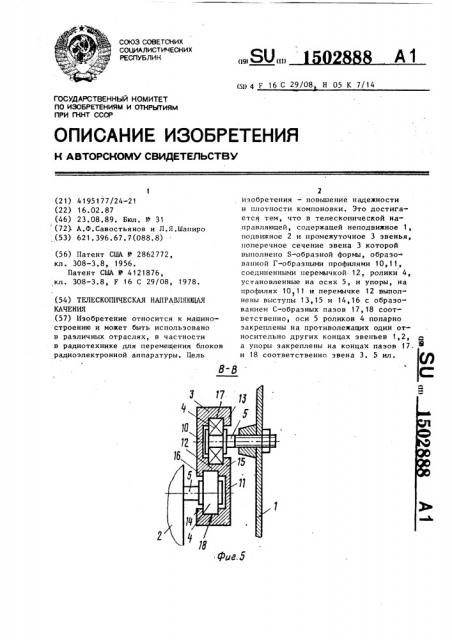

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

8-о

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П.(НТ СССР (21) 4195177/24-21 (22) 16.02.87 (46) 23.08.89. Бюл, Ф 31 (72) А.Ф.Савостьянов и Л.Я.Шапиро (53) 621.396.67.7(088.8) (56) Патент США 11- 2862772, кл. 308-3.8, 1956.

Патент США к".- 4 121876, кл. 308-3.8, F 16 С 29/08, 1978. (54) ТЕЛЕСКОПИЧЕСКАЯ НАПРАВЛЯЮЩАЯ

КАЧЕНИЯ ,(57) Изобретение относится к машиностроению и может быть использовано в различных отраслях, в частности в радиотехнике для перемещения блоков радиоэлектронной аппаратуры. Цель (51) 4 F 16 С 29/08 Н 05 K 7/14

2 изобретения — повьпление надежности и плотности компоновки. Это достигается тем, что в телескопической направляющей, содержащей неподвижное 1, подвижное 2 и промежуточное 3 звенья, поперечное сечение звена 3 которой выполнено S-образной формы, образо ванной Г-образными профилями 10,11, соединенными перемычкой 12, ролики 4, установленные на осях 5, и упоры, на профилях 10)11 и перемычке 12 выполнены выступы 13,15 и 14,16 с образованием С-образных пазов 17, 18 соответственно, оси 5 роликов 4 попарно эакреплены на противолежащих один относительно других концах звеньев 1,2, а упоры закреплены на концах пазов 17. + и 18 соответственно звена 3. 5 ил.

3 1502888

Изобретение относится к машиностроению и может быть применено в различных отраслях промышленности, в частности в радиотехнике для пере- 5 мещения GJIoKQB радиоэлектронной аппаратуры в стойке.

Цель изобретения — повышение надежности и плотности компоновки эа счет исключения осевого перемещения 10 роликов и соответствующего расположения роликов и упоров.

На фиг. 1 изображена телескопическая направляющая качения в собранном состоянии, общий вид; на фиг. 2 — то 15 же, в раздвинутом состоянии; на фиг. 3 - сечение А-А на фиг. 1; на фиг ° 4 — сечение Б-Б на фиг. 1; на фиг.5— сечение В-В на фиг.1.

Телескопическая направляющая каче- 20 ния содержит неподвижное 1, подвижное 2 и промежуточное 3 звенья, ролики 4, установленные на осях 5, попарно закрепленных на противолежащих одни относительно других концах звень-25 ев 1 и 2, и упоры 6 — 9, закрепленные ра соответствующих концах звена 3, поперечное сечение которого выполнено

S-образной формы, образованной двумя

Г-образными профилями 10 и 11, верти- 30 кальные полки которых соединены общей перелычкой 12, причем на горизонтальных полках профилей 10 и 11 выполнены выступы 13 и 14 соответственно, а на перемычке 12 — выступы 15 и

16 с образованием С-образных пазов 17 и 18 соответственно для размещения роликов 4, установленных на звеньях 1 и 2.

При использовании направляющей 40 для перемещения блоков радиоэлектронной аппаратуры в стойке функции неподвижного звена 1 может выполнять каркас стойки, а функции подвижного звена - соответственно блок радиозлект45 ронной аппаратуры (фиг. 1 и 2).

При сборке направляющей попарно закрепляют оси 5 с установленными на них роликами 4 на концах звеньев 1 и 2 размещают ролики 4 в С-образных

50 пазах 17 и 18 звена 3 и закрепляют упоры 6,7 и 8,9 на концах пазов 17 и 18 соответственно.

При перемешении звеньев 2 и 3 ролики 4 перекатываются IIo С-образным пазам 17 и 18 звена 3, причем егo BLl ступы 13,15 и 14,16 препятствуют осевому перемещению роликов, а упоры 6, 7 и 8,9 ограничивают величину линейного перемещения звеньев, при этом максимальная величина перемещения звена 2 складывается из суммы расстояний Lq u Ь > между упорами 6,7 и 8,9 звена 3 соответственно за вычетом межцентровых расстояний 1, и 1 между роликами, закрепленными на звеньях 1 и 2 соответственно и двух диаметров dролика 4,,т.е.

g =(L(+Lg)-(1(+1 +2d) .

Выполнение выступов на S-образном поперечном сечении промежуточного звена с образованием С-образных пазов, а также размещение роликов на противолежащих концах неподвижного и подвижного звеньев и закрепление упоров на концах промежуточного звена позволяет повысить надежность и плотность компоновки телескопической направляющей качения.

Формула изобретения

Телескопическая направляющая качения преимущественно для блоков радиоэлектронной аппаратуры, содержащая неподви>кное звено, подвижное звено, промежуточное звено S-образного поперечного сечения, рбраэованного двумя Г-образными профилями, вертикальные полки которых соединены общей перемычкой, ролики и упоры, установленные с воэможностью взаимодействия с роликами, о т л и ч а ющ а я с я тем, что, с целью повышения надежности и плотности компоновки, на одной из сторон горизонтальной полки каждого Г-образного профиля

8-образного поперечного сечения промежуточного звена и на обеих сторонах его перемычки выполнены выступы с образованием С-образных пазов, ролики попарно закреплены на противолежащих одни относительно других концах неподвижного и подвижного звеньев соответственно и размещены в соответствующих С-образных пазах промежуточного звена, на концах которых закреплены упоры.

) 502388

1502888

A-A
