Реферат



Изобретение относится к радиотехнике и может быть использовано в радиоэлектронных блоках. Цель изобретения - упрощение конструкции. Для этого в блоке радиоэлектронной аппаратуры, содержащем корпус 1 с отсеками 2 и 4, разделенными между собой перегородкой 5, крышку 9 отсека 4 и съемный субблок 3 с выступами 11, взаимодействующими с углублениями 10 корпуса 1, в субблоке 3 выполнен паз 12, перегородка 5 выполнена в виде Т-образной пластины из пружинящего материала и установлена с возможностью размещения ее выступа 7 в пазу 12 и взаимодействия ее выступа 8 с одной стороной крышки 9, другая сторона которой шарнирно соединена с корпусом 1. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

И)4 H 05 К 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4224590/24-21 (22) 12. 02. 87 (46) 23.08 ° 89. Бюл. Р 31 (72) В.И.Котельницкий, Е.Е.Коновалов, В.И.Михалевский,и Э.П,Вашевская (53) 621.396.67.7 (088.8) (56) Преснухин Л.Н. и. др. Основы конструирования микроэлектронных вычислительных машин. М,: Высшая школа, 1976, с. 187-188, рис, 4.91.

Магнитофон "Амфитон МС". Руководство по эксплуатации, с. 20, рис. 5. (54) БЛОК РАцИОЭЛ .КТРОННОЙ АППАРАТУРЫ (57) Изобретение относится к радиотехнике и может быть использовано в радиоэлектронных блоках. Цель изоб"

„.SU„„1503077 А1

2 ретения - упрощение конструкции. Для этого в блоке радиоэлектронной аппа ратуры, содержащем корпус 1 с отсеками 2 и 4 разделенными между собой перегородкой 5, крышку 9 отсека 4 и съемный субблак 3 с выступами 11, взаимодействующими с углублениями 10 корпуса 1, в субблоке 3 выполнен паз

12, перегородка 5 выполнена в виде

Т-образной пластины из пружинящего материала и установлена с возможностью размещения ее выступа 7 в пазу

12 и взаимодействия ее выступа 8 с одной стороной крышки 9, другая сторона которой шарнирно соединена с корпусом 1. 1 ил.

4 исходит фиксация рабочего положения самой крьппки 9.

Демонтаж блока осуществляется в обратной последовательности, Выполнение перегородки корпуса в виде пластины иэ пружинящего яатериала Т-образной формы, установленной с возможностью размещения одного из выступов горизонтальной полки ее сечения в пазу субблока и взаимодействия другого выступа горизонтальной полки ее сечения с крышкой, шарнирно соединенной с корпусом, позволяет упростить конструкцию блока радиоэлектронной аппаратуры.

Формула изобретения

Составитель Ю.Сотников

Техред Л.Олийнык КорректорО.Кравцова

Редактор Н.Тупица

Заказ 5086/58 Тираж 775 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101

3 1503077

Изобретение относится к радиотехнике и может быть использовано при проектировании несущих конструкций радиоэлектронной аппаратуры.

Цель изобретения — упрощение конструкции путем сокращения числа образующих ее деталей.

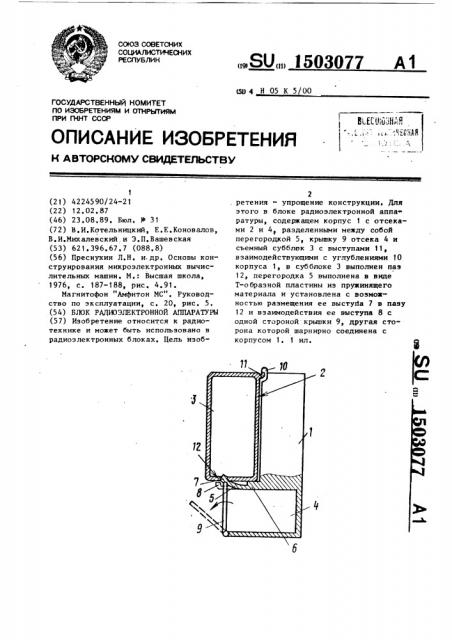

На чертеже изображен блок радиоэлектронной аппаратуры, в частности. бытового магнитофона, общий вид.

Блок радиоэлектронной аппаратуры, в частности, бытового магнитофона,содержит корпус 1 с отсеком 2 для съемного субблока 3 и отсеком 4 для 15 укладки шнура (не показан), разделенными между собой перегородкой, выполненной в виде пластины из пружинящего материала T-образной формы, основание вертикальной полки 5 кото- 20 рой консольно закреплено на полке 6. корпуса 1, а горизонтальная полка снабжена выступами 7 и 8. Отсек 4 снабжен крышкой 9, шарнирно соединенной одной своей стороной с корпусом 1, на котором закреплены скобы

10 с пазами, профиль которых является ответным профилю выступов 11 субблока 3, в субблоке 3 выполнен паэ 12.

При сборке блока радиоэлектронной 30 аппаратуры выступы 11 субблока 3 вводятся в зацепление с пазами скоб

10 корпуса 1. Поворачивая субблок 3, устанавливают его в отсеке 2 на пол" ку 6 корпуса 1, закладывают шнур в 35 отсек 4 и поворачивают крышку 9 по часовой стрелке до тех пор, пока она не займет вертикальное положение.

При этом полка 5 перегородки изгибается, ее выступ 7 входит в паэ 12 . 40 субблока 3, фиксируя положение последнего, а сама крьппка входит в зацепление с выступом 8 горизонтальной полки перегородки, за счет чего проБлок радиоэлектронной аппаратуры преимущественно для записи и воспроизведения звука, содержащий корпус с разделенными между собой перегородкой отсеком с крьппкой, в котором уложен . шнур, и отсеком, в котором размещен съемный субблок с элементами

его фиксации в виде выступов, размещенных с возможностью их взаимодействия с углублениями ответного профиля корпуса, о т л и ч а ю щ и. йс я тем, что, с целью упрощения конструкции, в субблоке выполнен паз, а перегородка выполнена в виде пластины Т-образной формы из пружинящего материала, консольно закрепленной основанием ее вертикальной полки на корпусе с возможностью размещения одного конца ее горизонтальной полки в пазу субблока и взаимодействия другого конца ее горизонтальной полки с одной иэ сторон крышки, противоположная параллельная сторона «оторой шарнирно соединена с корпусом.
