Реферат



Изобретение относится к машиностроению и может быть использовано при выполнении монтажно-сборочных работ. Цель изобретения - повышение надежности. Для этого съемник, преимущественно для блоков радиоэлектронной аппаратуры, содержащий приводной рычаг 3, элемент 1 захвата и элемент зацепления, снабжен парой серег 4. Элемент 1 захвата и рычаг 3 выполнены в виде П-образных скоб, а элемент зацепления выполнен в виде пары пластин 4, установленных параллельно, с зазором одна относительно другой и шарнирно соединенных посредством серег 6 и вертикальных полок П-образной скобы рычага 3 с элементом 1 захвата с образованием шарнирного параллелограмма. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (5g 4 Н 05 К 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Усана наба а а, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4312436/24-21 (22) 20.08.87 (46) 23.08,89. Бюл. 1в 31 (72) В.Д.Губанов (53) 621.396.67.7 (088.8) (56) Авторское свидетельство СССР

У 463244, кл, Н 05 К 5/00, 1973.

Авторское свидетельство СССР

Ф 646479, кл. Н 05 К 7/12, Н 05 К 5/00, 1977. (54) СЪЕМНИК (57) Изобретение относится к машиностроению и может быть использовано при выполнении монтажно-сборочных работ. Цель изобретения — повьппение

2 надежности, Для этого съемник, преимущественно для блоков радиоэлектронной аппаратуры, содержащий приводной рычаг 3, элемент 1 захвата и элемент зацепления, снабжен парой серег 6. Элемент 1 захвата и рычаг

3 выполнены в виде П-образных скоб, а элемент зацепления выполнен в виде пары пластин 4, установленных параллельно, с зазором одна относительно другой и ыарнирно соединенных посредством серег 6 и вертикальных полок П-образной скобы рычага 3 с элементом 1 захвата с образованием шарнирного параллелограмма. 3 ил.

3 1503078

Изобретение относится к машиностроению и может быть использовано в различных отраслях промышленности при выполнении .монтажно-сборочных

1 работ.

Цель изобретения - повышение надежности эа счет обеспечения гарантированного захвата монтируемого объекта. 10

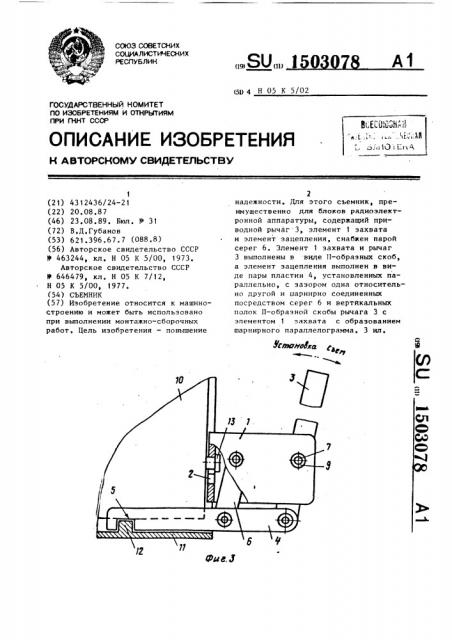

На фиг,1 изображен сьемник, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 — съемник в сочленении с монтируемым объектом.

Съемник содержит выполненные в 15 виде П-образных скоб элемент 1 захвата с профилированным пазом 2 и приводной рычаг 3 и элемент зацепления в виде пары пластин 4 с пазами 5, шарнирно соединенных посредством 20 серег 6, рычага 3, осей 7, распорных втулок 8 и стопорных шайб 9 с элементом 1 захвата с образованием шарнирного параллелограмма. При использовании съемника для монтажа-демонтажа радиоэлектронного блока 10 расстояние между пластинами 4 выполняют большим ширины блока, на корпусе 11 стойки радиоэлектронной аппаратуры выполняют выступ 12, размеры 30 которого соответствуют размерам паза 5 пластины 4,, а на корпусе самого блока 10 закрепляют упор 13, размеры которого соответствуют профилю и размерам паза 2 элемента 1 захвата.

Перед установкой блока 10 в корпус

11 стойки съемник вводят в сочленение с блоком, для чего упор 13 размещают в пазу 2 элемента 1 захвата, Затеи блок вяесте со съемником опус- 4п кают на направляющие корпуса 11 стойки так, что стенки пазов 5 пластин

4 входят в зацепление с выступом 12 корпуса 11, и поворачивают рычаг против часовой стрелки. При этом элемент 45

1 захвата одновременно перемещается влево и вверх, в результате чего происходит перемещение блока 10 в глубь стойки до полного сочленения ответных частей разъемов блока и стойки (не показаны). После этого снимают с блока съемник, последовательно перемещая последний вверх и вправо.

Для демонтажа блока из стойки все операции выполняют в обратной последовательности, за исключением того, что после установки съемника на блок рычаг 3 поворачивают по часовой стрелке.

Снабжение съемника парой серег, выполнение приводного рычага и элемента захвата в виде П-образных скоб, а также выполнение элемента зацепления в виде пары пластин, шарнирно соединенных с элементом захвата посредством пары серег и приводного рычага с образованием шарнирного параллелограмма, позволяет повысить его

Ф надежность.

Формула изобретения

Съемник преимущественно для блоков радиоэлектронной аппаратуры, содержащий шарнирно соединенные с приводным рычагом элемент захвата и элемент зацепления, отличающийся тем, что, с целью повышения надежности, он снабжен парой серег, приводной рычаг и элемент захвата выполнены в виде П-образных скоб, а элемент зацепления выполнен в виде пары пластин, установленных параллельно и с . зазором одна относительно другой, причем каждая вертикальная полка

П-образной скобы элемента захвата и соответствующая пластина элемента зацепления соединены между собой по средством одной иэ серег и одной из вертикальных полок П-образной скобы приводного рычага с образованием шарнирного параллелограмма.
