Нутч-фильтр

Нутч-фильтр

Иллюстрации

Показать все

Реферат



Изобретение относится к фильтрам для разделения концентрированных суспензий. Цель изобретения состоит в повьппении надежности работы и обеспечении более полного удаления жидкой фазы из осадка. Устройство содержит корпус 1, внутри которого размещен цилиндр 3 и перфорированный стакан 5 с фильтрующим полотном 6, Кольцевую камеру 7, установленную на дне стакана 5, в которую погружена нижняя кромка цилиндра 3, патрубок 8 подачи суспензии и патрубок 9 вывода фильтрата. После заполнения суспензией через патрубок 8 перфорированного стакана 5 производится отсос фильтрата с помощью вакуума через патрубок 9, при этом образующийся осадок остается на фильтрующем полотне 6. Кольцевая камера 7 предохраняет место прохода суспензии к боковой фильтрующей поверхности от перекрытия его сползающим осадком и исключает подсос воздуха через боковую 1фильтрующую поверхность на протяжении всего процесса фильтрования, f itn. § (Л

ф.+ ФЪ й"

)pÁ) . ф

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 5 Б 01 D ?9/04

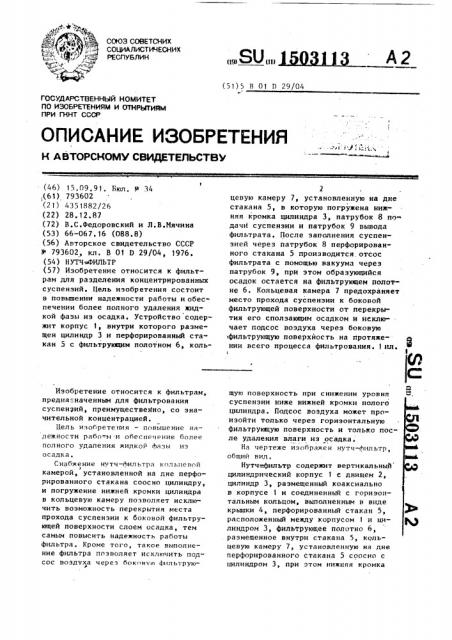

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOMV СВИДЕТЕЛЬСТВУ

>-> с.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (46) 15.09.91. Бюл. 1к 34 (61) 793602 (21) 4351882/26 (22) 28.12.87 (72) В.С.Федоровский и Л;В.Мячина (53) 66-067.16 (088.8) (56) Авторское свидетельство СССР

11 793602, кл ° В 01 D 29/04, 1976. (54 ) Н УТЧ =ФИЛЬТР (57) Изобретение относится к фильтрам для разделения концентрированных суспензий. Цель изобретения состоит в повьппении надежности работы и обеспечении более полного удаления жидкой фазы из осадка. Устройство содержит корпус 1, внутри которого размещен цилиндр 3 и перфорированный стакан 5 с фильтруккцим полотном 6, кольИзобретение относится к фильтрам, предна=-наченным для фильтрования суспенэий, преимущественно, со значительной концентрацией.

Цель иэобре те ния — повышение надежности рабо ы .и обеспечение более полного удаления жидкой фазы иэ осадка.

Снабжение нутч-фильтра кольцевой

У камерой, установленной на дне перфорированного стакана соосно цилиндру, и погружение нижней кромки цилиндра в кольцевую камеру позволяет исключить возможность перекрытия места прохода суспензии к боковой фильтрукицей поверхности слоем осадка, тем самым повысить надежность работы фильтра. Кроме того, такое выполнение фильтра позволяет исключить подсос воздуха через боко» ю фильтруюФ

„.Я>>„„щщдд A 2

2 цевую камеру 7, установленную на дне стакана 5, в которую погружена нижняя кромка цилиндра 3, патрубок 8 по дачй суспензии и патрубок 9 вывода фильтрата. После заполнения суспенэией через патрубок 8 перфорированного стакана 5 производится. отсос фильтрата с помощью вакуума через патрубок 9, при этом образующийся осадок остается на фильтрующем полотне 6. Кольцевая камера 7 предохраняет место прохода суспензии к боковой фильтрующей поверхности от перекрытия его сползающим осадком и исключает подсос воздуха через боковую

>фильтрующую поверхность на протяжении всего процесса фильтрования. 1ил.

Э

1 щую поверхность при снижении уровня суспензии ниже нижней кромки полого цилиндра. йодсос воздуха может произойти только через горизонтальную фильтрукнцую поверхность и только после удаления влаги из осадка.

На чертеже изображен нутч-фильтр, общий вид.

Нутч=фильтр содержит вертикальный цилиндрический корпус 1 с днищем 2, цилиндр 3, размещенный коаксиально в корпусе 1 и соединенный с горизонтальным кольцом, выполненным в виде крышки 4, перфорированный стакан 5, расположенный между корпусом 1 и цилиндром 3, фильтрующее полотно 6, размещенное внутри стакана 5, кольцевую камеру 7, установленную на дне перфорированного стакана 5 соосно с цилиндром 3, при этом нижнля кромка

3 15031! цилиндра Э погружена в кольцевую камеру 7, патрубок 8 для подачи суспенэин и патрубок 9 для вывода фильтрата.

Патрубок 8,пля подачи суспенэии выполнен в виде изогнутой трубы, проходящей череэ днище 2 и перфорированный стакан 5. Патрубок 8 может быть выполнен и на крышке 4. 10

Кольцевая камера 7 может крепиться к перфорированному стакану 5 илн к цилиндру 3, например, с помощью BHH товых соединений.

Нутч=фильтр работает следующим об- 15 разом.

Исходная суспензия через патрубок

8 поступает в перфорированный стакан

5 и заполняет его. Под действием вакуума жидкая фаза фильтруется через 20 фильтровальное полотно 6, расположенное на боковой и горизонтальной поверхностях стакана 5. Фильтрат через патрубок отводится из фильтрата, а осадок остается на горизонтальной и боковой фильтрующиХ поверхностях.

По мере накопления осадка на боковой фильтрующей поверхности происходит его сползание на горизонтальную фильтрующую поверхность, при этом 30 сползающий осадок не может перекрыть место прохода суспенэии к боковой фильтрующей поверхности эа счет установки кольцевой емкости, предохраняющей место прохода, что повышает 35 надежность работы фильтра.

Накопление осадка в углах перфорированного стакана практически не

3 4 влияет на процесс фильтрования. Подсоса воздуха через боковую фильтрующую поверхность не происходит на протяжении всего процесса фильтрования, что позволяет производить фильтрацию до конца и максимально снижать влажность осадка.

Осадок, скопившийся в фильтре, может быть удален механическим путем или путем подачи воздуха под давлением. При значительном загрязнении фильтрующего полотна 6 производят полную его замену.

Изобретение позволяет повысить надежность работы фильтра путем обеспечения возможности непрерывного фильтрования суспензий через боковую и горизонтальную фильтрующие поверхности, обеспечить возможность многократного использования фильтра для фильтрования суспензий без предварительной очистки фильтра, увеличить срок службы фильтра и обеспечить полное удаление жидкой фазы иэ осадка.

Формула изобретения

Нутч=фильтр по авт. св. В 793602, отличающийся тем, что, с целью повышения, надежности работы, и обеспечения более полного удаления жидкой фазы из осадка, он снабжен кольцевой камерой, установленной на дне перфорированного стакана, при этом нижняя кромка цилиндра погружена в кольцевую камеру.

l 503113

Составитель А. Евдокимов

Редактор Т. Куркова Техред Л.Олийнык Корректор С.йекмар

Подписное

Заказ 3725

Тирам

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Умгород, ул. Гагарина, 101
