-- -¹ .150313

Класс 42r, 1оа ссСР

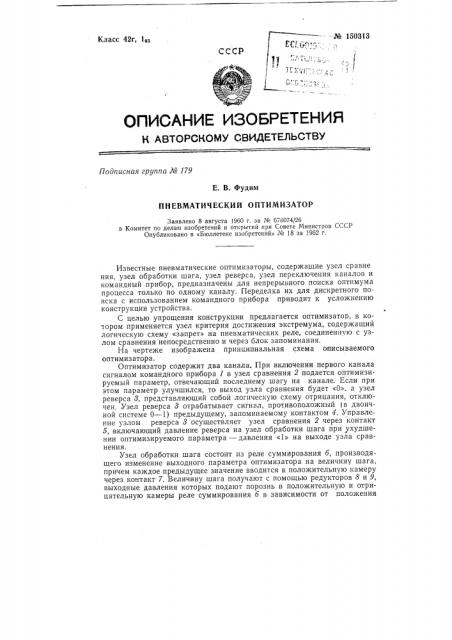

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .Подписная группа № 179

Е. В. Фудим

ПНЕВМАТИЧЕСКИЙ ОПТИМИЗАТОР

Заявлено 8 августа 1960 г. за № 676074/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1962 г.

Известные пневматические оптимизаторы, содержащие узел сравне ния, узел обработки шага, узел реверса, узел переключения каналов и командный прибор, предназначены для непрерывного поиска оптимума процесса только по одному каналу. Переделка их для дискретного поиска с использованием командного прибора приводит к усложнению конструкции устройства.

С целью упрощения конструкции предлагается оптимизатор, в котором применяется узел критерия достижения экстремума, содержащий логическую схему «запрет» на пневматических реле, соединенную с узлом сравнения непосредственно и через блок запоминания.

На чертеже изображена принципиальная схема описываемого оптимизатора.

Оптимизатор содержит два канала. При включении первого канала сигналом командного прибора 1 в узел сравнения 2 подается оптимизируемый параметр, отвечающий последнему шагу на канале. Если при этом параметр улучшился, то выход узла сравнения будет «О», а узел реверса 8, представляющий собой логическую схему отрицания, отключен. Узел реверса 8 отрабатывает сигнал, противоположный (в двоичной системе 0 — 1) предыдущему, запоминаемому контактом 4. Управление узлом. реверса 8 осуществляет узел сравнения 2 через контакт

5, включающий давление реверса на узел обработки шага при ухудшении оптимизируемого параметра †давлен «1» на выходе узла сравнения.

Узел обработки шага состоит из реле суммирования б, производящего изменение выходного параметра оптимизатора на величину шага, причем каждое предыдущее значение вводится в положительную камеру через контакт 7. Величину шага получают с помощью редукторов 8 и 9, выходные давления которых подают порознь в положительную и отрицательную камеры реле суммирования б в зависимости от положения № 150313 пневмоконтактов 10, 11, 12 и 18, управление переключением котовых осуществляет узел реверса 8.

Если при переходе через экстремум оптимизируемый параметр ухудшился, то выход узла сравнения 2 станет «1». Контактом Б включится узел реверса 8, оптимизатор по первому каналу отработает шаг в обратную сторону. Сработает узел критерия достижения экстремума, и узел переключения каналов по замыкании контакта 14 подключает оптимизатор ко второму каналу. Предыдущий сигнал узла сравнени я 2 запоминается с помощью контакта 15. При последовательности сигналов

«0» и «1» замыкаются контакты 16 и 17, в результате отрабатывается давление «1», управляющее узлом переключения каналов.

По окончании переключения давление узла критерия достижения оптимума сбрасывается через контакт 18, замыкающийся по поступлении управляющего сигнала. Узел переключения каналов,. представляет собой схему отрицания, аналогичную узлу реверса 3. Контакты 19, 20, 21, 22 служат для переключения каналов при изменении выхода схемы отрицания. Контакт 14 позволяет задерживать переключение до окончания обработки шага-реверса на отключаемом канале. Считая, что при этом оптимизируемый параметр придет к предыдущему значению, контакт 28 не запоминает последнего значения параметра, что достигается управлением контакта 24. При помощи контакта 7 запоминается выходной параметр оптимизатора по второму каналу. Контактами 25 и 2б устанавливается первый шаг на .втором канале в заданном направлении.

Через контакт 27 отработанный сигнал поступает во второй канал.

Таким образом, при переключении каналов оптимизатора делаются шаги. на обоих каналах. На первом канале делается шаг.для возвращения на оптимум, причем оптимизируемый параметр возвращается к своему значению до последнего шага на первом канале. Поэтому контакт 23 не пропускает в узел сравнения 2 последнего значения параметра, на втором канале — поисковый шаг.

Предмет изобретения

Пневматический оптимизатор, содержащий узел сравнения, узел обработки шага, узел реверса, узел переключения каналов, командный прибор, отличающий ся тем, что, с целью упрощения конструкции, применен узел критерия достижения экстремума, содержащий логическую схему «запрет» на пневматических реле, соединенную с узлом сравнения непосредственно и через блок запоминания.

1 № 1503Ц
