Устройство для крепления пленочного ограждения

Устройство для крепления пленочного ограждения

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - повышение надежности крепления пленки и уменьшение трудоемкости при монтаже. Устройство для крепления пленочного ограждения содержит опорный лирообразный элемент 1 и заклинивающий элемент в виде трубы 2. Труба 2 выполнена из эластичного материала и заполнена теплой рабочей средой. За счет теплового расширения трубы происходит надежное крепление пленки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК др4 A01G9 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4248895/30-15 (22) 25.05.87 (46) 30.08.89. Бюл. № 32 (7l) Марийский политехнический институт им. А. М. Горького (72) А. О. Ковалев и М. И. Фоминых (53) 634.344.4 (088.8) (56) Заявка Великобритании № 1514586, кл. А 01 6 9/14, 1978. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

ПЛЕНОЧНОГО ОГРАЖДЕНИЯ

„„SU„„1503709 А 1

2 (57) Изобретение относится к области сельского хозяйства. Цель изобретения — повышение надежности крепления пленки и уменьшение трудоемкости при монтаже. Устройство для крепления пленочного ограждения содержит опорный лирообразный элемент и заклиниваюший элемент в виде трубы 2.

Труба 2 выполнена из эластичного материала и заполнена теплой рабочей средой. За счет теплового расширения трубы происходит надежное крепление пленки. 1 ил.

С

CO

Cr4 3

Ю О

1503709

Формула изобретения

<. >< »,v» > <. », (.. 111т«л>,><;>ч(><>«>

1>«,«, «>р I l l! >:, >л <>< 1«ip<.l 1! Н«р< «К<>рр(> г<>р Н Ь<>р><«о!«>

>:»»,» i 1<>. 1 1» р, >,< <> > 1 11<>л<»>< >«><.

>! ll!Ill Ill < i l,< ч;< > к >мат<та <и»<:><>(>р< <«><><> и <>т> рыт><»м при ГКНТ (:(.(Р

I 4!<>, >,в», Ж ЗВ>, Р;» I>>< »;>< н,>6..,т 4 5

l l, чнз <> l«ll« l! к»<г»<><» >:Ill>:«><>»». l У>к«ирод, >. >. Г<» <>р><><<>. Il) I

Из(>бр(T(ill!(относится к сельскому хо<яистну.

1Ге;! ь изобретения — повышение надежности крепления пл(нки и уменьшение трудоемкости монтажа.

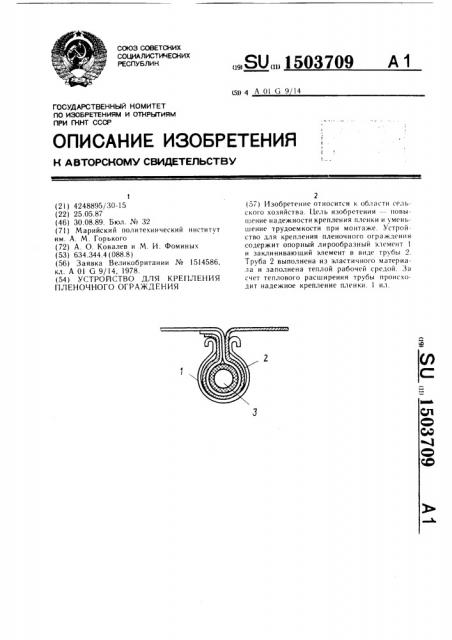

На чертеже изображено предлагаемое устройство, поперечный разрез, Устройство содержит опорный лирообразный элемент 1 и заклиниваюший элемент в виде трубы 2. Труба 2 выполнена из мастичного материала с возможностью заполнения ее полости 3 теплой рабочей средой, например воздухом.

Предлагаемое устройство используют следуюп(им образом.

На опорный элемент 1 накладывают края (межных полотен пленочного ограждения, поверх которых накладывают заклиниваюп(ии элемент 2. Надавливая на элемент 2, зажимают края полотен, охватывающих трубу 2. При демонтаже пленки все операции совершают в обратном порядке.

Полость 3 трубы 2 заполняют теплым воздухом, и за счет теплового расширения трубы происходит надежное крепление пленки.

Устройство для крепления пленочного ограждения, содержа!цее опорный лирообразный элемент и заклинивающий элемент в виде трубы, отличающееся тем, что, с целью повышения надежности крепления пленки и уменьшения трудоемкости монтажа, труба выполнена из эластичного материала с возможностьк> заполнения ее полости теплой рабочей средой.
