Хирургическая пила

Хирургическая пила

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицины, а именно к хирургическим инструментам. Цель изобретения - снижение травматичности путем регулирования глубины пропила. Пила имеет полотно 1 в виде одинаковых диаметрально противоположных секторов 5,6 с разведенными зубьями 2, в секторе 5 выполнена прорезь 7, в которой с возможностью продольного перемещения и фиксации установлена ось 9 с роликом 8. Ролик устанавливают в необходимое положение по шкале 10 и фиксируют, ограничивая таким образом глубину резания.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК а1 с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Яд

Ю

4Ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4090999/28-14 (22) 4.07.86

46) 30.08.89. Бюл. № 32

71) Запорожский областной отдел здравоохранения и Опытный завод Запорожского проектно-конструкторского технологического института (72) В. В. Ярошенко, E. В. Писарева, T. А. Семенова и 11. С. Приходько (53) 615.475(088.8) (56) Патент США М 4461296, кл. А 61 В 17/14, 1984.

„„SU„„1503768

151 4 А 61 В 17/14

2 (54) ХИРУРГИЧЕСКАЯ ПИЛА (57) Изобретение относится к области медицины, а именно к хирургическим инструментам. Цель изобретения — снижение травматичности путем регулирования глубины пропила. Пила имеет полотно 1 в виде одинаковых диаметрально противоположных секторов 5 и 6 с разведенными зубьями 2, в секторе 5 выполнена прорезь 7, в которой с возможностью продольного перемещения и фиксации установлена ось 9 с роликом 8.

Ролик устанавливают в необходимое положение по шкале 10 и фиксируют, ограничивая таким образом глубину резания, !

503768

Формула изобретения (:остави ель И Колтунов

Ре лы к тор (.., 1ис ин ы 1 евреи И Верее Корректор В. Гирняк

Тираж 643 Под исное

ВНИИПИ Гос аырственного комитета но иыобретениям и откры я. р т тиям и и ГКНТ CCCP

113035, Москв,i, Ж -35, Рм шская наб., д. 415

Проныв<>JE.твенно-издательский комбинат «Патент», г . жгор л,,, р

У о,, уа. Гагарины, 101

Изобретение относится к медицине, а именно к хирургическим инструментам.

Цель изобретения — снижение травма тичности путем регулирования глубины проI I È,1à.

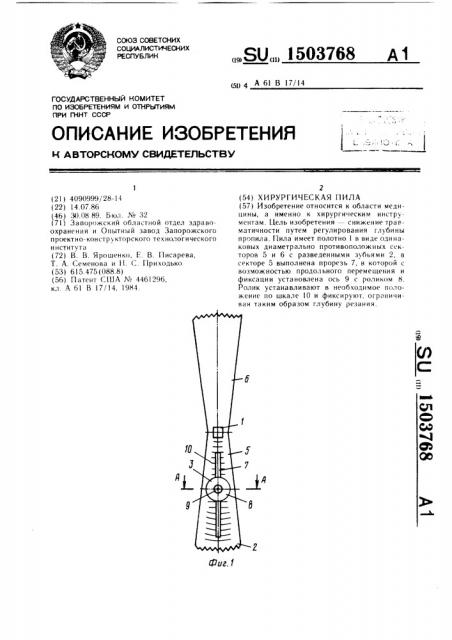

На фиг. схематически изображена предлагаемая пила, общий вид; на фиг. 2 разрез А -А на фиг. !.

Пила имеет полотно с разведенными по окружности зубьями 2, ограничитель глубины резания 3, установленный на фланце 4. 10

Полотно выполнено в виде одинаковых диаметра II IIo противоположных секторов 5 и 6, в одном из которых выполнена прорезь 7. ограничитель выполнен в виде ролика 8, i становленного на оси 9 с возможностью вращения. Ось установлена в прорези с возможностью продольного перемещения и фиксации перпендикулярно плоскости сектора, а ролик расположен на расстоянии о и плоскости сс ктора, равном величине развода зубьев. Кроме того, на пиле нанесена шка20 ла !0.

Пилой работают следующим образом.

Перед работой ролик 8 устанавливак т в нсобходимое положенце, ориентируясь по и кале !О на поверхности сектора 5, и фиксируK)T его, ограничивая таким образом глу4 бину резания. В конце резания ролик 8 периодически приходит в контакт с поверхностью кости и вследствие свободного его вращения исключается повреждение кости по ее наружной пластинке.

В результате регулировки глубины резания при помощи, свободно вращающегося ролика исключается излишнее травмирование костной ткани.

Хиру ргическая пила, содержащая полотно с разведенными по окружности зубьями и ограничитель глубины резания, отличающа.чся тем, что, с целью снижения травматичности путем регулирования глубины пропила, полотно выполнено в виде двух одинаковых диаметрально противоположных секторов, в одном из которых выполнена прорезь, ограничитель выполнен в виде ролика, установленного на оси с возможностью вращения, ось установлена в прорези с возможностью продольного перемещения и фиксации перпендикулярно плоскости сектора, а ролик расположен на расстоянии от плоскости сектора, равном величине развода зубьев.
