Изобретение относится к устройствам для разделения суспензий под действием центробежных сил и может быть использовано в горной и других отраслях промышленности. Цель изобретения - повышение надежности работы. Гидроциклон включает цилиндроконический корпус /К/ 1, песковый патрубок /ПП/ 2, тангенциальный питающий /ТП/ 3 и сливной 4 патрубки, электрод 5 с острием 6, установленный между конической частью К 1 и ПП 2 и изолированный от них диэлектрическими прокладками 7, высоковольтный электрод 8 с втулкой - изолятором 9, датчик градиента давления 10 с регулятором мощности 11, управляющий мощностью импульса генератора 12 импульсов тока, связанные между собой электрическими проводами 13. Исходная жидкость поступает по ТП 3 в К 1, где происходит ее разделение на осветленную часть, отводимую через патрубок 4, и сгущенный продукт, отводимый через ПП 2. В случае забивки ПП 2 продуктом в К 1 увеличивается давление, что регистрируется датчиком 10, который через регулятор 11 передает сигнал на генератор 12. Пробой водного промежутка между электродом 8 и острием 6 электрода 5 создает ударную волну, прочищающую ПП 2. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (11 4 B 04 С 5/16

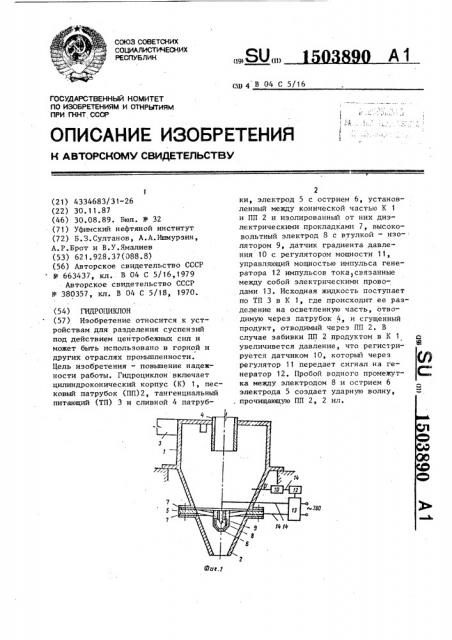

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

380

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHpblTHSM

ПРИ ГКНТ СССР (21) 4334683/31-26 (22) 30.11.87 (46) 30.08.89. Бюл. № 32 (71) Уфимский нефтяной институт (72) Б.З.Султанов, А.А.Ишмурзин, А.P.Áðoò и В.У.Ямалиев (53) 62 1.928.37(088.8) (56) Авторское свидетельство СССР № 663437, кл.. В 04 С 5/16,1979

Авторское свидетельство СССР

¹ 380357, кл. В 04 С 5/18, 1970. (54) ГИДРОЦИКЛОН (57) Изобретение относится к устройствам для разделения суспензий под действием центробежных сил и может быть использовано в горной и других отраслях прожппленности.

Цель изобретения — повышение надежности работы. Гидроциклон включает цилиндроконический корпус (К) 1, песковый патрубок (ПП)2, тангенциальный питающий (ТП) 3 и сливной 4 патруб2 ки, электрод 5 с острием 6, установленный между конической частью К 1 и ПП 2 и изолированный от них диэлектрическими прокладками 7, высоковольтный электрод 8 с втулкой — изолятором 9, датчик градиента давления 10 с регулятором мощности 11, управляющий мощностью импульса генератора 12 импульсов тока>связанные между собой электрическими проводами 13. Исходная жидкость поступает по ТП 3 в К 1, где происходит ее разделение на осветленную часть, отводимую через патрубок 4, и сгущенный продукт, отводимый через ПП 2. В случае забивки ПП 2 продуктом в К 1 увеличивется давление, что регистрируется датчиком 10, которьп через регулятор 11 передает сигнал »а генератор 12. Пробой водного промежутка между. электродом 8 и острием 6 электрода 5 создает ударную волну, прочищающую ПП 2, 2 ил.

3 1503890

Изобретение относится к устройствам для разделения суспензии под действием центробежных сил и может быть использовано в горной, химической и других отраслях промышленности, например при бурении нефтяных и газо вых скважин при очистке промывочной жидкости от выбуренной породы.

Цель изобретения — повышение на- 10 дежности работы.

На фиг. 1 изображен гидроциклон общий вид; на фиг.2 — сечение Л-А на фиг.1.

Гидроциклон включает цилиндричес- 15 кий корпус 1, песковый патрубок 2, тангенциальный питающий патрубок 3, сливной патрубок 4 для вывода очищенного продукта, электрод 5, имеющий острие 6 и закрепленный междуконической частью корпуса 1 гидроциклона . и песковым патрубком 2 и изолированный от них диэлектрическими прокладками 7 высоковольтный электрод

8 с втулкой — изолятором 9, размещен- 25 ным в теле электрода 5, датчик градиента давления 10, имеющий чувстви= тельный элемент il в рабочей полости гидроциклона, регулятор мощности 12, принимающий сигнал от датчика гради- 30 ента давления 10 и.управляющий мощностью импульса генератора импульсов тока (ГИТ) 13, электрические провода

14„ связывающие элементы 5,8,10.13.

Гидроциклон работает следующим об- 35 разом, (Исходная жидкость по тангенциальному питающему патрубку 3 подается в корпус 1, закручивается и движется х0 по спиральной траектории вдоль стенок корпуса 1. Под действием центробежных сил инерции и частично гравитационных сил происходит разделение исходной жидкости на сгущенный u oc ветленный продукты. Сгущенный продукт удаляется через песковый патрубок 2, а осветленный через сливной патрубок 4, Если в исходной жидкости резко увеличивается процентное содержание или изменяется гранулометрический состав твердой фазы, то в нижней части пескового патрубка 2 будет накапливаться твердая фаза, расход сгущенного продукта сократится и давле- ние в рабочей полости гидроциклона увеличится. При этом в случае накопления в песковом патрубке 2 крупных частиц твердой фазы рост давления в рабочей полости гидроциклона 1 будет более быстрьм, чем когда в песковом патрубке 2 будут накапливаться мелкие частицы твердой фазы, и соответственно, величина градиента давления в первом случае будет выше, чем во втором. Сигнал соответствующий определенной величине градиента давления,, зарегистрированный датчиком градиента давления 10, поступит на регулятор мощности 12 генератора импульсов тока 13. Пробой водного промежутка между высоковольным электродом 8 и острием 6 электрода 5, инициируемый импульсом тока, сформированным в генераторе импульсов тока

13, сопровождается формированием ударной волны и так называемйм запаздывающим потоком окружающей жидкости.

Естественно, что под действием этих факторов разрушение и проталкиваение твердой фазы из пескового патрубка

2 будет быстрым и эффективным. После этого давление в рабочей полости гидроциклона снизится до нормального и генератор импульсов тока 13 отключится.

Таким образом, применение изобретения позволяет повысить эффективность разделения дисперсной фазы в условиях резкого изменения ее гранулометрического состава, позволяет более экономно и рационально эксплуатировать гидроциклон, а также автоматизировать работу данного усгройства в комплексе с другим оборудованием, полностью исключив аварии по причине зашламования, что в конечном счете повысит его надежность, Формула изобретения

Гидроциклон, содержащий цилиндроконический корпус, тангенциальный питающий патрубок, сливной и песковый патрубки, устройство для предотвращения забивки пескового патрубка, отличающийся тем, что с целью повышения надеха ости работы, он снабжен генератором импульсов тока, датчиком градиента давления, чувствительный элемент которого установлен в рабочей полости гидроциклона, а устройство для предотвращения забивки нескового патрубка выполнено в виде электродов, соединенных с генератором импульсов тока и расположенных соосно корпусу.
