Штамп для надрезки и отгибки лепестков на листовых заготовках

Штамп для надрезки и отгибки лепестков на листовых заготовках

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в радиотехнической, приборостроительной, автомобильной и других отраслях промышленности. Цель изобретения - повышение качества изделий. Штамп содержит пуансон 1 с расположенными на рабочем торце кромкой 2 для разрезки и двумя парами параллельных в плане кромок для надрезки, размещенных на торцовых поверхностях /ТП/ 5 и 6 пуансона 1, и матрицу 7. Нож /Н/ 9 установлен в рабочем окне матрицы 7 на упругом основании. Режущая кромка Н 9 и кромка 2 пуансона 1 размещены в поперечной плоскости симметрии штампа. На боковой поверхности Н 9 расположен упорный выступ 10, выполненный с возможностью взаимодействия с ТП 5 посредством ТП 11. ТП 5 и 6 пуансона 1 и ТП 11 и 13 Н 9 размещены в плоскостях, параллельных зеркалу матрицы 7. Перепады их высот равны между собой. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2.Л0„„3 50394 (51)4 В 21 D 35/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

flPH 1КНТ СССР

1 (61) 1109225 (21) 4338981/25-27 (22) 08,12.87 (46) 30,08.89. Бюл. N - 32 (75) В.Ф.Шевченко (53) 621,981,1(088.8) (56) Авторское свидетельство, СССР

У 1109225, кл. В 21 D 35/00, 1983. (54) ШТАМП ДЛЯ НАДРЕЗКИ И ОТГИБКИ

ЛЕПЕСТКОВ HA ЛИСТОВЫХ ЗАГОТОВКАХ (57) Изобретение относится к обработке металлов давлением и может быть использовано в радиотехнической, приборостроительной, автомобильной и других отраслях промышленности.

Цель изобретения — повышение качества изделий. Штамп содержит пуансон

1 с расположенными на рабочем торце кромкой 2 для разрезки и двумя парами параллельных в плане кромок для надреэки,- размещенных на торцовых поверхностях (ТП) 5 и 6 пуансона 1, и матрицу 7. Нож (Н) 9 установлен в рабочем окне матрицы 7 на упругом основании. Режущая кромка Н 9 и кромка 2 пуансона 1 размещены в поперечной плоскости симметрии штампа. На боковой поверхности Н 9 расположен упорный выступ 10, выполненный с воэможностью взаимодействия с ТП 5 посредством ТП 11. ТП 5 и 6 пуансона

1 и ТП 11 и 13 Н 9 размещены в плоскостях, параллельных зеркалу матрицы

7. Перепады их высот равны между со-, бой, 6 ил.

3 1503943

Изобретение относится к обработке металлов давлением и может быть использовано в радиотехнической, приборостроительной, автомобильной и

5 других отраслях промышленности.

Цель изобретения — повышение качества изделия за счет предотвращения завивки лепестков в продольном направлении и прогиба в поперечном направлении при надрезке.

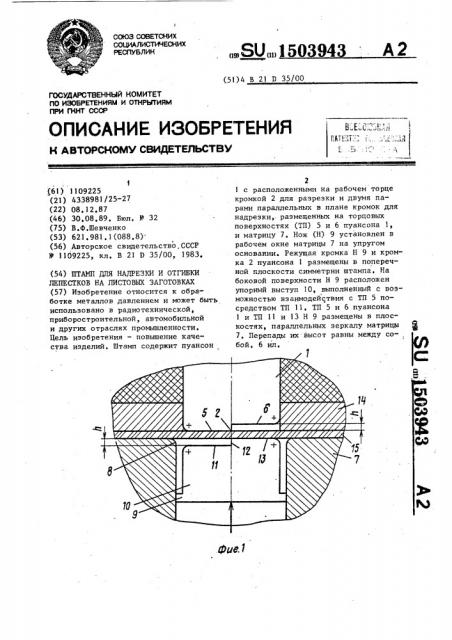

На фиг, 1 изображен штамп перед началом разрезки лепестков; на фиг. 2 — штамп в момент окончания надрезки первого лепестка; на фиг,3то же, в момент окончания надрезки второго лепестка; на фиг. 4 — то же, в момент окончания гибки старого лепестка; на фиг, 5 — пуансон в объемном изображении, на фиг, 6 — нож 20 в объемном изображении.

Штамп "содержит ступенчатый пуансон 1 с кромкой для разрезки 2 и двумя парами боковых параллельных режущих кромок 3 и 4, расположенных на торцовых поверхностях 5 и 6 bio обе стороны от кромки для резки 2, матрицу 7 с двумя режущими кромками, расположенными в горизонтальной плоскости (не показаны) параллель- 30 но кромкам 3 и 4, и гибочными кромками 8, а также нож 9 с упорным выступом 10 с торцовой поверхностью 11 кромкой для разрезки 12, размещенной на торцовой поверхности 13 ножа 9. 35

Кромки 2 и 12 размещены в плоскости поперечной симметрии штампа. Поверхности 5 и 6 пуансона и поверхности 11 и 13 ножа параллельны зеркалу матрицы 7 и отстоят одна от дру- 40 гой на расстоянии h.

Минимальная высота h равна толщине заготовки.

Штамп имеет также подпружиненный прижим-съемник 14. Нож установлен на упругом основании (не показано).

Штамп работает следующим образом.

Заготовку 15 помещают на зеркало матрицы 7 и прижимают прижимом 14.

При рабочем ходе пуансона 1 вниз кромка 2 и две боковые режущие кромки 3 поверхности 5 пуансона 1, взаимодействуя через материал заготовки

15 с режущим контуром, образованным кромкой 12 ножа 9 и режущими кромками левой части матрицы 7, разрезают заготовку 15 по линии раздела лепе.стков с одновременной вырезкой боковых сторон контура лепестка 16

4 (левого)с частичным оформлением радиуса гибки.

Этот этап заканчивается тем, что

I заготовка 15 на участке, расположенном под поверхностями 5 и 6 пуансона 1, прижимается к поверхностям 11 и 13 ножа 9. После этого происходит вырезка боковых сторон контура лепестка 17 боковыми кромками 4 пуансона 1, расположенными на поверхности б пуансона 1, и режущими кромкамиправой части матрицы 7.

В конце первого этапа поверхность

5 располагается в одной плоскости с зеркалом матрицы 7. Второй этап заканчивается в момент, когда поверхность 6 пуансона 1 с расположенными на ней боковыми режущими кромками

4 расположится в одной плоскости с зеркалом матрицы 7.

Повышение качества изделия происходит на первом и втором этапах процесса за счет того, что обрабатываемый материал лепестков прижат между параллельными поверхностями 5 и 6 пуансона 1 и поверхностями 11 и 13 ножа 9, к которому на этих двух этапах приложено усилие противодавления, чем предотвращается завивка лепестков в продольном направлении и прогиб в поперечном направлении. г

В дальнейшем процесс происходит без подпора со стороны ножа 9 до момента выхода лепестков 16 и 17 в вертикальное положение — сначала левого 16, а затем правого 17 лепестков.

При обратном ходе ползуна пресса готовое (изделие снимается с пуансона 1 прижимом"съемником 14, а нож

9 за счет усилия противодавления возвращается в исходное положение.

Готовое изделие удаляется механическим путем из рабочей зоны штампа и процесс повторяется.

Данный штамп позволяет получать лепестки более стабильными по высоте, Фо рмула изобретения

Штамп для надрезки и отгибки лепестков на листовых заготовках по авт, св. Р 1109225, о т л и ч а юшийся тем, что, с целью повышения качества изделий, торцовые плоскости пуансона с кромками для надрезки и разрезки и торцовые плос-

5 1503943

6 кости ножа и упорного выступа выпол- и расположены на равном расстоянии иены параллельными зеркалу матрицы одна от другой на каждом инструменте. (f2

Фие. 2

16

15

1503943
