Способ изготовления форм и стержней из холоднотвердеющих смесей

Способ изготовления форм и стержней из холоднотвердеющих смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству и может быть использовано при изготовлении бетонных и железобетонных изделий. Цель изобретения - повышение эффективности уплотнения и улучшение качества изготовления форм и стержней. Способ включает загрузку в модельно-опочную оснастку формовочной смеси и уплотнение ее под действием горизонтальной ударной вибрации. Воздействующие на форму виброударные импульсы направляют под углом к горизонтальной оси оснастки. В частных случаях виброударные импульсы направлены по диагонали опоки. 1 з.п. ф-лы, 2 ил.

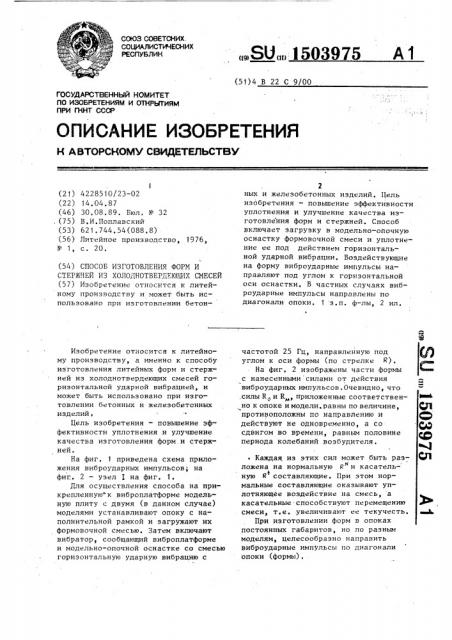

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 22 С 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

i (21) 4228510/23-02 (22) 14.04,87 (46) 30,08.89. Бюл. Р 32 .(75) В,И.Поплавский (53) 621.744.54(088.8) (56) Литейное производство, 1976, N - 1, с. 20. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ФОРМ И

СТЕРЖЧЕЙ ИЗ ХОЛОДНОТВЕРДЕЮЩИХ СМЕСЕЙ (57) Изобретение относится к литейному производству и может быть использовано при изготовлении бетонИзобретение относится к литейному производству, а именно к способу иэ готовления литейных форм и стержней из холоднотвердеющих смесей гориэонтальной ударной вибрацией, и может быть использовано при изготовлении бетонных и железобетонных изделий

Цель изобретения — повышение эффективности уплотнения и улучшение качества изготовления форм,и стержней.

На фиг. 1 приведена схема приложения виброударных импульсов, на фиг,. 2 — узел I на фиг. 1.

Для осуществления способа на прикрепленную"к виброплатформе модельную плиту с двумя (в данном случае) моделями устанавливают опоку с наполнительной рамкой и загружают их формовочной смесью. Затем включают вибратор, сообщающий виброплатформе и модельно-опочной оснастке со смесью горизонтальную ударную вибрацию с

ÄÄSUÄÄ 1503975 А1

2 ных и железобетонных изделий. Цель изобретения — повышение эффективности уплотнения и улучшение качества изготовления форм и стержней. Способ включает загрузку в модельно-оПочную оснастку формовочной смеси и уплотнение ее под действием горизонтальной ударной вибрации, Воздействующие на форму виброударные импульсы направляют под углом к горизонтальной оси оснастки. В частных случаях виброударные импульсы направлены по диагонали опоки. 1 з.п. ф-лы, 2 ил, частотой 25 Гц, направленную под углом к оси формы (по стрелке Й).

На фиг. 2 изображены части формы с нанесенными силами от действия виброударных импульсов. Очевидно, что .силы R и R» приложенные соответствен- а но к опоке и модели. равны по величине, противоположны по направлению и действуют не одновременно, а со М сдвигом во времени, равным половине периода колебаний возбудителя.

° Каждая из этих сил может быть раз- CJl ложена на нормальную R и касательную к составляющие. При этом нормальные составляющие оказывают уплотняющЕе воздействие на смесь, а касательные способствуют перемещению смеси, т.е..увеличивают ее текучесть. Ь.

При изготовлении форм в опоках постоянных габаритов, но по разным моделям, целесообразно направить виброударные импульсы по диагонали опоки (формы) ° формулаиэобретения

1. Способ изготовления форм и стержней из холоднотвердеющих смесей, включающий загрузку B модельно-опочную оснастку формовочной смеси и ее 0ие.1 фуад, Я

Составитель Ю.Железняк

Техред М.Ходанич Корректор M.Màêñèìèøèíåö

Редактор M.Áàíäóðà

Заказ 5188/15 Тираж 711 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035,.Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101.

3 15039)

Таким образом, .способ позволяет сократить время достижения плотности и повысить производительность при изготовлении форм.

Эффективность способа заключается . в улучшении качества форм и стержней и повышении производительности труда.

4 уплотнение под действием горизонтальных виброударных импульсов о т л и ч а ю шийся тем что с

1 целью повышения эффективности уплотнения и улучшения качества изготовления форм и стержней, виброударные импульсы напрвляют под. углом к горизонтальной оси оснастки.

2. Способ по п.1, о т л и ч а— ю шийся тем, что воздействующие на форму виброударные импульсы направляют по диагонали модельно-опочной оснастки.
