Установка для перемещения сварочного аппарата

Установка для перемещения сварочного аппарата

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному производству и может быть использовано для перемещения сварочных аппаратов вдоль шва. Цель изобретения - повышение качества сварки путем увеличения жесткости конструкции без увеличения ее массы. Установка содержит тележку 1 велосипедного типа, нижнюю направляющую балку 2, кронштейн 3, снабженный катками 4, взаимодействующими с верхней направляющей балкой 5, колонну 6, каретку 7, установленную на колонне с возможностью вертикального перемещения, привод подъема 8, привод опорно-поворотного механизма 13, снабженный самотормозящими редукторами 12, соединенными с противоположными концами выходного вала 10 механизма, к средней части которого прикреплена консоль 16 с направляющими для сварочного аппарата 17. При возникновении поперечных усилий на консоли 16 закручиванию вала 10 препятствуют самотормозящие звенья 12 /редукторы/ разветвленной кинематической цепи. Закручиванию колонны 6 препятствует с одного конца тележка 1, базирующаяся на нижней направляющей балке 2, а с другого конца - кронштейн 3, взаимодействующий своими катками и с верхней направляющей балкой 5. 3 ил.

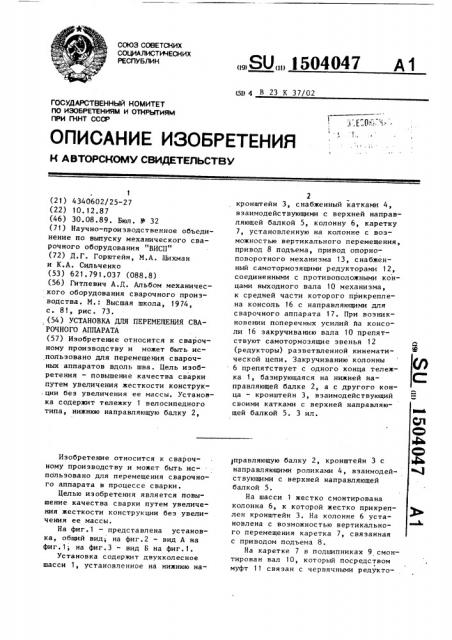

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ся) 4 В 23 К 37/02

) Е:О) т, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4340602/25-27 (22) 10.12.87 (46) 30.08.89. Бюл. N 32 (71) Научно-производственное объединение по выпуску механического сварочного оборудования "ВИСП" (72) Д.Г. Горштейн, М.А. Шихман и К.А. Сильченко (53) 621.791.037 (088.8) (56) Гитлевич А.Д. Альбом механического оборудования сварочного производства. М.: Высшая школа, 1974, с. 81, рис. 73. ,(54) УСТАНОВКА ДЛЯ ПЕРЕМЕЩЕНИЯ СВАРОЧНОГО АППАРАТА (57) Изобретение относится к сварочному производству и может быть использовано для перемещения сварочных аппаратов вдоль шва. Цель изобретения — повышение качества сварки путем увеличения жесткости конструк.ции беэ увеличения ее массы. Установка содержит тележку 1 велосипедного типа, нижнюю направляющую балку 2, Изобретение относится к сварочному производству и может быть ис- . пбльэовано для перемещения сварочного аппарата в процессе сварки.

Целью изобретения является повышение качества сварки путем увеличения жесткости конструкции беэ увеличения ее массы.

На фиг.l — представлена установка, общий вид; на фиг.2 — вид А на фиг.l; на фиг.3 — вид Б на фиг,l.

Установка содержит двухколесное шасси 1, установленное на нижнюю на„„SU„„1504047 А 1

2 кронштейн 3, снабженный катками 4, взаимодействующими с верхней направляющей балкой 5, колонну 6, каретку

7, установленную на колонне с возможностью вертикального перемещения, привод 8 подъема, привод опорноповоротного механизма 13, снабженный самотормоэящими редукторами 12, соединенными с противоположными концами выходного вала 10 механизма, к средней части которого прикреплена консоль 16 с направляющими для сварочного аппарата 17. При возникновении поперечных усилий йа консоли 16 закручиванию вала 10 препятствуют самотормозящие звенья 12 (редукторы) разветвленной кинематической цепи. Закручиванию колонны

6 препятствует с одного конца телекка 1, базирующаяся на нижней направляющей балке 2, а с другого конца — кронштейн 3, взаимодействующий своими катками с верхней направляющей балкой 5. 3 ил. управляющую балку 2, кронштейн 3 с фаей направляющими роликами 4, взаимодей- 3 ствующими с верхней направляющей балкой 5.

На шасси 1 жестко смонтирована колонна 6, к которой жестко прикреплен кронштейн 3. На колонне 6 установлена с воэможностью вертикального перемещения каретка 7, связанная с приводом подъема 8.

На каретке 7 в подшипниках 9 смонтирован вал 10, который посредством муфт 11 связан с червячными редукто150404 7 рами 12, являющимися конечными звеньями разветвленной кинематической цепи, состоящей из электродвигателя 13, промежуточных валов 14 и ко5 нических передач 15, К выходному валу 10 между подшипниками 9 жестко крепится консоль 16 со сварочным аппаратом 17.

Установка работает следующим об- 10 разом.

При сварке шва, параллельного нижней 2 и верхней 5 направляющим балкам, перемещается вся установка, а сварка швов, перпендикулярных или 15 наклонных по отношению к направляющим балкам 2 и 5, осуществляется перемещением сварочного аппарата 17.

Для сварки наклонных швов предварительно производится механизированный 2О поворот консоли путем включения электродвигателя 13.

Подъем консоли на необходимый уровень сварки производится приводом подъема 8. 25

В процессе сварки возникающие паразитные усилия на консоль 16 (инерционные, QT перемещения сварочного аппарата 17, от механизма слежения за стыком при его наличии на свароч- 30 ном аппарате 17 и т.п.) воспринимаются колонной 6, валом 1О и червячными редукторами 12.

Колонна, жестко закрепленная между шасси 1 и кронштейном 3, которые в свою очередь взаимодействуют с направляющими балками 2 и 5, работает на кручение как балка, закрепленная с двух концов.

Использование n: обретения позволяет не увеличивая массy конструкции повысить ее жесткос гь, что обеспечивает болс е точнос слс цованне злектрода по шву.

Формула и з о б р е г е н и я

Установка для перемещения сварочного аппарата, содержащая двухколесное шасси велосипедного типа, опирающееся на нижнюю направляющую балку, опорно-повороти:»й механизм с приводом, колонну, смонтированную на шасси, жестко соединенный с колонной кронштейн с опорными роликами, взаимодействующими с верхней направляющей балкой, каретку,,смонтированную на колонне с возможностью перемещения вдоль нее,закрепленную ка каггетк". консоль с наЬ правляющими для сварочного аппарата, отличающаяся тем, что, с целью расширени я технологических возможностей и пов:,1шения качества сна ки путем увеличения жесткости конструкции бе 1 увеличения ее массы, установка снабжена опорно-поворотным механизмом,смонтированным на каретке сн выполненным в виде разветвленной от -привода кинематической цепи, оканчива:.ащейся единым выходным валом, концы которого соединены с валамн привода посредством муфт и гамотормозящихся редукторов, при этом поворотная консоль жестко соединена с выходным валом в его средней части.

1 50404 7 фиГ2 фиаЗ
