Устройство для выпрессовки

Устройство для выпрессовки

Иллюстрации

Показать все

Реферат



Изобретение относится к механосборочному производству и может быть использовано для выпрессовки внутренних колец шарикоподшипников. Цель изобретения - выпрессовка внутреннего кольца разрушенного шарикоподшипника, напрессованного на вал вплотную к торцовой поверхности. Устройство содержит два захватных полукольца и замковое кольцо, образованное двумя кольцами с углублениями для полуколец на обращенных одна к другой поверхностях, связанных посредством крепежных элементов. Внутренние поверхности полуколец выполнены в виде торовых поверхностей. Собранное на выпрессовываемом кольце подшипника устройство устанавливают на опору и, прикладывая усилие к валу, выпрессовывают его из кольца подшипника. 2 ил.

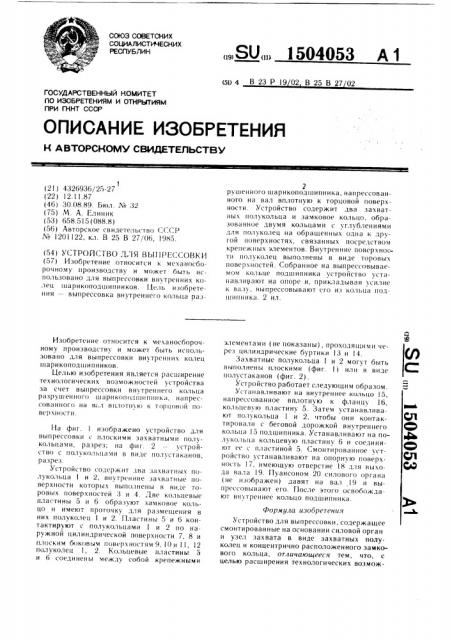

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1504053 A 1 (5)) 4 В 23 Р 19 02 В 25 В 27 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ л

CO

4Ь

Ю

Сд

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4326936/25-27

1 (22) 12.11.87 (46) 30.08.89. Бюл. № 32 (75) И. A. Елиник (53) 658.515 (088.8) (56) Авторское снидетельстно (ССР

¹ 1201122, кл. В 25 В 27/06, 1985. (54) УСТРОЙСТВО Д;(Я ВЫПРЕССОВКИ (57) Изобретение относится к механосборочному производству и может быть использовано для выпрессовки внутренних колец шарикоподшипников. Цель изобретения — выпрессонка внутреннего кольца разИзобретение относится к механосборочному производству и может быть использовано для выпрессовки внутренних колец шарикоподшипников.

Целью изобретения является расширение технологических возможностей устройства за счет выпрессовки внутреннего кольца разрушенного шарикоподшиппика, напрессованного на в;,л вплотную к торцовой поверхности.

На фиг. 1 изображено устройство для ныпрессонки с плоскими захватными полукольцами, разрез; на фиг. 2 устройство с полукольцами н виде полустаканов, разрез.

Устройстно содержит два захватных полукольца 1 и 2, ннутренние захватные Iloверхности которых выполнены в виде торовых поверхностен 3 и 4. Две кольцевые пластины 5 и 6 образуют замковое кольцо и имеют проточку для размещения в них полуколец 1 и 2. Пластины 5 и 6 контактируют с полукольцами 1 и 2 по наружной цилиндрической поверхности 7, 8 и плоским боковым поверхностям 9, 10 и I I, 12 полуколец 1, 2. Кольцевые пластины 5 и 6 соединены между собой крепежными

2 рушенного шарикоподшипника, напрессованного «а нал вплотную к торцовой поверхности. Устройство содержит два захватных полукольца и замковое кольцо, образонанное двумя кольцами с углублениями для полуколец на обращенных одна к другой поверхностях, связанных посредством крепежных элементов. Внутренние поверхности полуколец выполнены в виде торовых поверхностей. Собранное на выпрессовываемом кольце подшипника устройство устанавливают на опоре и, прикладывая усилие к валу, выпрессовывают его из кольца подшипника. 2 ил. элементами (не показаны), проходящими через цилиндрические буртики 13 и !4.

Захватные полукольца I и 2 могут быть выполнены плоскими (фиг. 1) или в виде полустаканов (фиг. 2).

Устройство работает следующим образом.

Устанавливают на внутреннее кольцо 15, напрессованное вплотную к фланцу 16, кольцевую пластину 5. Затем устанавливают полукольца 1 и 2, чтобы они контактиронали с беговой дорожкой внутреннего кольца !5 подшипника. Устанавливают на полукольца кольцевую пластину 6 и соединяют ее с пластиной 5. Смонтированное устройство устанавливают на опорную поверхность 7, имеющую отверстие 18 для выхода вала 19. Пуансоном 20 силового органа (не изображен) давят на вал 19 и выпрсссовывают его. После этого освобождают внутреннее кольцо подшипника.

Формула изобретения

Устройство для выпрессовки, содержащее смонтированные на основании силовой орган и узел захвата в виде захватных полуколец и концентрично расположенного замкового кольца, отличающееся тем, что, с целью расширения технологических возмож1504053 1 Ч 1 9

18

Тиг. 1

1Д фиг.2

Составите.аь kl. 11о ж идае ва

Редактор Н. Горват Техред И. Верее Корректор С. Черни

Заказ 5194!19 Тираж 894 lодписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 ностей за счет обеспечения вьшрессовки внутреннего кольца разрушенного шарикового подшипника, напрессованного на вал вплотную к торцовой поверхности, оно снабжено опорной плитой с отверстием, захватные полукольца выполнены с торовым выступом на внутренней поверхности, а замковое кольцо — в виде двух кольцевых пластин с проточками для полуколец на обращенных одна к другой поверхностях, жестко связанных между собой и закрепленных на опорной плите.
