¹ 150406

Класс 81е, 1

35с, 1в4

СССР.. 33!! . Я

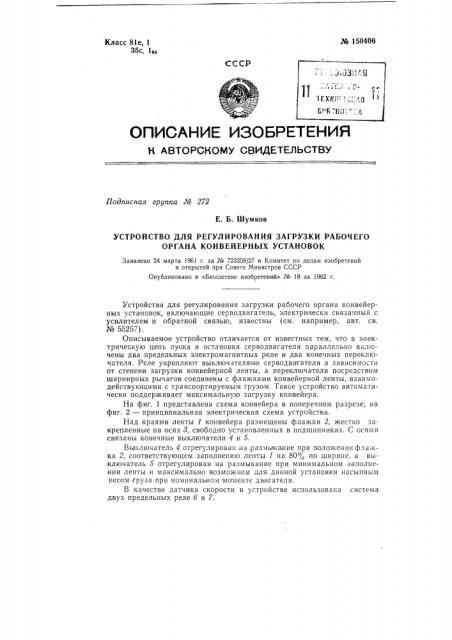

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 272

Е. Б. Шумков

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ЗАГРУЗКИ РАБОЧЕГО

ОРГАНА КОНВЕЙЕРНЫХ УСТАНОВОК

Заявлено 24 марта 1961 г. за № 723258/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1962 г.

Устройства для регулирования загрузки рабочего органа конвейерных установок, включающие серводвигатель, электрически связанный с усилителем и обратной связью, известны (см. например, авт. св. № 55257).

Описываемое устройство отличается от известных тем, что в электрическую цепь пуока и остановки серводвигателя параллельно включены два предельных электромагнитных реле и два конечных переключателя. Реле укрепляют выключателями серводвигателя в зависимости от степени загрузки конвейерной ленты, а переключатели посредством шарнирных рычагов соединены с флажками конвейерной ленты, взаимодействующими с транспортируемым грузом. Такое устройство автоматически поддерживает максимальную загрузку конвейера.

На фиг. 1 представлена схема конвейера в поперечном разрезе; на фиг. 2 — принципиальная электрическая схема устройства.

Над краями ленты 1 конвейера размещены флажки 2, жестко закрепленные на осях 8, свободно установленных в подшипниках. С осями связаны конечные выключатели 4 и 5.

Вы ключатель 4 отрегулирован гна размыкание при положении флажка 2, соответствующем заполнению ленты 1 на 80 о по ширине, а выключатель 5 отрегулирован на размыкание при минимальном заполнении ленты и максимально возможном для данной установки насыпным весом;груза,при номинальном моменте двигателя.

В качестве датчика скорости в устройстве использована система двух предельных реле б и 7. № 150406

При нормальной загрузке двигателя реле 6 выключено, а реле 7 включено. Так как перемещение регулирующего органа в результате работы серводвигателя 8 является функцией времени, то использован наиболее простой .принцип об ратной свя зи по времени. При уменьшении числа оборотов ротора серводвитателя, соотвествующем .повышенной загрузке конвейера, на конденсаторе 9 снижается напряжение и реле 7 выключается. При размыкании контактов реле 7 размыкаются контакты в цепи серводвигателя 8 и уменьшается подача груза на конвейер; одновременно конденсатор 9 через сопротивления включается на зарядку. При достижении на нем напряжения, равного напряжению срабатывания реле 7, последнее включается. Уменьшение загрузки ленты конвейера прекращается. Если загрузка конвейера продолжает оставаться больше нормальной, происходит повторное отключение реле 7. При увеличении числа оборотов ротора серводвигателя, соответствующем уменьшению загрузки, включается реле б. Серводвигатель 8 обеспечивает в этом случае увеличение загрузки.

Предмет изобретения

Устройство для регулирования загрузки рабочего органа конвейерных установок, включающее серводвигатель, электрически связанный с усилителем и обратной связью, о т л и ч а ю щ е е с я тем, что, с целью автоматического паддержа н ия максимальной запрузки конвейера, в электрическую цепь пуска и остановки серводвигателя параллельно включены два предельных электромагнитных реле, управляющих выключателями серводвигателя в зависимости от степени загрузки конвейерной ленты, и два конечных переключателя, соединенных посредством шарнирных рычагов с флажками конвейерной ленты, взаимодействующими с транспортируемым грузом. № 15О406

Составитель описания В. М. Лебедев

Фсрмат бум. 70 Q 108 /и

Тираж 600

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б.

Подп. к печ. 23/Х вЂ” 62 r

За к. 3097/16

Объем 0.26 изд. л.

Цена 4 коп.

Типография, пр Сапунова, 2.

Редактор Л. М. Струве Техред А. А. Кудрявицкая Корректор В. П. Фомина
