Гидравлический динамометрический ключ

Гидравлический динамометрический ключ

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному инструменту и предназначено для тарированной затяжки резьбовых соединений в машиностроении. Цель изобретения - повышение точности момента затяжки за счет снижения влияния температурного расширения рабочей жидкости. При работе усилие с ключа 8 передается на поршень 3 и посредством давления рабочей жидкости измеряется манометром 7. Температурное расширение рабочей жидкости не сказывается на точности измерения, поскольку компенсируется соответствующим увеличением объема дополнительного гидроцилиндра 4, размеры которого, а также материал штока 6 (эбонит) выбраны из расчета равенства температурных изменений указанных объемов. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<51) 4 В 25 В 23/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

CTt

Ю

4ь

CO

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (2I ) 4364620j25-28 (22) 13.01.88 (46) 30.08.89. Бюл. № 32 (7l ) Ленинградский филиал Научно-исследовательского института автомоби.lbHoio транспорта (72) В. Ю. Джангулон (53) 621.883(088.8) (56) Авторское свидетельство СССР № 1!65562, кл. В 25 В 23 14, 1985. (54) ГИДРАВ:1ИЧЕСКИЙ jlHHAMOMI- IРИЧЕСКИЙ КЛЮЧ (57) Изобретение относится к ручному инструменту и предназнач.но для тарированной затяжки р«зьбонь<к соединений H

„„SU„„1504086 д1 ма <иностроении. Цель изобретения иовыlli«HH«точности момента затя кки за <. чет снижения влияния температурного расш прения рабочей ж идкости. При работе усилие с ключа 8 передается на поршень 3 и посредством давления рабочей жидкости измеряется манометром . Т«мпературное расширение рабочей жидкости не сказывается на точности измерения. поскольку компенсируется соответствующим увеличением объема дополнительного гидроцилиндра 4, размеры которого, а такж« материал штока 6 (эбонит) выбраны из расчета равенства температурны измен«ний указаннbix объемов. ил.

1504086

Формула изобретения (и< ) ив)ос.и Л (:око.и>в (<, га к I < ) р (1 К (и )((н (I 1 ex()(.(И Ворс< Корр< ктор М. (:амборскав

:(;(к и.(5(Ч7,"2П 1 иран< 77((! (одн исн<и

811(1(! 11(1 Г к (<((рствснного комит((,1 во иаобрсгениим и о гкрытивм ири КНТ (.(.(:P

1 1:(П35, Мо< к на, Ж З5, Раушск())(наб, 1 4,(5

1(р(иавоги ((и ин< -и.)а (т(.(((кий к()мбин;)т

Изобретение относится к ручному инструменту и предназначено для тарированной затяжки резьбовых соединений в машиностроении.

Цель изобретения повышение точности измерения момента затяжки резьбового соединения за счет снижения влияния температурного расширения раб<)чей ж идкости.

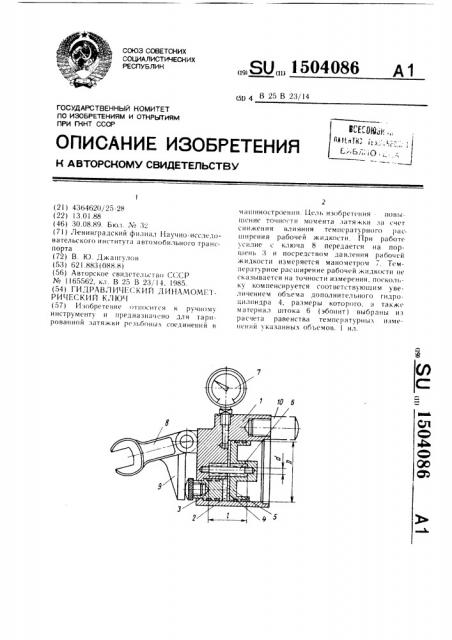

На чертеже изображен ключ, поперечный разрез.

Гидравлический динамометрический ключ состоит из корпуса 1, выполненного в нем гидроцилиндра 2 с поршнем 8 и допол— нительных гидроцилиндра 4 с поршнем 5.

11оследний закреплен в корпусе 1 на штоке 6. На корпусе 1 установлен измерительный прибор 7 (манометр). который сообщен с гидроцилиндрами 2 и 4. К корпусу 1 шарнирно прикреплен рычажный гаечHbIH K(»0<1 8, высту H 9 которого действует со штоком поршня 3. На корпусе 1 устинов.пеня рукоятка !О.

Г)ри работе гидравлическим динамометрическим ключом усилие затяжки от ключа 8 передается на пггок поршня 8 и возникающее в гидросистеме давление воздействует на измерительный прибор 7 (манометр) .

Размеры гидроцилиндра 4, порп(ня 5 и шток ) 6, d также материал шт<)ка 6 (например збониг) выбраны из расчета равенства температурных изменений объектов рабочей жидкости и рабочей полости гидроцилиндра 4.

Изменение температуры рабочей жидкости в гидросистеме ключа не сказывается на показаниях измерительного прибора 7, поскольку не повышает давление в гидросистеме вследствие соответствующего изменения объема рабочей полости гидроцилиндра 4.

Гидравлический динамометрический ключ, содержащий корпус, с, по меньшей мере, одним основным гидроцилиндром, расположенным в нем поршнем и штоком, закрепленный на корпусе и гидравлически связанный с гидроцилиндром измерительный прибор. рукоятку, (иарнирно установленный на корпусе рабочий инструмент с выступом на его боковой поверхности для взаимодействия со штоком, отличающийся тем, что, с целью повышения точности измерения момента затяжки резьбового соединения за счет снижения влияния температурного расширения рабочей жидкости, ключ снабжен размещенным в корпусе и гидравлически связанным с основным гидроцилиндром дополнительным гидроцилиндром с дополнительным поршнем и штоком, а свободный конец последнего

30 закреплен в корпусе.
