Реферат

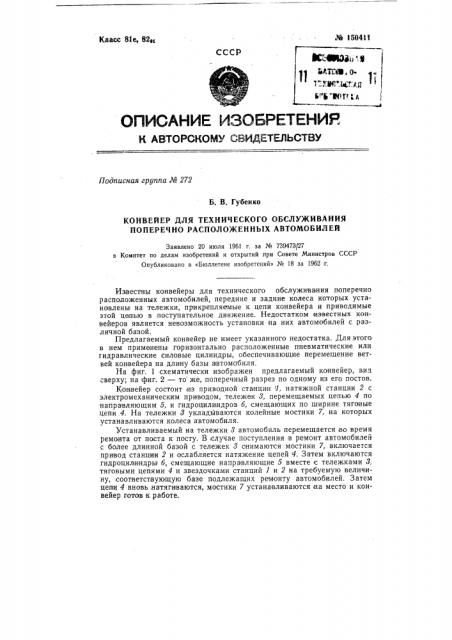

Эй 150411

Класс 81е, 82е1

СССР

3й М

Н АВТОРСКОМУ ОВМДЕТЕЛЬСТВУ

Подписная группа № 272

Б. 8. Губенко

КОНВЕЙЕР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПОПЕРЕЧНО РАСПОЛОЖЕННЪ|Х АВТОМОБИЛЕЙ

Заявлено 20 июля 1961 r. за № 739473/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1962 г.

Известны конвейеры для технического обслуживания поперечно расположенных автомобилей, передние и задние колеса которых установлены на тележки, прикрепляемые к цепи конвейера и приводимые этой цепью в .поступательное движение. Недостатком известных конвейеров является невозможность установки на них автомобилей с различной базой.

Предлагаемый конвейер не имеет указанного недостатка. Для этого в нем применены горизонтально расположенные пневматические илн гидравлические силовые цилиндры, обеспечивающие перемещение ветвей конвейера на длину базы BIBTQMOáèëÿ, На фиг. 1 схематически изображен предлагаемый конвейер, вид сверху; на фиг. 2 — то же, поперечный разрез по одному из его постов.

Конвейер состоит из приводной ста нции !1, натяжной станции 2 с электромеханическим приводом, тележек 8, перемещаемых цепью 4 по напра|вляющим 5, и гидроцилиндров б, смещающих по ширине тяговые цепи.4. На тележки 8 укладываются колейные мостики 7, на которых устанавливаются колеса автомобиля.

Устанавливаемый на тележки 8 автомобиль перемещается,во время ремонта от поста к посту. В случае поступления в ремонт автомобилей с более длинной базой с тележек 8 онимаются мостики 7, включается при вод станц ии 2 и ослабляется натяжение цепей 4. Затем включаются гидроцил индры б, смещающие направляющие 5 вместе с тележками 8,. тяговыми цепями 4 и звездочками станций 1 и 2 на требуемую величину, соответствующую базе подлежащих ремонту автомобилей. Затем цел и 4 вновь.натягиваются, мостики 7 устанавливаются на место и конвейер готов к работе. № 150411

Предмет изобретения

Конвейер для технического обслуживания поперечно расположенных автомобилей посредством постановки передних и задних колес на тележки, закрепляемые к цепи конвейера и приводимые цепью в поступатель ное движение, отличающийся тем, что, с целью установки на конвейер автомобилей с различной базой, в нем применены горизонтально .расположенные пневматические или гидравлические силовые цилиндры, обеспечивающие перемещение ветвей конвейера на величину базы автомобиля. № 150411 № 150411 — 4. 4 4

Фиг. 2

Составитель И. М. Кац

Подп. к печ, 1/ХП вЂ” 62 г

Зак. 3143/7

Формат бум. 70 0(108/>k;

Тираж 800

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,35 изд. л.

Цена 4 коп.

Типография, пр. Сапунова, 2.

Редактор Н. Л. Корченко Техред А. А. Кудрявицкая Корректор Б. С. Нанкииа
