Класс 89b, 1

89b, 4

Re 150438

СССri

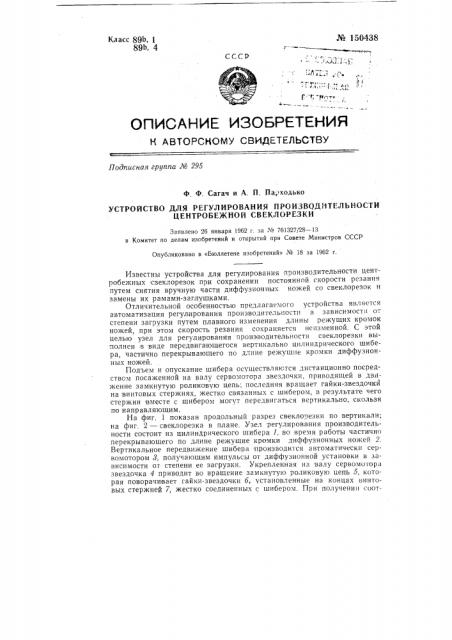

>, ОГ1ИСАНИЕ ИЗ0Ь ЧТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 295

Ф. Ф. Сагач и А. П. Па„: ходько

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПРОИЗВОДИТЕЛЬНОСТИ

ЦЕНТРОБЕ)КНОЙ СВЕКЛОРЕЗКИ

Заявлено 26 января !962 г. за № 761327/28 — 13 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1962 г.

Известны устройства для регулирования производительности центробежных свеклорезок при сохранении постоянной скорости резания путем снятия вручную части диффузионных ножей со свеклорезок и замены их рамами-заглушками.

Отличительной особенностью предлагаемого устройства является автоматизация регулирования производительности в зависимости от степени загрузки путем плавного изменения длины режущих кромок ножей, при этом скорость резания сохраняется неизменной. С этой целью узел для регулирования производительности свеклорезки выполнен в виде передвигающегося вертикально цилиндрического шибера, частично перекрывающего по длине режущие кромки диффузионных ножей, Подъем и опускание шибера осуществляются дистанционно посредством посаженной на валу сервомотора звездочки, приводящей в движение замкнутую роликовую цепь; последняя вращает гайки-звездочки на .винтовых стержнях, жестко связанных с шибером, в результате чего стержни вместе с шибером могут передвигаться вертикально, скользя по направляющим.

На фиг. 1 показан продольный разрез свеклорезки по вертикали; на фиг, 2 — свеклорезка в плане. Узел регулирования производительности состоит из цилиндрического шибера 1, во время работы частично перекрывающего по длине режущие кромки диффузионных ножей 2.

Вертикальное передвижение шибера производится автоматически сервомотором 3, получа1ощим импульсы от диффузионной установки в зависимости от степени ее загрузки. Укрепленная на валу сервомотора звездочка 4 приводит во вращение замкнутую роликовую цепь 5, которая поворачивает гайки-звездочки б, установленные на концах винтовых стержней 7, жестко соединенных с шибером. При получении соот№ 150438 ветствующего импульса от диффузионной установки сервомотор посредством системы передачи приводит,во вращение гайки-звездочки б, которые, в зависимости от загрузки диффузионной установки, поднимают или опускают шибер, что ведет к увеличению или уменьшению длины режущих кромок ножей; соответственно этому увеличивается или уменьшается производительность свеклорезки при сохранении неизменной скорости резания. Ножи 2 устанавливаются в пазах 8 неподвижного полого цилиндра 9. Верхняя часть б цилиндра 9 наращивается полым цилиндром 10 с окнами, служащими продолжением пазов 8 цилиндра 9 и обеспечивающими:возможность замены диффузионных ножей; одновремено цилиндр 10 служит местом для размещения шибера в поднятом положении.

Предмет изобрете ия

Устройство для регулирования производительности центробежной свеклорезки, отл и ч а ю щ ее с я тем, что, с целью автоматического изменения длины режущей кромки диффузионных ножей свеклорезки в зависимости от производительности диффузионной установки, оно выполнено в виде шибера по форме свеклорезки, например цилиндрической, снабженного винтовыми стержня ми, на верхних концах которых установлены приводные звездочки, посредством бесконечной цепи сервомотора получающих импульсы от диффузионной установки и обеспечивающих реверсивное перемещение по вертикали внутри барабана резки. № 150438

Фиг № 150438

Фцр р
