Устройство для крепления пересекающихся стержневых элементов

Устройство для крепления пересекающихся стержневых элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к строительно-монтажным конструкциям , в частности, к креплению пересекающихся стержневых элементов в виде проволоки, труб, тросов, прутков и т.д., а также может быть использовано в машиностроении для скрепления пересекающихся деталей в виде стержней. Цель изобретения - повышение надежности крепления при расширении эксплуатационных возможностей. Устройство содержит две взаимозаменяемые накладные пластины 1, стяжной болт 2 с гайкой 3, установленный в отверстия пластин. Для крепления стержневого элемента каждая пластина выполнена с открытым пазом, а для установки и крепления второго стержневого элемента - с профилированной установочной поверхностью, имеющей рабочую площадку. Рабочие площадки расположены под углом к полости разъема пластин и образуют сужающуюся в направлении к близлежащим концам пластин полость, что позволяет обеспечить самозаклинивание стержневых элементов при затяжке болта 2 и повысить надежность крепления. Длина открытых пазов выбирается из условия обеспечения возможности самозаклинивания элементов между рабочими площадками и дном паза. На нерабочих концах пластин выполнены взаимосопряженные продольные опорные площадки. Предусматривается также вариант выполнения боковых поверхностей пазов под углом α (отличным от 90°) к полости разъема пластин 1, что позволяет обеспечить соединение стержневых элементов под различными углами скрещивания. 1 з.п.ф-лы, 5 ил.

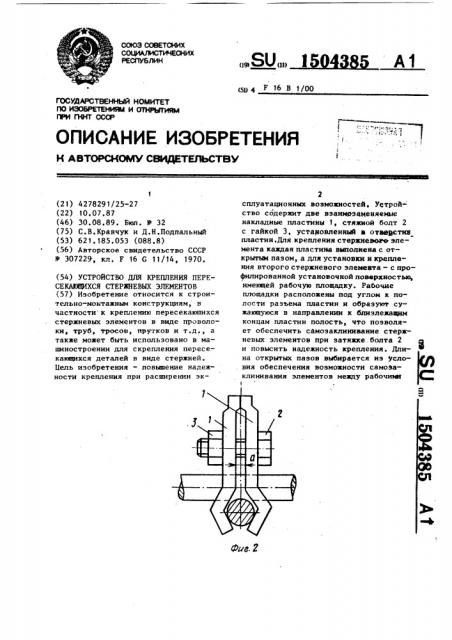

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪГ СВИДЕТЕЛЬСТВУ 4 Р 16 В 1/00 с

- f

Ф (21) 4278291/25-27 (22) 10.07 ° 87 (46) 30.08.89. Бюп. У 32 (75) С.В.Кравчук и Д.Н.Подпальный (53) 621.185.053 (088 ° 8) (56) Авторское свидетельство СССР

М 307229, кл. F 16 С 11/14, 1970. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПЕРЕСЕКАЮЩИХСЯ СТЕРЖНЕВЫХ ЭЛЕМЕНТОВ (57) Изобретение относится к строительно-монтаяным конструкциям, в частности к креплению пересекающихся стеряневых элементов в виде проволоки, труб, тросов, прутков и т.д., а такяе монет быть использовано в машиностроении для скрепления пересекающихся деталей в виде стержней.

Цель изобретения — повышение надежности крепления при расширении эк2 сплуатационных возмохностей, Устройство содеряит две взаимозаменяемые накладные пластины 1, стяшной болт 2 с гайкой 3, установленный а отввратиа пластин.Для крепления стермневоа"е элемента кавдая пластине выполнена с открытым пазом, а для установки и крепления второго стершневого элемента — с профилированной установочной поверхностью, имеющей рабочую площадку. Рабочие площадки располоаены под углом к полости разъема пластин и образуют сужающуюся в направлении к близлешащим концам пластин полость, что позволяет обеспечить самоэаклинивание стержневых элементов при затяшке.болта 2 и повысить надежность крепления. Длина открытых пазов выбирается из Усло. вия обеспечения возмокности самозаклинивания элементов мещцу рабочими

3 1504385 площадками и дном паза. На нерабочих концах пластин выполнены вэаимосопряженные продольные опорные площадки.

Предусматривается также вариант вьгполнения боковых поверхностей пазов

6 по углом о . (отличным от 90 ) к полости разъема пластин 1, что позволяет обеспечить соединение стержневых элементов под различными углами скрещивания. 1 э.п.ф-лы, 5 ил .

Изобретение относится к строительству, а точнее к строительно-монтажным конструкциям, в частности для крепления пересекающихся стержневых элементов из проволоки, труб, тросов, прутков и т.п., а также может быть

15 использовано в машиностроении для скрепления пересекающихся деталей в виде стержней.

Цель изобретения — повышение надежности крепления при расширении

20 эксплуатационных возможностей устройства.

На фиг.1 показано устройство, общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — накладная пластина, на фиг.4 — то же, вид сбоку; на фиг.5вид А на фиг.4.

Устройство крепления пересекающихся стержневых элементов включает в себя две взаимозаменяемые накладные пластины 1, стяжной болт 2 с гайкой 3, установленный в отверстия 4 пластин 1. Для крепления стержневого элемента 5 каждая пластина выполнена с открытым пазом 6, а для установки и крепления второго элемента 7 — с профилированней установочной поверхностью, имеющей рабочую площадку 8.

Рабочие площадки 8 расположены под углом к плоскости разъема пластин и образуют сужающуюся в направлении к близлежащим концам пластин полость.

Длина открытых пазов 6 выбирается из условия обеспечения возможности самозаклинивания стержней 5 и 7 между ра- " бочими площадками 8 и дном паза 6, На нерабочих концах пластин выполнены взаимосопряженные продольные опорные площадки 9. Возможно выполнение боковых поверхностей пазов 6 под уго лом о4 (отличным от 90 ) к плос.<ости разъема пластин 1.

Устройство работает следующим образом.

На накладные пластины 1 предварительно устанавливается стяжкой болт

2, на который наживляют гайку 3. Потом устанавливают устройство на пересекающиеся стержни 5 и 7 (фиг.1 и 2), причем с таким расчетом, чтобы первоначально вошел в открытый паз 6 верхний стержень 5, а нижний стержень 7 устанавливают на наклонные рабочие площадки 8, которые развернуты друг к другу, образуя подвижную призму, что достигается путем разворота одна относительной другой накладных пластин 1 перед установкой в них болта

2 ° При установке нижнего стержня 7 на площадки 8 пластин последние уже сориентированы на болте 2 по отверстиям 4 в верхнем стержне 5 по открытому пазу 6, при этом, раздвинув пластины 1 на стержне болта 2 при незакрученной гайке 3, устанавливают стержень 7 на рабочие площадки пластин 1. Далее, затягивая гайку 3 болта 2 (устройство при этом уже неподвижно зафиксировано на стержнях), нижний стержень 7 втягивается вов-! нутрь устройства по призме, образованной наклонными рабочими площадками 8 накладных пластин. При этом нижний стержень 7 своим телом прижимает к торцовой стенке паза 6 верхний стержень 5, образуя жесткое, неподвижное соединение пересекающихся стержней.

Наличие в пластинах продольной

1 опорной площадки 9, по которым опираются развернутые одна относительно другой накладные пластины образуют между ними зазор а, который гарантирует не только соединение, но и скрепление стержней, так как по нему можно визуально судить о надежности зажима пластин и этот зазор при скреплении позволяет создать стопорящий натяг в резьбовом соединении болта за счет некоторой упругой деформации пластин при затяжке гайки на болте. Визуально контроль по зазору осуществляется его формой, так например, если нижний стержень 7 недопустимо малого диаметра для данного устройства, то зазор а клинообразный и пла стины соприкасаются по линии в зоне

15043

35 стержней, при этом происходит недоэажим стержней, что ведет к необходимости замены устройства.

Кроме того, одно и то же устройство может быть применено для крепления различных по диаметру стержней — как одинакового диаметра, так и различ нык одновременно.

При пользовании предложенным 10 устройством упрощается процесс :монтажных работ за счет того, что пересекающиеся стержни с начала процесса уже фиксируют накладные пластины на себя, улучшая удобство монтажа и де- 15 монтажа устройства.

Такое устройство может укрепить пересекающиеся под разньпки углами стержневые элементы различных профилей, причем как соприкасающиеся меж- 2р ду собой, так и расположенные на некотором расстоянии друг от друга, где в последнем случае между стержнями устанавливается проставка (не показана) в виде призматического бруса. 25 формула изобретения

1. Устройство для крепления пересекающихся стержневых элементов, содержащее две, связанные одна с другой посредством реэьбового стяжного элемента накладные взаимозаменяемые пластины, иа вэаимообращенных поверхностях которых под углом к плоскости

85 6 разъема выполнены профнлированные установочные поверхности под один из стержневых элементов, рабочие площадки которых образуют сужающуюся в направлении к близлежащим концам пластин полость, а также открытые пазы под установку второго из эакрепляемых элементов, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности крепления при расширении эксплуатационных возможностей, оно снабжено взаимно сопряженными продольными опорными площадками, расположенными на взаимообращенных поверхностях пластин в зоне их концов, противолежащих концевым участкам с установочными поверхностями, открытые пазы расположены в направлении продольных осей соответствующих пластин и пересекают зону расположения установочных поверхностей, протяженность пазов в указанном направлении не менее суммы геометрических размеров эакрепляемых элементов в этом же направлении, стяжной резьбовой элемент расположен в центральной зоне пластин между установочными поверхкостями и опорными площадками.

2. Устройство по п.1 о т л и ч а ю щ е е с я тем, что боковые стенки открытых пазов расположены ,под углом к плоскости разьема, соответствукщим углу пересечения стержневых элементов.

1504385 фие. 5

Фж4
