Реферат



Изобретение относится к энергетике и может быть использовано в отопительных системах. Цель изобретения - интенсификация теплоотдачи. Отопительный прибор содержит установленные одна в другой внутреннюю и наружную трубы, скрепленные торцами между собой с образованием кольцевой полости, разделенной продольными стенками 4 на сообщенные между собой подъемный канал 5 и опускной канал 6. Внутренняя и наружная трубы выполнены соответственно с внутренними и наружными поперечными подковообразными выступами 10 и 9, расположенными в зоне опускного канала 6, причем на внутренней трубе выступы 10 на участке, диаметрально противоположном подъемному каналу 5, образуют между собой зазоры 11. Греющая вода последовательно проходит каналы 5 и 6, нагревая воздух, который проходит через центральную полость 3 и омывает отопительный прибор снаружи. Выступы 9 и 10 труб турбулизируют воздух и интенсифицируют теплоотдачу. В центральной полости 3 поток воздуха, который омывает гладкую стенку внутренней трубы, движется с большей скоростью, чем поток воздуха, омывающего эту трубу в зоне расположения выступов 10. При этом происходит подсасывание более быстрым потоком воздуха, движущегося с более низкой скоростью, что приводит к перемешиванию потоков воздуха и интенсификации теплоотдачи. 1 з.п.ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1504471

А1 (11 4 F 24 Н 3/00

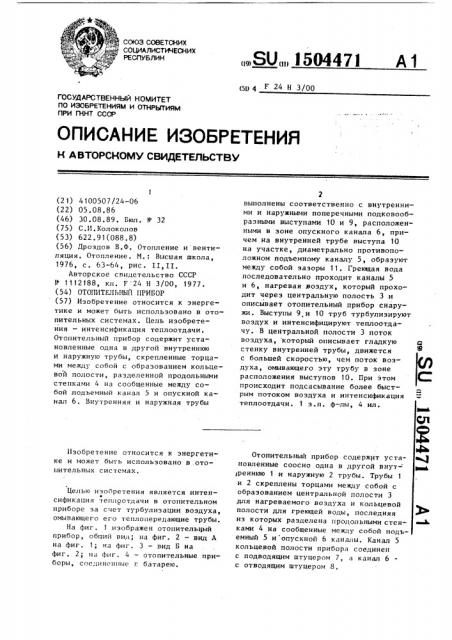

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ пительных системах.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (2 1) 4100507/24-06 (22) 05.08,86 (46) 30.08,89. Бюл. М - 32 (75) С.И.Колоколов (53) 622.91(088.8) (56) Дроздов В.Ф. Отопление и вентиляция. Отопление. N.: Высшая школа, 1976, с. 63-64, рис. II,II.

Авторское свидетельство СССР

Р 1112188, кп. F 24 Н 3/00, 1977. (54) ОТОПИТЕ11ЬНЫЙ ПРИБОР (57) Изобретение относится к энергетике и может быть использовано в отопительных системах. Цепь изобретения — интенсификация теплоотдачи.

Отопительный прибор содержит установленные одна в другой внутреннюю и наружную трубы, скрепленные торцами между собой с образованием кольцевой полости, разделенной продольными стенками 4 на сообщенные между собой подъемный канал 5 и опускной канал 6. Внутренняя и наружная трубы

Изобретение относится к энергетике и может быть использовано в отоЦелью изобретения является интенФ сификация теппоотдачи в отопительном приборе за счет турбулизации воздуха, омывающего его теплопередающие трубы.

На фиг. 1 изображен отопительный прибор, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; па фиг. 4 — отопительные приборы, соединснные г батарею. выполнены соответственно с внутренними и наружными поперечными подковообраэньпли выступами 10 и 9, расположенными в зоне опускного канала 6, причем на внутренней трубе выступа 10 на участке, диаметрально противоположном подъемному каналу 5, образуют между собой зазоры 11. Греющая вода последовательно проходит каналы 5 и 6, нагревая воздух, который проходит через центральную полость 3 и описывает отопительный прибор снаружи. Выступы 9 и 10 труб турбулиэируют воздух и интенсифицируют теплоотдачу. В центральной полости 3 поток воздуха, который описывает гладкую стенку внутренней трубы, движется с большей скоростью, чем поток воздуха, омывающего эту трубу в зоне расположения выступов 10. При этом происходит подсасывание более быстрым потоком воздуха и интенсификация теплоотдачи. 1 э.п. ф-лы, 4 ил.

4ь

Отопительный прибор содержит уста- вь,) новленные соосно одна в другой внут- фы реннюю 1 и наружную 2 трубы. Трубы 1 и 2 скреплены торцами между собой с образованием центральной полости 3 для нагреваемого воздуха и кольцевой полости для греющей воды, последняя из которых разделена продольными стенками 4 на сообщенные между собой подъемный 5 и опускной 6 каналы. Канал 5 кольцевой полости прибора соединен с подводящим штуцером 7, а канал 6 с отводящим штуцером 8.

3 150447

Наружная 2 и внутренняя 1 трубы выполнены соответственно с наружными и внутренними поперечными подковообразными выступами 9 и 10, расположен- ными на наружной и внутренней трубах

2,1 в зоне опускного канала 6 кольце- вой полости прибора, причем на внутренней трубе 1 выступы 10 на участке, диаметрально противоположном подъемному каналу 5 кольцевой полости прибора, образуют между собой зазоры 11.

Нижний конец внутренней трубы 1 выполнен плавно отогнутым в сторону наружной трубы 2 для скрепления нижних торцов труб 1 и 2 мелщу собой и образования днища 12 кольцевой полости прибора, а верхний конец наружной трубы 2 выполнен плавно отогнутым в сторону внутренней трубы 1 для 20 скрепления верхних торцов труб 1 и 2 мелщу собой и образования крышки 13 кольцевой полости прибора. В верхней . части наружной трубы 2 выполнены резьбовые отверстия 14 для выпуска 25 воздуха из прибора.

Приборы могут собираться в батарею (фиг.4). Для этого приборы при помощи штуцеров 7,8 последоваетльно соединяются мелщу собой ° В резьбовые от- 30 верстия 14 вставляются штуцеры 15, соединенные трубками 16 с накидными гайками 17. В последнем приборе батареи в резьбовом отверстии 14 Устанавливается воздуховыпускное устройство 18.

Трубы 1 и 2 изготавливают из листовых заготовок, на которых предварительно выдавливаются выступы 9 и 10..

Возможен вариант выполнения выступов 40

9 и 10 путем приварки проволочного оребрения на трубы 1 и 2, Отопительный прибор работает следующим образом, Греющая вода последовательно про- 45 ходит штуцер 7, подъемный канал 5 кольцевой полости прибора, опускной канал 6 последней и штуцер 8. Вода охлалщается, нагревая воздух, который проходит через центральную полость 3, и омывает отопительный прибор снаружи. Воздух, который выделяется из греющей воды, по трубкам 16 отводится в последний прибор батареи, а иэ него - в воэдуховыпускное устРой.ство 18.

Выступы 9 и 10 труб 2 и 1 соответственно турбулизируют воздух и тем самым интенсифицируют теплопередачу.

1 4

В центральной полости 3 прибора поток воздуха, который омывает гладкую стенку трубы 1, движется с большей скоростью, чем потоки воздуха, омывающего трубу 1 в зоне расположения выступов 10. При этом происходит подсасывание более быстрым потоком потока, движущегося с более низкой скоростью, что приводит к перемешиванию потоков воздуха и интенсификации теплопередачи. Воздух, нагретый внутренней трубой 1, имеет большую скорость, чем воздух, нагретый наружной трубой

2, поэтому воздух, выходящий иэ центральной полости 3, подсасывает к оси прибора воздух, омывающий прибор снаружи. Выполнение днища 12 кольцевой полости прибора плавной отгибкой внутренней трубы 1 в сторону наружной трубы 2 снижает аэродинамическое сопротивление центральной полости 3 прибора и увеличивает в ней скорость воздуха, что интенсифицирует теплопередачу. Выполнение крышки 13 кольцевой полости прибора плавной отгибкой наружной трубы 2 в сторону внутренней трубы 1 уменьшает завихрение воздушного потока, повышает его скоростной напор и повышает интенсивность теплопередачи. формула и з обре т е н и я

1. Отопительный прибор, содержащий установленные одна в другой внут— реннюю и наружную трубы, скрепленные торцами мелщу собой с образованием центральной и кольцевой полостей для теплоносителей, последняя из которых разделена продольными стенками на сообщенные мелщу собой подъемный и опускной каналы, соединенные соответственно с подводящим и отводящим штуцерами, отличающийся тем, что, с целью интенсификации теплоотдачи, наружная и внутренняя трубы выполнены соответственно с наружными и внутренними поперечными подковообразными выступами, расположенными на наружной и внутренней трубах в зоне опускного канала, причем на внутренней трубе упомянутые выступы на участке, диаметрально противоположном подъемному каналу, образуют между собой зазоры.

2. Прибор по п. 1, о т л и ч а ю— щ н и с я тем, что нижний конецвнут5 1504471 6 ренней трубы и верхний конец наружной и внутренней труб для упомянутого трубы выполнены плавно отогнутыми скрепления торцов соответствуюцих соответственно в сторону наружной труб между собой.

Фиг. 2

1504471

Редактор М. Келемеш Техред М. Ходанич Корректор T. Колб

Заказ 5238/40

Тираж 634

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно- издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

1517 Я
