Пробоотборник сыпучих материалов

Пробоотборник сыпучих материалов

Иллюстрации

Показать все

Реферат



Пробоотборник сыпучих материалов относится к устройствам для ручного отбора проб. Цель изобретения - упрощение конструкции пробоотборника. Пробоотборник содержит плоскую пластину с заборным отверстием, с одной стороны которого расположена эластичная заборная камера, а с другой - вертикальная задвижка. Со стороны камеры в направляющих расположена также подвижно скрепленная с ней упругая лента, нижний конец которой шарнирно соединен с пластиной, а верхний свободен. При перемещении верхнего конца ленты вниз она дает прогиб, в котором размещается заборная камера. После заполнения камеры материалом его отсекают задвижкой. 3 ил.

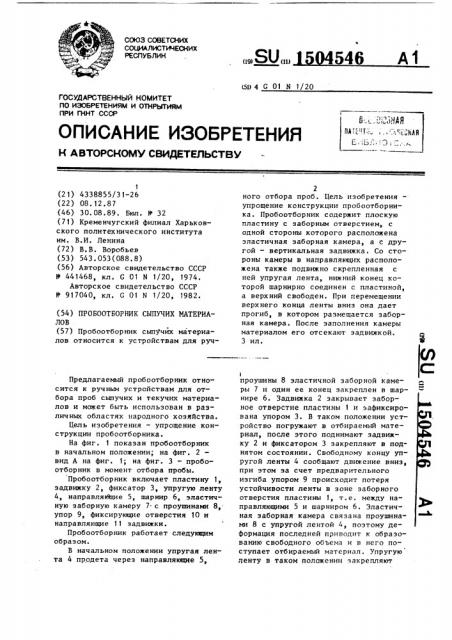

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

546 А1 (191 (11) (5D 4 G 01 N 1/20

Б .. > й,БАНД Я

ПАтс |т - ° А Еакля

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (2 1) 4338855/3 1-2 Ь (22) 08. 12.87 (46) 30. 08.89. Бюл. У 32 (71) Кременчугский филиал Харьковского политехнического института им. В.И. Ленина (72) В.В. Воробьев (53) 543.053(088.8) (56) Авторское свидетельство СССР

У 441468, кл. С 01 N 1/20, 1974.

Авторское свидетельство СССР

|| - 917040, кл. С 01 N 1/20, 1982. (54) ПРОБООТБОРНИК СЫПУЧИХ МАТЕРИАЛОВ (57) Пробоотборник сыпУчйх материалов относится к устройствам для ручПредлагаемый пробоотборник относится к ручным устройствам для отбора проб сыпучих и текучих материалов и может быть использован в различных областях народного хозяйства.

Цель изобретения — упрощение конструкции пробоотборника.

На фиг. 1 показан пробоотборник в начальном положении; на фиг. 2— вид А на фиг. 1; на фиг. 3 — пробоотборник в момент отбора пробы.

Пробоотборник включает пластину 1, задвижку 2, фиксатор 3, упругую ленту

4, направля6 цие 5, шарнир 6, эластичную заборную камеру 7. с проушинами 8, упор 9, фиксирующие отверстия 10 и направляющие 11 задвижки.

Пробоотборник работает следующим образом.

В начальном положении упругая лента 4 продета через направляющие 5, 2 ного отбора проб. Цель изобретения— упрощение конструкции пробоотборника. Пробоотборник содержит плоскую пластину с заборным отверстием, с одной стороны которого расположена эластичная заборная камера, а с другой — вертикальная задвижка. Со стороны камеры в направляющих расположена также подвижно скрепленная с ней упругая лента, нижний конец которой шарнирно соединен с пластиной, а верхний свободен. При перемещении верхнего конца ленты вниз она дает прогиб, в котором размещается заборная камера. После заполнения камеры материалом его отсекают задвижкой.

3 ил.

1 проушины 8 эластичной заборной камеры 7 и один ее конец закреплен в шарнире 6. Задвижка 2 закрывает заборное отверстие пластины 1 и зафиксирована упором 3. В таком положении устройство погружают в отбираемый материал, после этого поднимают задвижку 2 и фиксатором 3 закрепляют в поднятом состоянии. Свободному концу упругой ленты 4 сообщают движение вниз, при этом за счет предварительного изгиба упором 9 происходит потеря устойчивости ленты в зоне заборного отверстия пластины 1, т.е. между на" правляющими 5 и шарниром 6. Эластичная заборная камера связана проушинами 8 с упругой лентой 4, поэтому деформация последней приводит к образованию свободного объема и в него поступает отбираемый материал. Упругую ленту в таком положении закрепляют

Пробоотборник сыпучих материалов, включающий плоскую пластину с заборным отверстием, эластичную заборную

10

50рная

ОНГ06

Фиг. Г

Фис. 2

Составитель Е. Казначеев

Техред А.Кравчук Корректор М. Максимишинец

Редактор M. Циткииа

Заказ 5244/43

Тираж 789

Подписное

ВНИИПИ Государе .твениого комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская иаб., д. 4/5

Проиэводствгии< -издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

3 15045 иа пластине 1 фиксатором 3, задвижку

2 опускают и устройство извлекают иэ материала.

Преимуществом предложенного пробо5 отборника является упрощение конструкции и уменьшение веса, что облегчает его эксплуатацию.

1О

Формула изобретения камеру, закрепленную по периметру заборного отверстия, задвижку, о тл и ч а ю шийся тем, что, с целью упрощения конструкции, он содержит упругую ленту, подвижно соединенную с эластичной заборной камерой и размещенную за ней в направляющих пластины, причем один конец ленты закреплен шарнирно на пластине, а другой имеет воэможность перемещения в направляющих, расположенных так, что при упругом деформировании ленты она дает прогиб, в котором размещается заборная камера.
