Способ измерения акустического сопротивления сред

Способ измерения акустического сопротивления сред

Иллюстрации

Показать все

Реферат



Изобретение относится к ультразвуковым способам исследования химических и физических свойств веществ. Целью изобретения является повышение чувствительности при измерении акустического сопротивления газов. Измеряют разность амплитуд сигналов, отраженных от исследуемой и контрольной сред, определяют величину N, равную отношению разности амплитуд к амплитуде сигнала, отраженного от контрольной среды, а величину акустического сопротивления Z<SB POS="POST">X</SB> исследуемой среды определяют по формуле Z<SB POS="POST">X</SB>=Z<SB POS="POST">0</SB>(N/2-N), где Z<SB POS="POST">0</SB> - акустическое сопротивление эталонной среды. 1 ил.

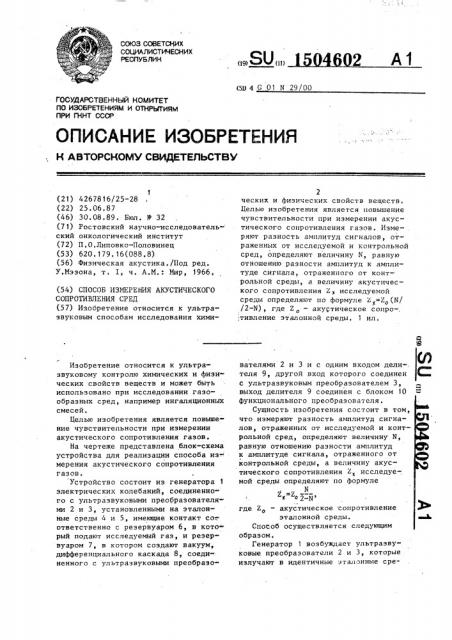

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ((9(SU (ill пи 4 С 01 N 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4267816/25-28 (22) 25.06.87 (46) 30.08.89. Бюл. У 32 (71) Ростовский научно-исследователь- ский онкологический институт (72) П.О.Липовко-Половинец (53) 620 ° 179.16(088.8) (56) Физическая акустика ° /Под ред.

У Мэзона, т. I, ч. А М.: Мир, 1966, (54) СПОСОБ ИЗМЕРЕНИЯ АКУСТИЧЕСКОГО

СОПРОТИВЛЕНИЯ СРЕД (57) Изобретение относится к ультразвуковым способам исследования химиИзобретение относится к ультразвуковому контролю химических и физических свойств веществ и может быть использовано при исследовании газообразных сред, например ингаляционных смесей.

Целью изобретения является повышение чувствительности при измерении акустического сопротивления газов.

На чертеже представлена блок-схема устройства для реализации способа из-. мерения акустического сопротивления газон.

Устройство состоит из генератора 1 электрических колебаний, соединенного с ультразвуковыми преобразователями 2 и 3, установленными на эталонные среды 4 и 5, имеющие контакт со-. ответственно с резервуаром 6, в кото рый подают исследуемый газ, и резервуаром 7, в котором создают вакуум, дифференциального каскада 8, соеди-. ненного с ультразвуковыми преобразо2 ческих и физических свойств веществ.

Целью изобретения является повышение чувствительности при измерении акустического сопротивления газов. Изме- . ряют разность амплитуд сигналов, отраженных от исследуемой и контрольной сред, определяют величину N равную отношению разности амплитуд к амплитуде сигнала, отраженного от контрольной среды, а величину акустического сопротивления Z > исследуемой среды определяют по формуле Z =Z (N/

/2-N), где Z 0 — акустическое сопро-. ,:тивление эталонной среды. 1 ил. вателями 2 и 3 и с одним входом дели-. теля 9, другой вход которого соединен С с ультразвуковым преобразователем 3, выход делителя 9 соединен с блоком 10 функционального преобразователя.

Сущность изобретения состоит в том, что измеряют разность амплитуд сигналов, отраженных от исследуемой и контрольной сред, определяют величину N, равную отношению разности амплитуд к амплитуде сигнала, отраженного от контрольной среды, а величину акустического сопротивления 4„ исследуе-, мой среды определяют по формуле

N к o2N

3 где Z — акустическое сопротивление о эталонной среды.

Способ осуществляется следующим образом, Генератор 1 возбуждает ультразвуковые преобразователи 2 и 3, которые излучают в идентичные эталонные сре3 i504 ды 4 и 5 ультразвуковые импульсы.

Достигая свободных концов эталонных сред 4 и 5, ультразвуковые импульсы отражаются и вновь поступают на ультразвуковые преобразователи 2 и 3, где преобразуются в эквивалентные электрические сигналы, Последние подаются на дифференциальный каскад 8, с помощью которого получают разность амплитудных значений принятых преобразователями 2 и 3 сигналов, Разностный сигнал подается на делитель 9, куда одновременно поступает сигнал от контрольного преобразователя 3.

Полученную на выходе делителя 9 величину М отношения раэностного сигнала и амплитуды сигнала от контрольного преобразователя используют для определения акустического сопротивления

Z исследуемой среды с помощью блока 10 функционального преобразования по приведенной выше формуле, При абсолютном измерении в резервур 6, герметично соединенный со свободным концом эталонной среды 4 измерительного преобразователя 2, подают исследуемый газ, а в резервуаре 7, герметично соединенном со свободным концом эталонной среды 5 контрольного преобразователя 3, создают вакуум. При относительном измерении в резервуар 7 подают стандартный гаэ, например воздух при нормальных условиях.

Формула изобретения

Способ измерения акустического сопротивления сред, заключающийся в

Ы у Zo 2-N где Е акустическое сопротивление эталонной среды; отношение разности амплитуд эхо-сигналов, отраженных от границ контакта эталонной среды с исследуемой.и контрольной средами, к ам плитуде эхо-сигнала, отраженного от границы контакта эталонной и контрольной сред, 30

602 4 том, что эталонную среду приводят в соприкосновение с исследуемой средой, излучают в .направлении последней

5 ультразвуковой импульс, принимают отраженный от границы контакта эхосигнал, измеряют амплитуду принятого эхо-сигнала, с учетом которой определяют акустическое сопротивление исследуемой среды, о т л и ч а ю—

iq и и с я тем,, что, с целью повышения чувствительности при измерении акустического сопротивления газов, эталонную среду дополнительно приво15,дят в соприкосновение с контРольной, средой с известным акустическим сопротивлением, излучают в направлении последней ультразвуковой импульс, принимают отраженный от границы кон- . такта эхо-сигнал, измеряют его амплитуду, а акустическое сопротивление

Z исследуемой среды определяют по формуле

1504602
