Звукомерная установка для контроля звукоизолирующих свойств материалов

Звукомерная установка для контроля звукоизолирующих свойств материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может применяться для измерения акустических свойств материалов. Целью изобретения является повышение точности измерений за счет исключения погрешностей, связанных с влиянием на измерения структурной составляющей шума. Это достигается за счет того, что исключается контакт образца с элементами конструкции установки, и за счет акустической изоляции двух измерительных камер, что исключает попадание структурной составляющей шума от источника звука к микрофону. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (gg, 4 С 01 N 29/00

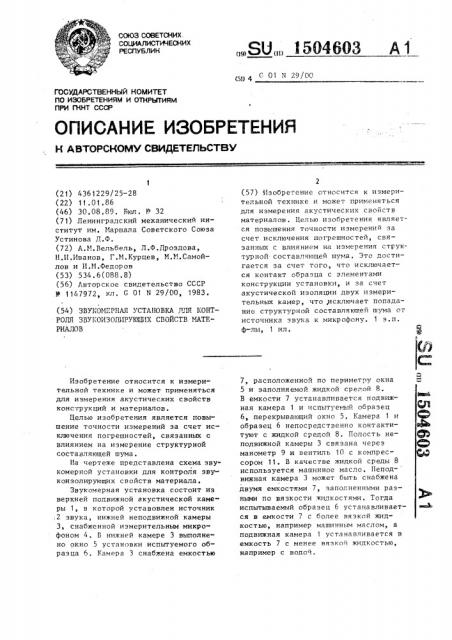

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ П1НТ СССР (21) 4361229/25-28 (22) 11.01.86 (46) 30.08 ° 89. Бюл . Р 32 (71) Ленинградский механический институт им. Маршала Советского Союза

Устинова Д.Ф. (72) А.M.Вельбель, Л.Ф.Дроздова, Н.И.Иванов, Г.М.Курцев, M.M.Ñàìoéлов и И.И.Федоров (53) 534.6(088.8) (56) Авторское свидетельство СССР

У 1147972, кл. G 01 N 29/00, 1983. (54) ЗВУКОМЕРНАЯ УСТАНОВКА ДЛЯ КОНТРОЛЯ ЗВУКОИЗОЛИРУ1ОЦИХ СВОЙСТВ МАТЕРИАЛОВ

Изобретение относится к измерительной технике и может применяться для измерения акустических свойств конструкций и материалов.

Целью изобретения является повышение точности измерений за счет исключения погрешностей, связанных с влиянием на измерение структурной составляющей шума.

На чертеже представлена схема звукомерной установки для контроля звукоизолирующих свойств материала.

Звукомерная установка состоит из верхней подвижной акустической камеры 1, в которой уставовлен источник .2 звука, нижней неподвижной камеры

3, снабженной измерительным микрофоном 4. Б нижней камере 3 выполнено окно 5 установки испытуемого образца б. Камера 3 снабжена емкостью

„,SUÄÄ 15О4бОЗ А1 (57) Изобретение относится K измерительной технике и может применяться для измерения акустических свойств материалов ° Целью изобретения является повышения точности измерений за счет исключения погрешностей, связанных с влиянием на измерения структурной составляющей шума. Это достигается за счет того, что исключается контакт образца с элементами конструкции установки, и за счет акустической изоляции двух измерительных камер, что,исключает попадание структурной составляющей шума от источника звука к микрофону. 1 э.п. ф-лы, 1 ил.

7, расположенной по периметру окна

5 и заполняемой жидкой средой 8.

В емкости 7 устанавливается подвижная камера 1 и испытуемый образец

6, перекрывающий окно 5. Камера 1 и образец 6 непосредственно контактитуют с жидкой средой 8. Полость неподвижной камеры 3 связана через манометр 9 и вентиль 10 с компрессором 11. В качестве жидкой среды 8 используется машинное масло. Непод- вижная камера 3 может быть снабжена двумя емкостями 7, заполненными разными по вязкости жидкостями. Тогда испытываемый образец б устанавливается в емкости 7 с более вязкой жидкостью, например машинным маслом, а подвижная камера 1 устанавливается в емкость 7 с менее вязкой жидкостью, например с водой.

1504603 ческих характеристик испытываемого образца.

Составитель В,Евстратов

Редакт р И.Рыбченко Техред М.д Ч ь к, Корректор

Заказ 5247/46 Тираж 789 Подписное

ИНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Звукомерная установка работает следующим образом.

Испытываемый образец 6 помещают в емкость 7 с жидкой средой 8 над ок5 ном 5. Затем устанавливают подвижную камеру 1 в ту же или отдельную емкость 7 и в полость неподвижной камеры 3 подают сжатьп воздух через вентиль 10 и манометр 9 компрессором

11 перемещая тем самым испытываемый образец 6 вверх, исключая его контакт со стенками емкости 7, но обеспечивая при этом контакт с жидкой средой 8 ° Затем компрессор 11 15 отключают, включают источник 2 звука и с помощью микрофона 4 проводят намерения звукоизоляции испытываемого образца 6.

Данное техническое решение повышает точность измерения эвукоизолирующих свойств материалов за счет исключения каких-либо де@ормирующих усилий на испытываемый образец, а 25 также передачи структурной составляющей шума на него, что как правило, всегда приводит к изменению акустиФормула и з обре т е н и я

1. Звукомерная установка для контроля звукоизолирующих свойств материалов, состоящая иэ состыкованных по вертикали верхней подвижной камеры с установленным в ней источником звука и нижней неподвижной камеры с измерительным микрофоном, в которой выполнено окно. для установки испытуемого образца, о т л и ч а ю— щ а я с я тем, что, с целью повьппения точности измерений, установка снабжена источником сжатого воздуха, в неподвижной камере по периметру окна выполнена емкость, предназначенная для заполнения жидкой средой, при этом торец подвижной камеры раэ" мещен в этой емкости, а полость неподвижной камеры связана с источником сжатого воздуха.

2. Установка по п.1, о т л и— ч а ю щ а я с я тем, что в качестве жидкой среды использовано машинное масло.
