Способ испытаний стабилизаторов напряжения

Способ испытаний стабилизаторов напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и может быть использовано при испытаниях стабилизаторов напряжения. Цель изобретения - повышение достоверности проверки предельной работоспособности и оценки ресурса - достигается путем более точного задания режимов проверки, при которых возможен выход стабилизатора из строя. Способ основан на испытании выборки стабилизаторов контролируемого типа в форсированном режиме, заключающемся в циклическом синхронно-модулируемом воздействии напряжения питания от максимального, заранее заданного или определенного экспериментальным путем, до минимального. При этом ток нагрузки устанавливают минимальным. Затем ток нагрузки изменяют от максимального до среднего при минимальном напряжении питания. Устройство, реализующее способ, содержит формирователь 1 изменений питающего напряжения, формирователи 2.1..2N контрольных сигналов, формирователи 3.1...3N контрольных сигналов напряжения, формирователь 4 цикличности, формирователь 5 программ испытания, блок 6 управления, коммутатор 7 напряжения, коммутатор 8, источник 9 питания, измерительный блок 10 и контролируемые стабилизаторы напряжения 11.1...11N(объекты контроля). 1 ил.

СОНЗЗ СОНЕТСНИ

СОЦИАЛИСТИЧЕСКИ И

РЕСПУБЛИК (5.,)4 g 01, R 31/28

ОПИОАЧИЕ ИЗ}:)ЬГ 1Е -1К и ABTGPCHQMV СВИДЕТЕЛЬСВ"В"":

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОТ ЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 41 1 561 2/24-21 (22) 04. 06. 86 (46) 30.08.89. Бнш. N 32 (72) K. Н.Маловик (53) 621.311. 024 (088.8) (56) Авторское свидетельство. СССР

Р 951202, кл. 6 01 R 31/28, 1980 °

Видершайн N.Í. Ïð Qèçâîäñòâåííb}é контроль параметров элементов цифровой автоматики. N.: Иашиностроени1е, 1974„с. 167-173. (54) СПОСОБ ИСГИТАНИЙ СТАБИЛИЗАТОРОВ

НАПРЯЖЕНИЯ (57) Изобретение Относится к контрольно-измерительной технике и может быть использовано при испытаниях стабилизаторов напряжения. Цель изобретения — повышение достоверности проверки предельной работоспособности и оценки ресурса - достигается путем более точного задания режимов проверки, при к-рьян возможен выход стабилизатора из строя. Способ основан на и с и ь}т B...ш в ыо Ор л11 с т Я б . Jlи 3 Я т Ор О в к О и

ТР ОЛ}1Р j Еl ОГО 1 ИЛЯ В фо}Р СИР ОБЯНI}ОМ жиме ..=к;". з.-}я}сцемся в циклическам 1

"инх; 0.-1но-}}Одулии ч омом позде}..отпил

НЯ}}Р1:жc,

2.1, .,2.И контрол- иых:игналов тОка, формирователи 3. :,,3-K кон рольгьх сигналов напри..1енк, формир О зя. ель цикличности„формирователь 5 программ испытания, блОк 5 улравл ния,. кОмму I dтор 7 напряжегия, коммутатор 8, ис "Оч- ник 9 питания, измерительнь;й блок } 0 и контролируемы=-. с-:яоилизяторы нагряжения } 1 . 1,..., 1 11 (Об}ьекты кОитрол» s .

1 ил.

1 50463 2

Изобретение относится к контрольно-измерительной технике и может быть использовано при испытаниях стабилизаторов напряжения. 5

Целью изобретения является повышение достоверности проверки предельной работоспособности и оценки ресурса эа счет более точного задания режимов проверки, приводящих к возможному, 10 ! выходу стабилизатора из строя.

Способ основан на испытании выборки стабилизаторов контролируемого типа в форсированном режиме, заключающемся в циклическом синхронно-модули- l5

1 руемом воздействии напряжения питания ат максимального, заранее заданного или определенного экспериментальным путем, да минимального. При этпм так нагрузки устанавливают минимальным. Затем производят аналогичные и"пьггания, изменяя ток нагрузки от максимального до среднего значения при минимальном напряжении питания. Одновременно проверяют устойчивость стабилизатора в каждом цикле при изменении тока нагрузки ат минимального да максимального значения. Если устойчивость стабилизатора нарушена, фиксируют его отказ и исключают из кспьгганий. Кроме того, в конце каждого цикла измеряют переходные характеристики каждого испьггуемага стабилизатора, сравнивают их с предельно заданными и при их превышении также 35 фиксируют отказ стабилизатора. На основании проведенных измерений к количества отказавших стабилизаторов определяют коэффициент ускорения стабилизаторов данного типа и проводят 40 испытания для каждого стабилизатора данного типа в течение времени, саотвействующего полученному коэффициенту ускорения. По результатам испьгганий оценивакгг предельную работоспосаб- 45 кость и ресурс, которые опрецеляются количеством отказавших стабилизаторов.

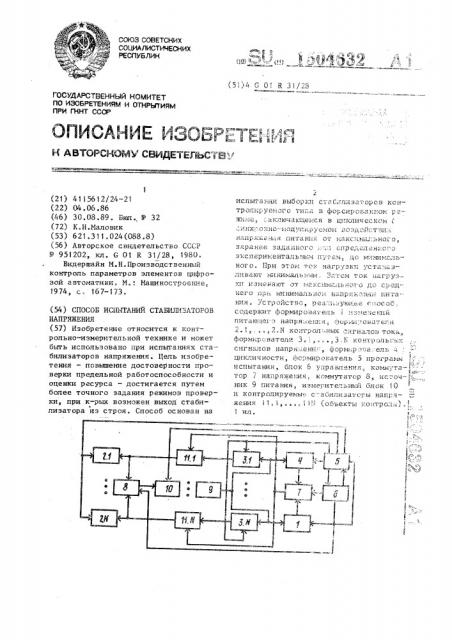

Устройство, реализующее способ, приведена на чертеже. 50

Устройство содержит формирователь

1 изменений питающего напряжения (ФИПН), Формирователи 2.1,...,2.И контрольных сигналов тока (ФКСТ) формирователи 3. 1,..., З.N кактрольных сиг напав напряжения (ФКСН), формирователь 4 цикличности (ФЦ), формирователь 5 программ испытаний (ФПИ), блок

6 управления, коммутатор 7 напряжения, коммутатор 8, источник 9 питания, измерительный блок 10, контролируемые с та билизат ары 1 1. 1,..., 1.1 . N напряжения (объекты контроля).

Первый выход ФПИ 5 соединен с первым входом блока 6 управления, первый выход которого соединен с первым входом коммутатора 7. Второй вход коммутатора 7 соединен с выходом ФЦ 4, первый вход которога соединен с вторым выходом ФПИ 5, третий выход кото-рого соединен с первьпк входами ФКСН

3.1,...,З.N четвертый выход — с первым входом измерительного блока 10, пятый †.с первыми входами ФКСТ 2.1,...

2.И. Шестой выход ФПИ 5 соединен с первым входом ФИНН 1 выход которого соединен с третьим входом коммутатора 7, выход которого соединен с первыми входами объектов контроля 11.1,...

11.N. Вторые входы объектов контроля

11.1,...,11.N соединены с соответствующими выходами ФКСН 3.1, ° ..,3.N.

Выход источника 9 питания соединен с вторыми входами ФКСН 3.1,...З.N u вторыми входами ФЦ 4 и ФИПН 1. Первый выход блока 6 управления саедиHeH c входам ФПИ 5, BTopoH HbIxop, с первым входом коммутатора 8, третий и четвертый выходы которого соединены с соответствующими выходами объектов контроля 11. 1,... i I.N u

ФКСТ 2.1,...,2.N. Выход коммутатора

8 соединен с входом блока 10.

Испытания стабилизаторов 11.1,...

11.N напряжения с помощью устройства проходят в три этапа. Первый этап заключается в подготовке устройства.

При этом в зависимости ат типов испытываемых стабилизаторов напряжения производится установка требуемых значений параметров контрольных сигналов, а также выбирается последовательность их воздействий.

На втором этапе происходит формирование воздействий в ниде последовательности импульсов или циклов, что осуществляется ФКСТ 2,1,...,2.N, ФКСН

3.1,...,3.N и ФЦ 4 при помощи команд

ФПИ 5.

Третьим этапом испытаний является определение измерения контролируемого параметра стабилизаторов 11.1,. ° ., 11.N. напряжения, осуществля емое через коммутатор 8 измерительным блоком

10, и проведение дальнейших испьгганий с коэффициентом ускорения, соответствующим данному воздействию по пра32

Формула изобретения

Составитель В.Савинов

Редактор И.Рыбченко Texpw H,Дидык Корректор С.Шекмар

Заказ 5250/48 Тираж 714 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-иэдательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101

5 15046 грамме и под управлением ФПИ 5 и блока 6 управления.

Способ испьгганий стабилизаторов напряжения, заключающийся в том, что. при испытании выборки стабилизаторов контролируемого типа подают импульсно- и циклически изменяющееся напряжение питания и ток нагрузки, определяют переходные характеристики и судят о работоспособности стабилизаторов по количеству отказов, о т — 15 л и ч а ю шийся тем, что, с целью повышения достоверности проверки предельной работоспособности и оценки ресурса, испыгывают каждый стабилизатор в форсированном режиме, 20 заключающемся в цикпическом синхронно-модулируемом воздействии от максимального до минимального напряжения питания при минимальном токе нагрузки, а затем — от максимального до среднего значения тока нагрузки при минимальном напряжении питания, проверяют устойчивость стабилизатора в каждом цикле при синхронном изменении тока нагрузки от минимального до максимального значения, фиксируют отказ стабилизатора, исключают отказавший стабилизатор из испытаний, измеряют переходные характеристики каждого стабилизатора в конце каждого цикла, сравнивают их с предельными заданными значениями, фиксируют отказ стабилизатора, исключают отказавший стабилизатор иэ испыганий, из полученных значений параметров переходных характеристик определяют коэффициент ускорения стабилизаторов данного типа, для каждого данного типа стабилизаторов проводят испытания в течение времени, соответствующего полученному коэффициенту ускорения, и оценивают предельную работоспособность и ресурс по количеству отказавших стабилизаторов.
