Электрический зажим

Электрический зажим

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Целью изобретения является повышение надежности и удобства эксплуатации электрического зажима. Устройство содержит полый цилиндрический корпус 1, на боковых поверхностях которого выполнены пазы 2. В полости корпуса 1 установлены соосно друг с другом упругие контактные элементы 3, выполненные в виде тороидальных колец. Контактные элементы 3 установлены с возможностью взаимодействия друг с другом. На концах выполнены кольцевые 5 и радиальные прорези. Кольцевые прорези 5 выполнены по внутреннему периметру колец 3, а радиальные прорези - на обращенных друг к другу поверхностях 6 колец 3 и расположены между пазами 2 корпуса 1. Проводники вводят в пазы 2 корпуса 1 между контактными элементами 3. Кольцевые прорези 5 обеспечивают необходимую упругость контактных элементов и возможность подключения проводников различных диаметров, а радиальные прорези позволяют обеспечить необходимое давление контактных элементов на проводник независимо от числа подсоединенных проводников. Проводники подключаются независимо друг от друга без разборки корпуса. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (i9) SU ((() - А1 (51) 4 Н 01 R 4/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 4226755/24-07 (22) 10.04.87 (46) 30.08.89. Бюп. È(32 (72) В.Д.Захаров (53) 621.315(088.8) (56) Авторское свидетельство СССР

У 1208589,,кл. Н 01 R 4/48, 1986.

Авторское свидетельство СССР

9 -614484, кл. H Ol R 4/48, 1978. (54) ЭЛЕКТРИЧЕСКИЙ ЗАЖИМ (57) Изобретение относится к электротехнике. Целью изобретения является повышение .надежиости и удобст-. ва эксплуатации электрического зажима. Устройство содержит полый цилиндрический корпус 1, на боковых поверхностях которого выполнены пазы

2. В полости корпуса 1 установлены соосно друг с другом упругие контактные элементы 3, выполненные в виде тороидальных колец. Контактные эле2 менты 3 установлены с воэможностью взаимодействия друг с другом, На концах выполнены кольцевые 5 и радиальные прорези. Кольцевые прорези

5 выполнены по внутреннему периметру колец 3, а радиальные прорези — на обращенных друг к другу поверхностях б колец 3 и расположены между пазами

2-корпуса 1. Проводники вводят в пазы 2 корпуса 1 между контактными элементами 3. Кольцевые прорези 5 обеспечивают необходимую упругость контактных элементов и возможность подключения проводников различных диаметров, а радиальные прорези позволяют обеспечить необходимое давление контактных элементов на проводник независимо от числа подсоединенных проводников. Проводники подключаются независимо друг от друга без разборки корпуса. 4 ил.

3 150469

Изобретение относится к электротехнике и может быть использовано в сложных электрических цепях для од-! новременного подключения нескольких проводников.

Цель изобретения — повышение на1 дежности и удобства эксплуатации .-т электрического зажима.

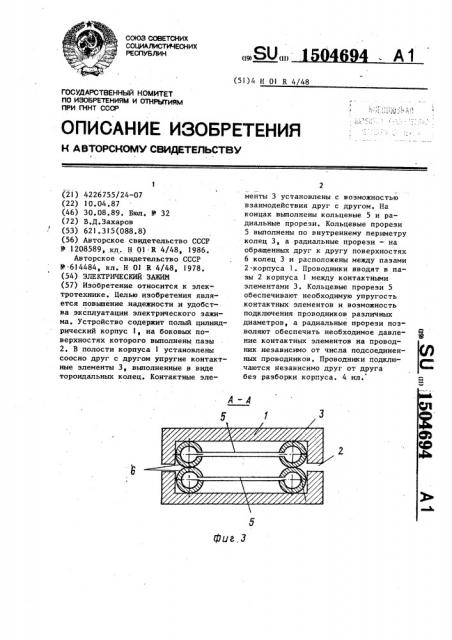

На, фиг.1 изображено устройство, 10 общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — сечение А-А на фиг.1; на фиг.4 — сечение Б-Б на фиг.1.

Электрический зажим содержит по- 15 лый цилиндрический корпус 1, на боковых поверхностях которого выполнены пазы 2 для ввода проводников, и упругие контактные элементы, выполненные в виде тороидальных колец 3. 10

Кольца 3 установлены в полости корпуса 1 соосно и с возможностью взаимодействия друг с другом. В кольцах 3 выполнены радиальные 4 и круговые 5 прорези. Радиальные прорези

4 выполнены на обращенных друг к другу поверхностях 6 колец 3 и расположены между пазами 2 корпуса 1, а круговые прорези.5 выполнены по внутреннему периметру колец 3.

Устройство работает следующим образом.

Присоединяемые проводники вводят в пазы 2 корпуса 1 между обращенными друг к другу поверхностями б контакт-35 ных элементов 3. Проводники упруго

Фиксируются контактными элементами 3.

1

1 !

Круговые прорези на контактных элементах обеспечивают необходимую упругость последних, а также возможность подключения проводников различных диаметров, а радиальные прорези позволяют обеспечивать необходимое давление контактных элементов на проводник. независимо от числа подсоединенных проводников. Кроме того, устройство позволяет подключать и отключать проводники в любой момент независимо друг от друга без разборки корпуса.

Формула изобретения

Электрический зажим, содержащий полый цилиндрический корпус, на боковых поверхностях которого выполнены пазы для ввода проводников, и упругие контактные элементы, установленные в полости корпуса соосно друг с другом, отличающийся тем, что, с целью повьппения надежности и удобства эксплуатации зажима, контактные элементы выполнены в виде тороидальных колец с радиальными и круговыми прорезями, круговые прорези выполнены по внутреннему периметру колец, а радиальные прорези выполнены на обращенных одна к другой поверхностях колец и расположены между пазами корпуса, при этом контактные элементы установлены с возможностью взаимодействия друг с другом.

1504694

Фиг. 2

Составитель А.Захаров

Техред М.Коданич Корректор О.Кравцова

Редактор Л,Пчолинская

Заказ 5258/51 Тираж 616 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский .комбинат "Патент", г. Ужгород, ул. Гагарина, 101
