Электрический соединитель

Электрический соединитель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Целью изобретения является уменьшение габаритов электрического соединения. Устройство содержит электроизоляционное основание в виде пластины 1, на которой с обеих сторон напротив друг друга закреплены плоские упругие контактные элементы 4. На концах контактных элементов выполнены фиксирующие элементы 5 в виде выступов, ширина которых меньше ширины контактных элементов 4. Выступы смещены относительно оси симметрии контактных элементов и расположены в пазах, выполненных на торцовой поверхности 2 пластины 1. Кроме того, выступы противолежащих контактных элементов 4 смещены относительно друг друга. При работе соединителя контактные элементы 4 взаимодействуют с упругими контактами 8, установленными в полости корпуса 7 ответной части. Расположение выступов на контактных элементах и их форма позволяют закрепить контактные элементы на тонкой пластине. 8 ил.

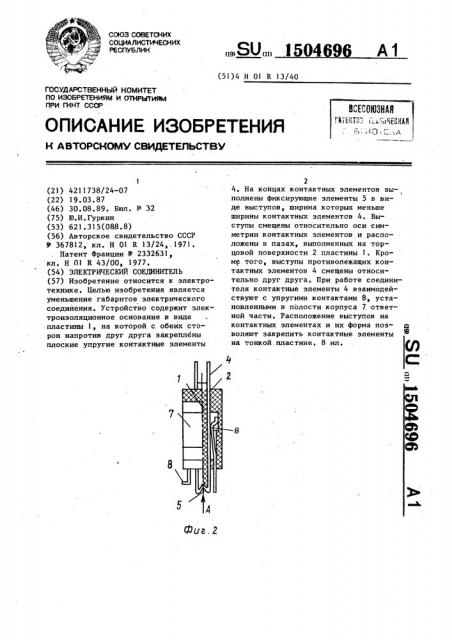

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 Н 0) R ) 3/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ П(НТ СССР (21) 4211738/24-07 (22) 19.03.87 (46) 30.08.89. Бюл. Р 32 (75) )0.И.Гуркин (53) 621.315(088.8) (56) Авторское свидетельство СССР

У 367812, кл. Н 01 R 13/24,.1971.

Патент Франции У 2332631 кл. Н 01 R 43/00, 1977. (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ (57) Изобретение относится к электротехнике. Целью изобретения является уменьшение габаритов электрического соединения. устройство содержит электроизоляционное основание в виде пластины 1, на которой с обеих сторон напротив друг друга закреплены плоские упругие контактные элементы

4. На концах контактных элементов вы1 полнены фиксирующие элементы 5 в виде выступов, ширина которых меньше ширины контактных элементов 4. Выступы смещены относительно оси симметрии контактных элементов и расположены в пазах, выполненных на торцовой поверхности 2 пластины 1. Кроме того, выступы противолежащих контактных элементов 4 смещены относительно друг друга. При работе соединителя контактные элементы 4 взаимодействуют с упругими контактами 8, установленными в полости корпуса 7. ответной части. Расположение выступов на контактных элементах и их форма позволяют закрепить контактные элементы на тонкой. пластине. 8 ил.

1 5046

Изобретение относится к электротехнике и может быть использовано для коммутации электрических цепей в радиоэлектронной аппаратуре.

Цель изобретения — уменьшение г абаритов соединителя.

На фиг.1 изображен соединитель, общий вид; на фиг.2 — то ке,вид сбоку; на фиг ° 3-8 — варианты конструк- 1р тивного выполнения пазов на торцовой поверхности электроизоляционной пластины.

Устройство содержит электроизоля-. ! ционное основание в виде пластины 1, 15 на торцовой поверхности 2 которой выполнен по крайней мере один ряд пазов 3, и плоские упругие контактные элементы 4. Контактные элементы 4 закреплены с обеих сторон пластины 20

1 напротив друг друга. На одном конце контактного элемента 4 выполнен фиксирующий элемент 5 в виде выступа

6. Ширина выступа 6 меньше ширины контактного элемента 4. Выступ 6 сме- -5

1 щен в сторону от оси симметрии кон тактного элемента 4. При этом выступы 6 расположены в пазах 3 пластины

1, а выступы 6 противолежащих контактных элементов 4 смещены относительно друг друга. Ответная часть содержит полый корпус 7, в полости

1 которого расположены плоские упругие контактные элементы 8, установленные с возможностью взаимодействия с. 35 контактными элементами 4 электричес-!

/ кого соединителя. Пазы 3 на.торцовой поверхности 2 пластины 1 могут быть выполнены в виде одного продольного паза (фиг ° 3 и 4), в виде симметрич- 40

96 ных поперечных углублении,фиг.5 и 6) или в виде несимметричных углублений (фиг.7 и 8) °

Устройство работает следующим образом.

Соединительные провода припаиваются к хвостовым частям контактных элементов 4 и 8, после чего пластина

1 вводится в корпус 7 ответной части э при этом контактные элементы 8 взаимодействуют с контактными элементами

4, образуя электрический контакт.

Форма фиксирующих элементов и их расположение на контактных элементах позволяет крепить контактные элементы на тонкой пластине, что уменьшает габариты соединителя.

Формула изобретения

Электрический соединитель, содержащий электроизоляционное основание в виде пластины, на торцовой поверхности которой выполнен по крайней мере один ряд пазов, и плоские упругие контактные элементы, закрепленные с обеих сторон пластины напротив друг друга, причем на одном конце контактного элемента выполнен фиксирующий элемент в виде выступа, расположенного в пазу пластины, о т— л и ч а ю шийся тем, что, с целью уменьшения габаритов соединителя, ширина выступа меньше, чем ширина контактного элемента, выступ смещен в сторону от оси симметрии контактного элемента, при этом выступы противолежащих контактных элементов смещены относительно друг друга. !

1504696 фце. 4

Фиг,3

Видp поМрнуто

Фиг.б

b-b .lI Я

Ф 6

Фиг.8

Фиг. 7

Составитель А.Захаров

Техред М.Ходанич Корректор O.Кржцовa

Редактор Л.Пчолинская

Заказ 5258/51 Тираж 616 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
