Электропривод уборочного аппарата хлопкоуборочной машины

Электропривод уборочного аппарата хлопкоуборочной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к электроприводу уборочного аппарата хлопкоуборочной машины. Цель изобретения - повышение полноты машинного сбора хлопка-сырца путем учета агротехнического фона поля и технического состояния рабочего органа уборочного аппарата. Устройство содержит соединеные последовательно синхронный генератор 1, управляемый выпрямитель 3 и электродвигатель 2 привода. Управляющий вход управляемого выпрямителя 3 соединен с выходом компаратора 5 посредством усилительно-коммутационного блока 4. Выполнение блока 6 задающего напряжения в виде последовательно соединенных стабилизатора 7 компенсационного типа и подстроечного элемента 8 позволяет учесть в процессе работы машины агрохимический фон и техническое состояние самого рабочего органа. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

151) 4 А 01 D 69/02

r «." У "j

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4279635/30-15 (22) 08.07.87 (46) 07.09.89. Бюл. № 33 (71) Ташкентский институт инженеров ирригации и механизации сельского хозяйства (72) P. Г. Идиятуллин, Н. P. Адигамов, М. Г. Червяков и А. М. Берштин (53) 631.358 (088.8) (56) Справочник по автоматизированному электроприводу. — М.: Энергоатомиздат, 1983, ф 7.2, с. 330, ф 10.1, 10.3. (54) ЭЛЕКТРОПРИВОД УБОРОЧНОГО

АППАРАТА ХЛОПКОУБОРОЧНОЙ МАШИНЫ (57) Изобретение относится к сельскому хозяйству, в частности к электроприводу уборочного аппарата хлопкоуборочной ма„„SU„„1505464 А 1

2 шины. Цель изобретения — повышение полноты машинного сбора хлопка-сырца путем учета агротехнического фона поля и технического состояния рабочего органа уборочного аппарата. Устройство содержит соединенные последовательно синхронный генератор 1, управляемый выпрямитель 3 и электродвигатель 2 привода. Управляющий вход управляемого выпрямителя 3 соединен с выходом компаратора 5 посредством усилительно-ком мута ционного блока 4.

Выполнение блока.6 задающего напряжения в виде последовательно соединенных стабилизатора 7 компенсационного типа и подстроечного элемента 8 позволяет учесть в процессе работы ма шины а гротехн и ческий фон и техническое состояние самого рабочего органа. 1 ил.

1505464

Формула изобретения (.оста вигель (.. 33 рс г<кий

Релактор H Рогулич T<) f)<.л И. Верее Корректор М Макси<пишине<(3 кнз Э288 Тираж ()21 !1олп и снос

В!1111111!1 Гос< ларствснно< о кос<и(<та но изобретснияч и откр) <тияс< нри Гf(fi (Х(:Р !!3(!38), Москва, Ж 3». Рас шслая наб, д 4, 5

fff)<))<зводствснно-издательский кочбина) «11ат )

Изобретение относится к сельскому хозяйству, в частности к электроприводу уборочного аппарата хлопкоуборочной машины.

Цель изобретения — повышение полноты машинного сбора хлопка-сырца путем учета агротехнического фона поля и технического состояния рабочего органа уборочного аппарата.

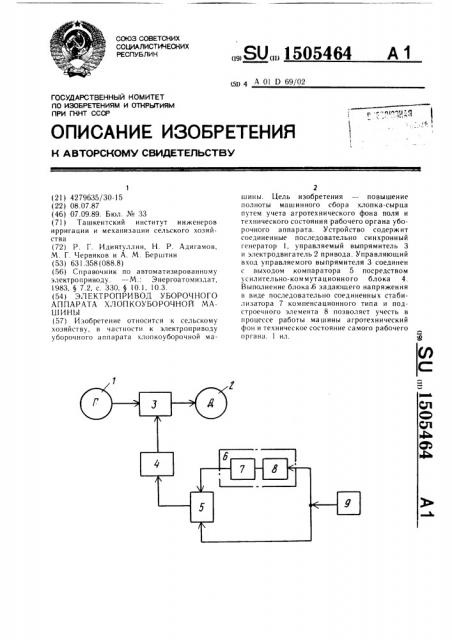

На чертеже представдена блок-схема элек- 1О тропривода уборочного аппарата хлопкоуборочной машины.

Электропривод содержит синхронный генератор 1, электродвигатель 2 привода уборочного аппарата, управляемый выпрямитель 3, усилительно-коммутационный блок 4, компаратор 5, блок 6 задающего напряжения с последовательно соединенными стабилизатором 7 компенсационного типа и подстроечным элементом 8, датчик 9 величины крутящего момента рабочего органа О уборочного аппарата. Выход датчика 9 крутящего момента соединен с первым входом компаратора 5 непосредственно, а с вторым входом — через блок 6 задающего напряжения, при этом выход компаратора 5 соединен с управляющим входом упранляе- 25 мого выпрямителя 3 через усилительнокоммутационный блок 4.

Электропривод работает следующим образом.

Сигнал от датчика 9 величины крутящего момента рабочего органа уборочного аппарата с учетом агротехнического фона поля и технического состояния рабочего органа уборочного аппарата подается на два входа компаратора 5: один — непосредственно на первый вход, на второи вход — — через подстроечный элемент 8 и стабилизатор 7 блока 8 задаю!цего напряжения.

Сигналом заданного напряжения является величина крутящего момента холостого 40 вращения барабанов уборочного аппарата перед заездом машины в поле. Заданное напряжение фиксируется стабилизатором

7 и балансируется на первом и втором входах компаратора 5 подстроечным элементом 8, выведенным t(3 пульт управления 4 к механику-водителю. Балансировка дает возможность исключить влияние технического состояния рабочего органа уборочного аппарата на режим его работы.

При работе машины в поле величина крутящего момента на рабочем органе барабанах уборочного аппарата меняется в зависимости от агротехнического фона, соответственно меняется величина сигнала от датчика 9 крутящего момента. В компараторе 5 происходит аглебраическое сравнение напряжения, поступающего с первого входа и заданного, поступающего с второго входа компаратора. Далее разность сигналов подается через усилительно-коммутационный блок 4 на управляемый выпрямитель 3 и электродвигатель 2 уборочного аппарата, который автоматически меняет скорость соответственно агротехническому фону поля.

Перед каждым заездом в поле механик-водитель должен подстроечным элементом 8 сбалансировать напряжение на первом и втором входе компаратора 5 при холостом вращении рабочего органа уборочного аппарата.

Электропривод уборочного аппарата хлопкоуборочной машины, содержащий синхронный генератор, управляемый выпрямитель и электродвигатель привода рабочего органа, которые соединены последовательно, усилительно-коммутационный блок, компаратор, блок задающего напряжения и датчик крутящего момента рабочего органа, отличающийся тем, что, с целью повышения полноты машинного сбора хлопка-сырца путем учета агротехнического фона поля и технического состояния рабочего органа уборочного аппарата, блок задающего напряжения выполнен в виде соединенных последовательно стабилизатора компенсационного типа и подстроечного элемента, при этом выход датчика крутящего момента рабочего органа соединен с первым входом компаратора непосредственно, а с вторым входом последнего — через блок задающего напряжения, причем выход компаратора соединен с управляющим входом управляемого выпрямителя через усилительнокоммутационный блок.
