Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - повышение эксплуатационной надежности. Устройство для регулирования температуры в парнике содержит поворотную относительно каркаса раму 1. На раме 1 со стороны оси ее поворота установлены резервуар и соединенный с ним гидроцилиндр 3, на котором размещена втулка. При повышении температуры жидкость, залитая в резервуар, начинает расширяться. Плунжер, перемещаясь, через тяги 7 и 9 передает давление раме 1, заставляя ее поворачиваться в петлях и открывать доступ наружного воздуха. 2 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

<2 1) 4292950>

ТЕИПЕРАТУРЫ В ПАРНИКЕ (57) Изобретение относится к сельскому хозяйству. Цель изобретения повышение эксплуатационной надежно„.SU„„1505474 A 1 (50 4 А 01 С 9/24

2 сти. Устройство для регулирования температуры в парнике содержит поворотную относительно каркаса раму

1. На раме 2 со стороны оси ее поворота установлены резервуар и соединенный с ним гидроцилиндр 3, на котором размещена втулка. При повышении температуры жидкость, залитая в резервуар, начинает расширяться.

Плунжер, перемещаясь, через тяги 7 и 9 передает давление раме 1, заставляя ее поворачиваться в петлях и открывать доступ наружного воздуха.

2 ил.

1505474

Изобретение относится к сельскому хозяйству.

Цель изобретения — повышение эксплуатационной надежности. 5

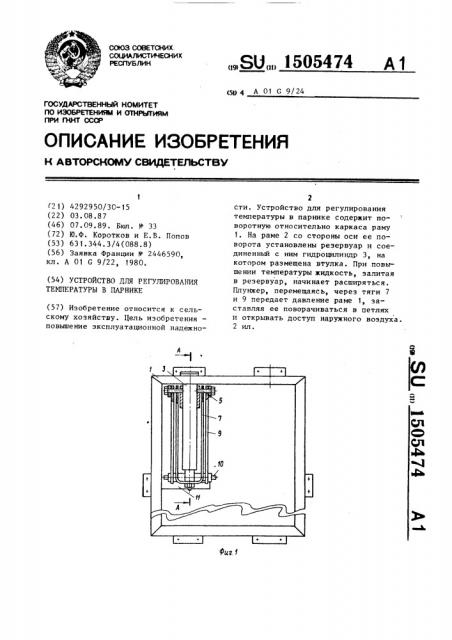

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг ° 2 разрез А-А на фиг. 1.

Устройство содержит поворотную относительно каркаса парника (не по- 10 казан) раму 1, привод поворота которой выполнен в виде соединенных между собой резервуара 2 и гидроцилиндра 3.

Резервуар 2 установлен на раме 1 15 со стороны оси ее поворота и в одной плоскости с гидроцилиндром 3. На последнем размещена втулка 4, которая

".oåäèHåHà с помощью имеющей пальцы

5 скобы 6 с тягой 7, закрепленной на 20 плунжере 8 гидроцилиндра 3, а также с тягами 9, расположенными на оси 10 поворота планки 11, закрепленной на раме 1.

Резервуар 2 и рама 1 соединены петлями 12. В резервуаре 2 установлена пробка 13 с прокладкой 14. В раме 1 установлено стекло 15. Плунжер снабжен пружиной 16.

Устройство работает следующим об- 30 разом.

При повышении температуры внутри парника жидкость, залитая в резервуар 2 через пробку 13, начинает расширяться, воздействуя на торец плун- 35 ,жера 8. Последний, перемещаясь вместе с тягой 7, через пальцы 5 скобы

6 передает движение втулке 4 и тягам

9. Тяги 9, также перемещаясь вниз и поворачиваясь на пальцах 5, через 40 ось 10 планки 11 передают движение раме 1, заставляя поворачиваться ее в петлях. 12 и открывать доступ наружного воздуха в парник.

При полном открытии рамы 1 тяги 9 могут занять положение, перпендикулярное оси плунжера 8. При этом возвращение рамы 1 в исходное положение в начальный момент при понижении температуры жидкости, т.е. понижении температуры в парнике, будет осуществляться пружиной 16. Дальнейшее закрытие устройства происходит под действием силы тяжести рамы 1.

При достижении в парнике первоначальной температуры обеспечивается закрытие рамы 1.

Фор мула из обретения

Устройство для регулирования температуры в парнике, содержащее поворотную относительно каркаса раму, привод поворота которой выполнен в виде соединенных между собой резервуара для жидкости и гидроцилиндра, плунжер которого соединен с рамой, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, резервуар для жидкости установлен на раме со стороны оси ее поворота и в одной плоскости с гидроцилиндром, при этом на гидроцилиндре размещена втулка, которая соединена с помощью имеющей пальцы скобы с тягой, закрепленной на плунжере, и с тягами, расположенными на оси поворота планки, закрепленной на раме, причем плунжер выполнен подпружиненным.

1505474 фиг.2
