Класс 21g 13оа № 150550

СССР

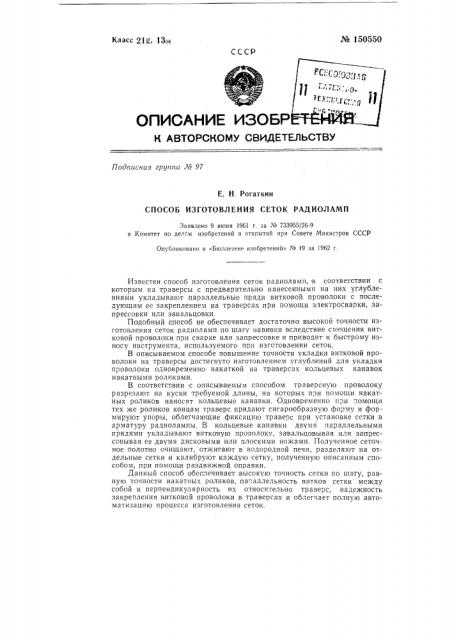

ОПИСАНИЕ ИЗОБР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гриппа М 97

Е, Н. Рогаткин

СПОСОБ ИЗГОТОВЛЕН ИЯ СЕТОК РАДИОЛАМП

Заявлено 9 июня 1961 г. за М 733955/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 19 за 1962 г.

Известен способ изготовления сеток радиоламп, в соответствии с которым на траверсы с предварительно нанесенными на них углублениями укладывают параллельные пряди витковой проволоки с последующим ее закреплением на траверсах при помощи электросварки, запрессовки или завальповки.

Подобный способ не обеспечивает достаточно высокой точности изготовления сеток радиоламп по шагу навивки вследствие смещения витковой проволоки lIpH сварке или запрессовке и приводит к быстрому износу инструмента, используемого при изготовлении сеток.

В описываемом способе повышение точности укладки витковой проволоки на траверсы достигнуто изготовлением углублений для укладки проволоки одновременно накаткой на траверсах кольцевых канавок накатными роликами.

B соответствии с описываемым способом траверсную проволоку разрезают на куски требуемой длины, на которых при помощи накатных роликов наносят кольцевые канавки. Одновременно при помощи тех же роликов концам траверс придают сигарообразную форму и формируют упоры, облегчающие фиксацию траверс при установке сетки в арматуру радиолампы. В кольцевые канавки двумя параллельными прядями укладывают витковую .проволоку, завальцовывая или запрессовывая ее двумя дисковыми или плоскими ножами. Полученное сеточное полотно очищают, отжигают в водородной печи, разделяют на отдельные сетки и калибруют каждую сетку, полученную описанным способом, при помощи раздвижной оправки.

Данный способ обеспечивает .высокую точность сетки по шагу, равную точности накатных роликов, параллельность витков сетки между собой и перпендикулярность их относительно траверс, надежность закрепления витковой проволоки в траверсах и облегчает полную автоматизацию процесса изготовления сеток. № 150550

Предмет изобретения

Способ изготовления сеток радиоламп путем наложения на траверсы с предварительно нанесенными углублениями параллельных прядей витковой проволоки .с последующим ее закреплением электросваркой, з йрессовкой или завальцовкой, от л и ч а ю шийся тем, что, с целью повышения точности изготовления сеток по шагу навивки и долговечности инструмента, на каждой траверсе углубления для укладки витковой проволоки изготовляют одновременно путем накатки кольцевых канавок накатными роликами.
