Резонатор для вибростенда

Резонатор для вибростенда

Иллюстрации

Показать все

Реферат



Изобретение относится к вибрационной технике и расширяет эксплуатационные возможности за счет увеличения амплитуды колебаний в низкочастотном диапазоне. Упругий элемент резонатора выполнен в виде нескольких С-образных пружин 1 из листового материала, симметрично расположенных относительно продольной оси резонатора. Концы пружин скреплены с приспособлением 2 для установки на резонаторе испытуемого изделия 3 и приспособлением для закрепления резонатора на подвижной части 6 вибростенда. Резонатор снабжен направляющим устройством, включающим шток 9 и втулку 10 с подшипниками 11 качения. Части направляющего устройства закреплены на приспособлениях. Малая жесткость С-образных пружин обеспечивает работоспособность резонатора при амплитудах колебаний в несколько десятков мм, а наличие направляющего устройства обеспечивает низкий уровень поперечных составляющих колебаний. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„150559

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГКНТ СССР (2 1) 42 18251/2 5-28 (22) 15,01.87 (46) 07.09.89. Бюл. У 33 (72) Д.М.Сорока и В.Ф.Лнсюткин (53) 620.178.5 (088.8) (56) Микуцкий С.А. Устройство для снятия амплитудной характеристики виброиэмерительного преобразования °Опыт измерения параметров вибраций.

Л.:Ленинградский дом научно-технической пропаганды, 1973, с.38-39.

Патент США N 3640124, кл. 73-71 ° 6, 1972. (51) 4 В 06 В 3/02 // G 01 М 7!00

2 (54) РЕЗОНАТОР ДЛЯ ВИБРОСТЕНДА (57) Изобретение относится к вибрас ционной технике и расширяет эксплуатационные возможности за счет увеличения амплитуды колебаний в низкочастотном диапазоне. Упругий элемент резонатора выполнен в виде нескольких С-образных пружин 1 из листового материала, симметрично расположенных относительно продольной оси резонатора. Концы пружин скреплены с приспособлением 2 для установки на

3 1505596 резонаторе испытуемого изделия 3 и приспособлением для закрепления резотора на подвижной части 6 вибростен- да. Резонатор снабжен направляющим

5 устройством, включающим шток 9 и втулку 10 с подшипниками 11 качения.

Части направляющего устройства закреплены на приспособлениях. Малая жесткость С-обраэных пружин обеспечивает работоспособность резонатора при амплитудах колебаний в несколько десятков мм, а наличие направляющего устройства обеспечивает низкий уровень поперечных составляющих колебаний. 2 ил.

Изобретение относится к вибрационной технике, а именно к резонаторам для вибростендов, служащих для получения повышенных амплитуд вибрации при виброиспытаниях изделий и калибровке виброизмерительных преобразователей.

Цель изобретения — расширение эксплуатационных возможностей за счет увеличения амплитуды колебаний» в низкочастотном диапазоне.

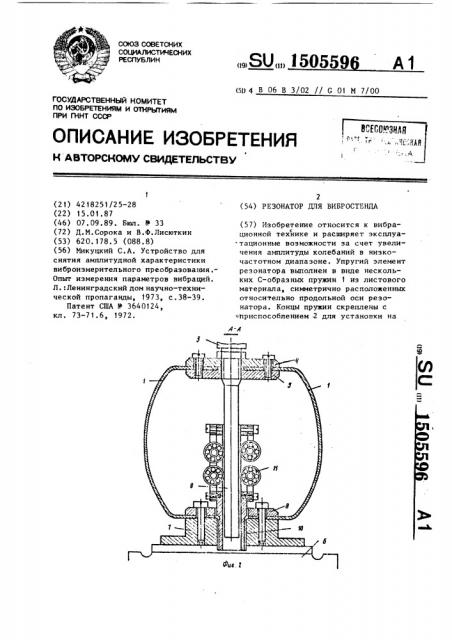

На фиг. 1 изображен резонатор, вид сверху; на фиг. 2 — разрез А-А на фиг. 1.

Основной частью резонатора является упругий элемент, выполненный иэ нескольких, в частности трех, С-образных пружин 1 малой жесткости, изготовленных из полосы листового материала и расположенных симметрично относительно продольной оси резонатора. Концы каждой пружины 1 скреплены с приспособлением 2 для установки на резонаторе испытуемого изделия ,3, включающим два диска 4 и 5, между которыми эажимаются одни концы пружин 1, и приспособлением для закреп- . ления резонатора на подвижной части

6 вибростенда, включающим основание .7 и накладку 8, между которыми эажиаются вторые концы пружин 1. Резонаор снабжен направляющим устройством, включающим шток 9, который в приведенном примере выполнения соединен резьбой с дисками 5, 4 и 6 приспособления 2, и ввернутую в основание

7 втулку 10 с установленными на ней подшипниками 11 качения (в часч ности, в количестве трех пар), с которыми контактирует шток 10.

Размеры, материал и число С вЂ образных пружин 3 выбраны иэ условия обеспечения требуемой собственной частоты одномассовой колебательной системы, образованной упругим элементом и приспособлением 1 с присоединительными массами испытуемого изделия и

15 штока 10, в диапазоне низких часто т вибростенда.

При работе вибростенда амплитуда колебаний приспособления 2 с испытуемым изделием 3 повышается в несколько раз по сравнению с амплитудой колебаний подвижной части 6 вибростенда за счет резонансного усиления колебаний, Благодаря малой жесткос*ти С-образных пружин резонатора в направлении возбуждаемых колебаний, по сравнению с упругим элементом в виде плоской пружины тех же размеров. и из того же материала, обеспечивается работоспособность резонатора без разрушения в большем диапазоне амплитуд колебаний. Наличие направляюще„ го устройства обеспечивает низкий уровень (порядка 4X) поперечных колебаний приспособления 2 при больших

35 (порядка 50 мм) амплитудах продольных колебаний. формула изобретения

Резонатор для вибростенда, содержащий упругий элемент, выполненный из полосы листового материала, и скрепленные с ним приспособления на резонаторе испытуемого изделия и для закрепления резонатора на подвижной

45 части вибростенда, о т л и ч а ю— шийся тем, что,, с целью расширения эксплуатационных возможностей за счет увеличения амплитуды колебаний в низкочастотном диапазоне, он

50 снабжен направляющим устройством, включающим шток и втулку с подшипниками качения, при этом одна из частей направлякщего устройства закреп- лена на приспособлении для установки

55 на резонаторе испытуемого изделия, а другая — на приспособлении для закрепления резонатора на подвижной части вибростенда, а упругий элемент выполнен в виде нескольких С-образСоставитель В.Шехтер

Техред М.Дидык КоРРектоР . С,Черни

Редактор В.Ланко

Подписное

Заказ 5378/8

Тираж 421

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 ных пружин, симметрично расположенных относительно продольной оси ре1505596 6 зонатора и скрепленных концамп с приспособлениями,
