Реферат



Изобретение относится к обработке металлов давлением и может быть использовано при накатывании зубчатых профилей на цилиндрических заготовках. Цель изобретения - расширение технологических возможностей за счет увеличения диапазона размеров обрабатываемых заготовок. В ходе процесса заготовка устанавливается между неподвижной планкой и накатным роликом, который имеет возможность вращения и поступательного перемещения. Ролику сообщается поступательное перемещение со скоростью, равной линейной скорости перемещения заготовок. При этом заготовка движется между накатными инструментами, а на ее поверхности формируется требуемый профиль. Во время накатывания заготовка поддерживается толкателем, который перемещается синхронно с накатным роликом. Равенство скоростей ролика, заготовки и толкателя соблюдается при любом диаметре заготовок, что позволяет увеличить диапазон размеров обрабатываемых заготовок. 2 ил.

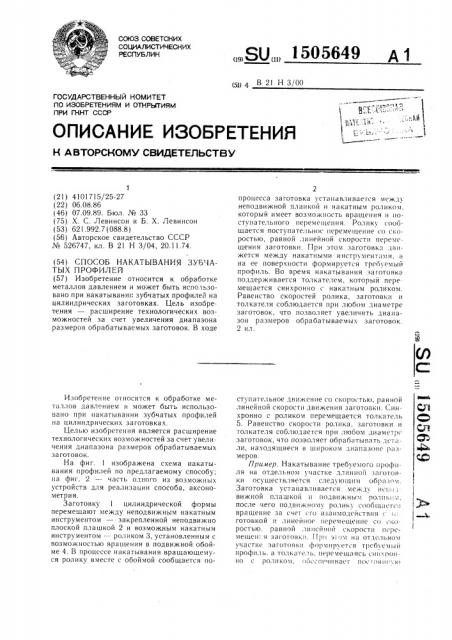

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1505649 А 1 д?3 4 В 21 Н 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4101715/25-27 (22) 06.08.86 (46) 07.09.89. Бюл. № 33 (75) Х. С. Левинсон и Б. Х. Левинсон (53) 621.992.7 (088.8) (56) Авторское свидетельство СССР № 526747, кл. В 21 H 3/04, 20.11.74. (54) СПОСОБ НАКАТЪ|ВАНИЯ ЗУБ?1АТЪ|Х ПРОФИЛЕЙ (57) Изобретение относится к обработке металлов давлением и может быть испо. (ьзовано при накатывании зубчатых профилей на цилиндрических заготовках. Цель изобретения — расширение технологических возможностей за счет увеличения диапазона размеров обрабатываемых заготовок. В ходе

Изобретение относится к обработке металлов давлением и может быть использовано при накатывании зубчатых профилей на цилиндрических заготовках.

Целью изобретения является расширение технологических возможностей за счет увеличения диапазона размеров обрабатываемых заготовок.

На фиг. 1 изображена схема накатывания профилей по предлагаемому способу; на фиг. 2 — часть одного из возможных устройств для реализации способа, аксонометрия.

Заготовку 1 цилиндрической формы перемешают между неподвижным накатным инструментом — закрепленной неподвижно плоской плашкой 2 и возможным накатным инструментом — роликом 3, установленным с возможностью вращения в подвижной обойме 4. В процессе накатывания вращающемуся ролику вместе с обоймой сообщается попроцесса заготовка устанавливаегся между неподвижной планкой и накатным роликом. который имеет возможность вращения и I?0ступательного перемещения. Ролику сообщается поступательно» перемещение»о скоростью, равной линейной скорости перемсщения заготовки. Г1ри этом заготовка ??3??жется между накатными инструх?е??т?? х??3, и на ее поверхности формируется требуемый профиль. Во время накатывания заготовка поддерживается толкателем, который перемешается синхронно «H ?(T???? M poëèêîì.

Равенство скоростей ролика, заготовки и толкателя соблюдается при любом диаметре заготовок, что позволяет увеличить диапазон размеров обрабатываемых заготовок.

2 ил. ступательное движение со скоростью, равной линейной скорости движения заготовки. Синхронно с роликом перемешается толкатель

5. Равенство скорости ролика, заготовки и толкателя соблюдается при любом диаметр» заготовок, что позволяет обрабатывать д»тс?ли, находящиеся ?3 широком диапазоне размеров.

Пример. Накатывание требуемого ?? рофиля на отдельном участке длинной заготовки осуществляется следу?o?L??? 3? образ(и.

Заготовка устанавливается между и.?:,?; вижной пла?пкой и подвижным рол?? к(;,?, после чего подвижному ролику»ообщает»,I вращение за счет»го взаимодействия» готовкой и линейное ??еремещенне со коростью. равной ли??сйной скорости п»рсмещен::я загoTo?3? I?. 11ри э-,ох? на отд»льном участке заготовки фор3? и133 ется требуемый профиль. а толкатель, перемещаясь сннхро??но с роликом, (?(?»с??(ч???3а»T по(гоя? I? ?() 1505649

3 поддержку и необходимое положение заготовки в горизонтальной плоскости.

Предлагаемый способ позволяет расширить диапазон размеров обрабатываемых заготовок и обеспечивает накатывание профилей с помощью накатного инструмента простой конструкции. вращающимся роликом и неподвижной плашкой и формируют на ней требуемый профиль с постоянной поддержкой в процессе формирования, отличающийся тем, что, с целью расширения технологических возможностей за счет увеличения диапазона размеров обрабатываемых заготовок, вращающемуся ролику сообщают дополнительФормула изобретения но поступательное перемещение в направлении накатывания, причем линейную скоСпособ накатывания зубчатых профилей, 1О рость ролика выбирают равной линейной при котором заготовку перемещают между скорости перемещения заготовки.
