Изобретение относится к станкостроению , в частности, к устройствам для ограждения зоны резания металлорежущих станков. Цель изобретения - расширение технологических возможностей устройства. Цель достигается за счет обеспечения возможности использовать станок в ручном и автоматическом режимах работы. Устройство для ограждения зоны резания станка содержит неподвижные и подвижную 4 панели. На подвижной панели 4 закреплен механизм захвата цепной передачи 7, при помощи которой происходит перемещение панели 4. Механизм захвата содержит неподвижную губку 8, подвижную губку 9 и маховик. Подвижная губка 9 подпружинена к губке 8 пружиной 10. Усилие поджима регулируется гайкой 11. Подвижная губка 9 при помощи шпильки 12, гайки 13 и гибкой тяги 14 соединена с маховиком. В автоматическом режиме работы станка цепная передача 7 зажата между губками 8 и 9. Перемещение панели 4 осуществляется электромеханическим приводом. При работе в другом режиме эксплуатации станка оператор вращением маховика перемещает посредством гибкой тяги 14 подвижную губку 9 в сторону от неподвижной губки 8 и освобождает подвижную панель 4 от связи с цепной передачей 7. Подвижная панель 4 перемещается оператором вручную. При вращении маховика в противоположную сторону пружина 10 перемещает подвижную губку 9 в сторону губки 8 и цепную передачу 7 между этими губками. Станок готов к работе в автоматическом режиме. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

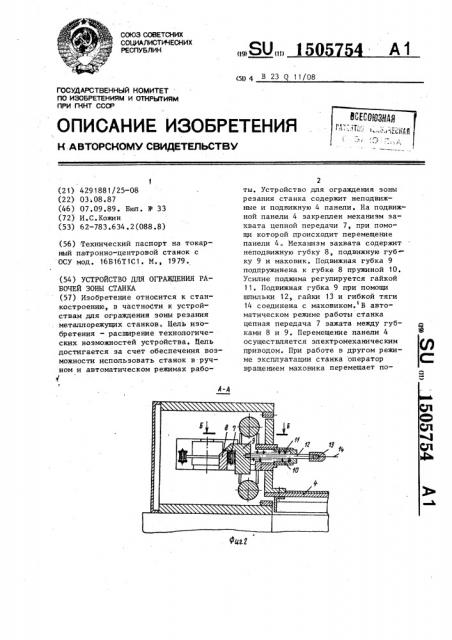

А1 (19)SU(II) 15 (5t} 4 В 23 Я 11/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

8t"E-"0ЖЮ

1 (21) 4291881/25-08 (22) 03..08.87 (46) 07.09.89. Бюп. ¹ 33 (72) И.С.Кожин (53) 62-783.634.2(088 ° 8) А-А

Фиг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (56) Технический паспорт на токарный патронно-центровой станок с ОСУ мод. 16Б16Т1С1. М., 1979. (54) УСТРОЙСТВО ДЛЯ ОГРАЩЦЕНИЯ РАБОЧЕЙ ЗОНЫ СТАНКА (57) Изобретение относится к станкостроению, в частности к устройствам для ограждения зоны резания металлорежущих станков. Цель изобретения — расширение технологических возможностей устройства, Цель достигается за счет обеспечения возможности использовать станок в ручном и автоматическом режимах рабо/

2 ты. Устройство для ограждения зоны резания станка содержит неподвижные и подвижную 4 панели. На подвижной панели 4 закреплен механизм захвата цепной передачи 7, при помощи которой происходит перемещение панели 4. Механизм захвата содержит неподвижную губку 8, подвижную губку 9 и маховик. Подвижная губка 9 подпружинена к губке 8 пружиной 10.

Усилие поджима регулируется гайкой

11. Подвижная губка 9 при помощи шпильки 12, гайки 13 и гибкой тяги

14 соединена с маховиком. В автоматическом режиме работы станка цепная передача 7 зажата между губками 8 и 9. Перемещение панели 4 осуществляется электромеханическим приводом. При работе в другом режиме эксплуатации станка оператор вращением маховика перемещает по3 1505754 средством гибкой тяги 14 подвижную губку 9 в сторону от неподвижной губки 8 и освобождает подвижную панель 4 от связи с цепной передачей

7. Подвижная панель 4 перемещается оператором вручную. При вращении маховика в противоположную сторону пружина 10 перемещает подвижную губку 9 в сторону губки 8 и зажимает цепную передачу 7 между этими губками. Станок готов к работе в автоматическом режиме. 3 ил.

Изобретение относится к станкостроению, в частности к устройствам для ограждения зоны резания металлорежущих станков.

Целью изобретения является расширение технологических возможностей устройства за счет его использования в ручном и автоматическом режимах работы станка.

На фиг.1 изображено устройство

1 для ограждения рабочей зоны стан ка, общий вид; на фиг.2 — сечение

А-А на фиг.1; на фиг.3 — сечение Б-Б на фиг.2.

Устройство для ограждения зоны резания станка содержит неподвижные панели 1 и 2, жестко закрепленные на станке 3. Подвижная панель 4 закреплена консольно в корпусе 5 и перемещается относительно этого

1 корпуса с помощью электромеханиче; ского привода 6 и цепной передачи 7.

; На подвижной панели 4 закреплен ме1 .,ханизм захвата цепи, содержащий неподвижную губку 8 и подвижную губку 9,подпружиненную при помощи пружины 10 к неподвижной губке 8. Усилие поджима регулируется гайкой !

11. Подвижная губка 9 с помощью, 1 ! шпильки 12, гайки 13 и гибкой тяги

14 соединена с маховиком 15.

Устройство работает следующим образом.

В автоматическом режиме эксплуа, тации станка (в составе робототехнологического комплекса) подвижная панель 4 перемещается электромеханическим приводом 6. Цепная передача

7 зажата между губками 8 и 9. При переходе на работу в ручном режиме эксплуатации станка оператор вращением маховика 15 против часовой стрелки перемещает посредством гибкой тяги 14 подвижную губку 9 в сторону от неподвижной губки 8 и освобождает подвижную панель 4 от свя20 зи с цепной передачей 7. Подвижная панель 4 перемещается оператором вручную. При вращении маховика 15 по часовой стрелке пружина 10 перемещает подвижную губку 9 в сторону

25 губки 8 и зажимает цепь 7 между этими губками. Станок готов работать в автоматическом режиме.

Формула из обр ет ения

Устройство для ограждения рабочей зоны станка, содержащее установленные на станке подвижную-и неподвижную панели, привод перемещения подвижной панели с цепной передачей, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, устройство снабжено механизмом захвата цепи, 40 закрепленным на пОдВижнОЙ панели и выполненным в виде охватывающих цепь двух губок и маховика, причем одна из губок установлена с возможностью перемещения Относительно

45 второй губки, подпружинена к ней и связана через введенную в устройство гибкую тягу с маховиком.

1505754
