Фотонаборная машина

Фотонаборная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к полиграфической технике , в частности, к фотонаборным машинам. Цель изобретения - расширение технологических возможностей. Фотонаборная машина, содержит шрифтоноситель, источник света, оптическую систему с двумя или более объективами, фильмовый канал с кадровым окном для фотографирования знаков и устройство транспортирования фотоматериала через фильмовый канал в приемную кассету. Причем параллельно указанному фильмовому каналу выполнен дополнительный канал с кадровым окном для фотографирования знаков на фотоматериале меньшего формата, который имеет профилированный участок, сопрягающий дополнительный канал с первым указанным каналом в зоне передачи фотоматериала в устройство транспортирования. При этом каждый из объективов сфокусирован относительно плоскости изображения соответствующего канала. 4 ил.

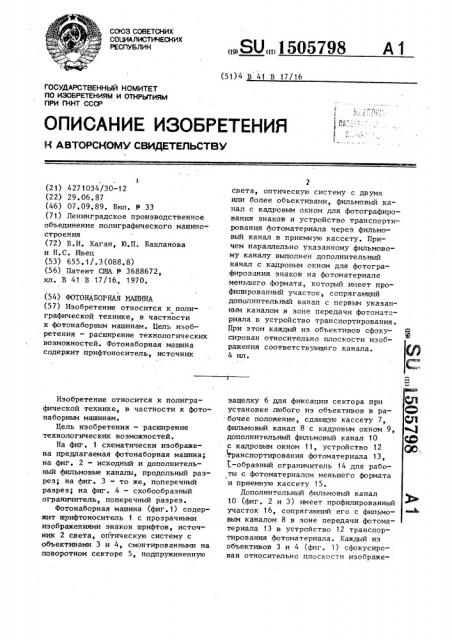

СОЮЗ СОВЕТСКИХ

C0LlHAËÈÑTÈ×ЕСНИХ

РЕСПУБЛИК

„„SU„,1505798 (51)4 41 В 17/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

110 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1. (21) 4271034/30-12 (22) 29.06.87 (46) 07.09,89. Бюл. Р 33 (71) Ленинградское производственное объединение полиграфического машиностроения (72) В.И. Каган, Ю.П. Бакланова и Н.С. Швец (53) 655.1/.3(088.8) (56) Патент США Р 3688672, кл. В 41 В 17/16, 1970. (54) ФОТОНАБОРНАЯ МАШИНА (57) Изобретение относится к полиграфической технике, в частности к фотонаборным машинам. Цель изобретения — расширение технологических воэможностей. Фотонаборная машина содержит шрифтоноситель, источник

Изобретение относится к полиграфической технике, в частности к фотонаборным машинам.

Цель изобретения — расширение технологических воэможностей.

На фиг. 1 схематически изображена предлагаемая фотонаборная машина; на фиг. 2 — исходный и дополнительный фильмовые каналы, продольный разрез; на фиг. 3 — то же, поперечный разрез; на фиг, 4 — скобообраэный ограничитель, поперечный разрез.

Фотонаборная машина (фиг.1) содержит шрифтоноситель 1 с прозрачными изображениями знаков шрифтов, источник 2 света, оптическую систему с объективами 3 и 4, смонтированными на поворотном секторе 5, подпружиненную

2 света, оптическую систему с двумя или более объективами, фильмовый канал с кадровым окном для фотографирования знаков и устройство транспортирования фотоматериала через фильмовый канал в приемную кассету. Причем параллельно указанному фильмовому каналу выполнен дополнительный канал с кадровым окном для фотографирования знаков на фотоматериале меньшего формата, который имеет профилированный участок, сопрягающий дополнительный канал с первым указанным каналом в зоне передачи фотоматериала в устройство транспортирования.

При этом каждый из объективов сфокусирован относительно плоскости изображения соответствующего канала.

4 ил. защелку 6 для фиксации сектора при установке любого из объективов в рабочее положение, сдающую кассету 7, фильмовый канал 8 с кадровым окном 9, дополнительный фильмовый канал 10 с кадровым окном 11, устройство 12

- транспортирования фотоматериала 13, 1-образный ограничитель 14 для работы с фотоматериалом меньшего формата ! и приемную кассету 15.

Дополнительный фильмовый канал

10 (фиг. 2 и 3) имеет профилированный участок 16, сопрягающий его с фильмовым каналом 8 в зоне передачи фотоматериала 13 в устройство 12 транспортирования фотоматериала. Каждый из объективов 3 и 4 (фиг. 1) сфокусирован относительно плоскости изображе3 1505798 ния соответствующих каналов 8 и 10.

Г-образный ограничитель 13 (фиг. 1 и 4) расположен в зоне между устройством 12 транспортирования фотоматери5 ала и приемной кассетой 14 и содержит пружину 17, шпильку 18 и гайку 19.

Предлагаемая фотонаборная машина работает следующим образом.

С непрерывно врашающегося шрифто- »0 носителя 1 (фиг. 1) происходит побуквенное фотографирование знаков на узкую полосу рулонного фотоматериала.

Когда нужный знак появляется н зоне фотографирования по команде управляющего устройства (не показано),включается источник 2 света и изображение фотографируемого знака через один из объективов оптической системы, установленной в рабочее положение 20 проецируется на фотоматериал 13, находящийся в фильмовом канале. Развертка знака по строке обеспечивается устройством 12 транспортирования, которое перемещает фотоматериал на вели-25 чину, равную ширине сфотографированного знака. С целью повышения эконо мичности эксплуатации и расширения технологических возможностей машины предусмотрена возможность использона- Зр ния в ней фотоматериалов различной ширины н зависимости от величины кегля набираемьвс знаков.

При наборе знаков большими кеглями в рабочее положение устанавливает- 35 ся объектив с большим коэффициентом увеличения и используется более широкий фотоматериал, который устанавливается в фильмовый канал 8 (фиг. 2 и 3). В том случае, когда набираются 4р знаки малых кеглей, в рабочее положение устанавливается объектив с меньшим коэффициентом увеличения, в более узкий фотоматериал устанавливается в дополнительный фильмовый 45 канал 10, который имеет профилированный участок 16, сопрягающий его с фильмовым каналом для более широкого фотоматериала в зоне передачи его н устройство транспортирования. При этом каждый из объектинов сфокусирован относительно плоскости изображежения соотнетствующего канала. Для повышения надежности работы при работе с более узким фотоматериалом предусмотрен » -образный ограничитель 14 (фиг. 4), который поворотом гайки 19 вводится в фильмовый канал (показано пунктиром). Расположение фотоматериала 13 внутри ограничителя позволяет исключить его смещение и тем самым улучшить условия транспортирования его н приемную кассету 15.

Применение изобретения позволяет снизить расход дефицитных и дорогостоящих серебросодержащих фотоматериалов.

Объем набора кеглем до 72 пунктов состаляет более 50Х всего объема набора. Такой набор может быть выполнен из фотоматериала шириной 35 мм, что позволит уменьшить его расход в два раза.

Формула изобретения

Фотонаборная машина, содержащая шрифтоноситель, источник света, оптическую систему с объективами, фильмовый канал с кадровым окном для фотографирования знаков и устройство транспортирования фотоматериала через фильмовый канал в приемную кассету, отличающаяся тем, что, с целью расширения технологических возможностей фотонаборной машины, она снабжена установленным параллельно основному по меньшей мере одним дополнительным фильмовым каналом с кадровым окном для фотографирования знаков, имеющим профильный участок, сопрягающий дополнительный канал с основным в зоне передачи фотоматериала в устройство транспортирования, при этом кадровые окна для фотографирования знаков расположены на одной оси симметрии.

1505798

1505? 98

Составитель И. Королев

Техред N.Äèäûê Корректор Э. Лончакова

Редактор Л. Зайцева

Заказ 5383/18 Тираж 339 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101
