Реферат



Изобретение относится к ручному изготовлению ковров и позволяет повысить производительность и облегчить процесс навивки основы. Для этого на валах 2 и 3 установлены звездочки 9 и 10, связанные съемной цепью 8, на которой закреплен крючок 11 для привязывания конца нити основы. Процесс сновки осуществляется в следующей последовательности. Звездочки 9 и 10 перемещают вдоль валов 2 и 3 до правого края выбранной ширины основы и фиксируют устройствами фиксации 22 и 23. На звездочки 9 и 10 устанавливается в соответствии с выбранной длиной основы цепь 8. К крючку 11, закрепленному на цепи 8, привязывается конец нити основы. Вращением рукоятки 7 червячной передачи 6 нить основы навивается на верхний и нижний валы. По окончании сновки начало и конец нити основы закрепляется на валах 2 или 3, а цепь 8 снимается. 2 ил.

5995 А1 со)оз советсних социАлистичесних

РЕСПУБЛИК (19) (1!) (51) 4 D 03 D 29 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМЪГ СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

rlo иэоБРетениям и отнРытиям

ПРИ ГКНТ СССР (21) 4260269/28-12 (22) 11. 06. 87 (46) 07.09.89. Бюл. ¹ 33 (71) Специализированный комбинат по надомному труду Министерства местной промышленности АрмССР (72) Э.Г. Саркисян (53) 677.643(088.8) (56) Авторское свидетельство СССР. № 230742, кл. D 03 D 29/00, 1967.

Авторское свидетельство СССР № 1376698, кл. D 03 D 29/00, 1986.

2 (54) РУЧНОЙ КОВРОТКАЦК)Й СТАНОК (57) Изобретение относится к ручному изготовлению ковров и позволяет IIQ высить производительность и облегчить процесс навивки основы. Для этого на валах 2 и 3 установлены звездочки 9 и 10, связанные съемной цепью 8, на которой закреплен крючок 11 для привязывания конца нити основы. Процессе сновки осуществляетЯ ся в следующей последовательности.

С:

4д

Ю

Сд сО сО

10

Изобретение относится к ручному изготовлению ковров.

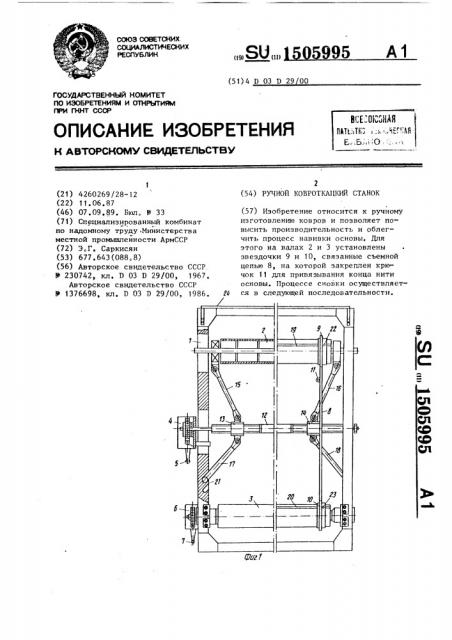

Пель изобретения вЂ, повышение про- 15 изводительности и облегчение заправки основы путем вращения валов вокруг сHО||х Осpй, На с пи . 1 показана схема станка, вид спереди; на фиг. 2 — то же, вид 20 сбоку, Станок содержит станину 1, верхний 2 и нижний 3 валы, ручной привод натяжения основы, включающий червячную передачу 4 с рукояткой 5, червяч- 25 ную передачу 6 с рукояткой 7 привода вращения Hà InB 2 и 3, цепь 8, звездочки 9 и 10, крючок для закрепления нити ос||швы 11, ходовой винт 12, гайки 13 и 1 |, тяги 15-18, шлицы 19 и

20, упоры 21, устройства 22 и 23 фиксации шестерен, пруток 24.

Валы 2 и 3 установлены в подшипниках. Червячная передача 4 укреплена на конце ходового винта 12, имеющего с одного ко||да левую, а с другого правую резьбы, На резьбу винта 12 на

Одинаковом расстонии от стоек станины 1 навернуты гайки 13 и 14, которые шарн||рно соединены с кулисами 40

15, 17 и 16, 18. Червячная передача 6 укреплена на оси вала 3. Пруток 24 предназначен для подвески пряжи.

Бал 3 получает вращение от рукоятки 7 червячной передачи 6, а вал

2 от гала 3 через цепную передачу 8 или от дв||жения нитей основы при снятой цепи. Вращение рукоятки 5 червячной передачи 4 приводит к передви-50 жению кулис, что в свою очередь вызывает синхронный подъем (или спуск) концов вала 2 и равномерное натяжение (ичи расслабление) нитей основы.

В зависимости от выбранной длины осноны нижние концы кулис устанавливаются в один из упоров 21.

Процесс сновки осуществляется в следу||щей последовательности.

Звездочки 9 и 10 перемещают вдоль валов 2 и 3 до правого края выбранной ширины основы и фиксируют устройствами 22 и 23 фиксации. На звездочки

9 и 10 устанавливается в соответствии с выбранной длиной основы цепь 8.

К крючку 11, закрепленному на цепи 8, привязывается конец нити основы. Затем вращением рукоятки 7 червячной передачи 6 нить основы навивается на верхний и нижний валы.

Для обеспечения равномерной плотности сновки t и предотвращения сползания основы на валах 2 и 3 крепятся зубчатые рейки с шагом зубьев, соответствующим выбранной плотности сновки нитей основы (He показаны).

По окончании сновки начало и конец нити основы закрепляются на валу 2 или 3, а цепь 8 снимается. Чтоб звездочки 9 и 10 не мешали, их отодвигают к краям валов 2 и 3.

Зевообразовательный механизм съемный и устанавливается на станок после навивки основы.

Экономическая эффективность от применения ковроткацкого станка предлагаемой конструкции достигается за счет снижения трудоемкости и увеличения скорости сновки не менее чем в 3 раза.

Формула и з о б р е т ения

Ручной ковроткацкий станок, содержащий верхний и нижний валы для основы, концы которых размещены в станине станка, механизм навивки основы на валы и механизм натяжения основы, имеющий винтовую передачу, включающую ходовой винт с двусторонней нарезкой, связанный с ручным привором, и гайки, шарйивно соединенные с двумя парами тяг, по меньшей мере, одна из которых соединена с одним иэ валов, отличающийся тем, что, с целью повышения производитель3 1505995

Звездочки 9 и 10 псремещают вдоль пи 8, привязывается конец нити основ,в 2 „ 3 до пр,„,ого края выбран- вы. Вр ще нем рукоят и 7 червяч ой ной ширины основы и фиксируют устрой- передачи 6 нить основы навивается ствами фиксации 22 и 23. На звездоч- на верхний и нижний валы По оконч

5 ки 9 и 10 устанавливается в соответ- H сновки начало и конец нити осноствии с выбранной длиной основы цепь вы закрепляются На валу 2 или 3, а

8, К крючку 11, закрепленному на це- цепь 8 снимается. 2 ил.

5 1505995 6 ности и облегчения заправки станка нити основы, при этом оба вала снабосновы, механизм навивки основы на жены продольными зубчатыми рейками валы имеет зубчатую передачу, эвеэ- для распределения витков основных дочки которой установлены на валах нитей в соответствии с плотностью с возможностью продольного перемеще- ковра, а одни из валов — ручным при5 ния, а цепь выполнена съемной и снаб- водом, жена крючком для привязывания конца

Риг. 2
