Устройство для транспортировки длинномерного материала

Устройство для транспортировки длинномерного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для транспортировки длинномерного материала в текстильной, хлопкопрядильной промышленности и позволяет повысить эксплуатационные свойства технических средств. В устройстве в полости валиков протяжки выполнены лопатки в радиальном направлении по отношению к оси каждого валика, а по периметру валиков выполнены сквозные радиальные каналы, сообщающиеся с полостью валиков. Торцовая поверхность каждого валика имеет осевое отверстие. При вращении валиков протяжки в их полости создается избыточное давление воздуха, который через радиальные каналы поступает в рабочую зону и препятствует отклонению и намотам нитевидного материала. 2 ил.

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 D 01 D 13/02

ВСЕСОЮЗНАЯ

Растит" .iL;,";f3 Чсср

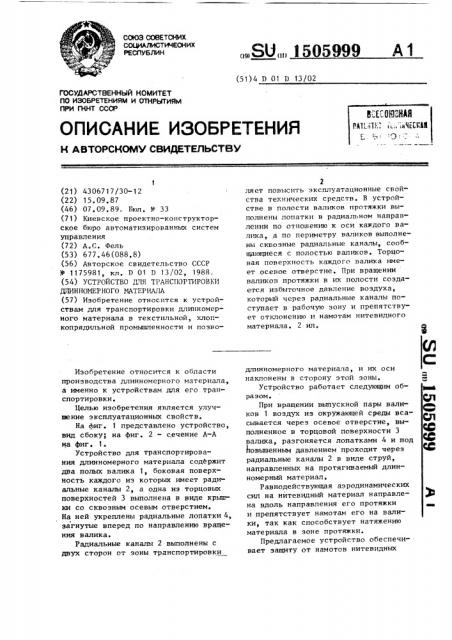

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4306717/30-12

1 (22) 15. 09,87 (46) 07. 09. 89„Бюл. N 33 (71) Киевское проектно-конструкторское бюро автоматизированных систем управления (72) А.С. Фель (53) 677.46(088,8) (56) Авторское свидетельство СССР

У 1175981, кл. D 01 D 13/02, 1988,, (54) УСТРОЙСТВО Д И ТРАНСПОРТИРОВКИ

ДПИННОМЕРНОГО МАТЕРИАЛА (57) Изобретение относится к устройствам для транспортировки длинномерного материала в текстильной, хлопкопрядильной промышленности и позвоИзобретение относится к области производства длинномерного материала, а именно к устройствам для его транспортировки.

Целью изобретения является улучшение эксплуатационных свойств, На фиг. 1 представлено устройство, вид сбоку; на фиг. 2 — сечение А-А на фиг. 1.

Устройство для транспортирования длинномерного материала содержит два полых валика 1, боковая поверхность каждого из которых имеет радиальные каналы 2, а одна иэ торцовых поверхностей 3 выполнена в виде крьппки со сквозным осевым отверстием.

На ней укреплены радиальные лопатки 4, загнутые вперед по направлению вращения валика.

Радиальные каналы 2 выполнены с двух сторон от эоны транспортировки

„. 80„„1505999 А 1

2 ляет повысить эксплуатационные свойства технических средств. В устройстве в полости валиков протяжки выполнены лопатки в радиальном направлении по отношению к оси каждого валика, а по периметру валиков выполнены сквозные радиальные каналы, сообщающиеся с полостью валиков. Торцовая поверхность каждого валика имеет осевое отверстие. При вращении валиков протяжки в их полости создается избыточное давление воздуха, который через радиальные каналы поступает в рабочую зону и препятствует отклонению и намотам нитевидного материала. 2 ил. длинномерного материала, и их оси наклонены в сторону этой эоны.

Устройство работает следующим образом.

9ч

При вращении выпускной пары вали- и ков 1 воздух из окружающей среды всасывается через осевое отверстие, выполненное в торцовой поверхности 3 валика, разгоняется лопатками 4 и под

Повышенным давлением проходит через Ж радиальные каналы 2 в виде струй, направленных на протягиваемый длинномерный материал.

Равнодействующая аэродинамических сил на нитевидный материал направле-,ф3 на вдоль направления его протяжки и препятствует намотам его на валики, так как способствует натяжению материала в зоне протяжки.

Предлагаемое устройство обеспечивает защиту от намотов нитевидных

3 150 материалов на транспортирующие валики протяжки, отличается простотой конструкции, не испытывает износа в процессе эксплуатации и не требует обслуживания и ремонта, что позволяет существенно улучшить эксплуатационные свойства.

Формула изобретения

Устройство для транспортировки длинномерного материала, содержащее полые валики протяжки, каждый из которых имеет средство для предотвращения подмотов, о т л и ч а ю щ е5999 4 е с я тем, что, с целью улучшения эксплуатационных свойств, средство для предотвращения подмотов каждого валика содержит лопатки, смонтированные в полости валика радиально относительно его продольной оси, и сквозные радиальные каналы, расположенные на боковой поверхности валика с двух сторон от зоны транспортировки длинномерного материала с наклоном в сторону последней, при этом одна из торцовых поверхностей валика яснеет осевое отверстие для подсоса

15 воздуха.

1505999

4-4

Составитель В. Клинаев

Техред М.Дидык Корректор Э. Лончакова

Редактор В. Петраш

Заказ 5395/28 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
