Буровая коронка

Буровая коронка

Иллюстрации

Показать все

Реферат



Изобретение касается бурения геологоразведочных скважин и предназначено для разрушения горных пород при колонковом способе бурения. Целью изобретения является повышение механической скорости и стойкости коронки при бурении в твердых горных породах. Коронка содержит корпус 1, неподвижные 2 и подвижные 3 секторы. Последние дополнительно армируются алмазосодержащими секторами 6, имеют возможность поворота по ходу вращения и опираются на пружины 7. При разбуривании мягких пород пружины 7 удерживают подвижные секторы 3 под заданным углом к забою в зависимости от величины осевой нагрузки. При бурении в твердых породах секторы 3 утапливаются в пазах корпуса, а секторы 6 вступают в работу, обеспечивая дальнейшее разрушение горной породы вместе с секторами 2. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А2 (5у 4 E 21 В IO/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 1084407 (21) 4298495/23-03 (22) 06.07.87 (46) 07.09.89. Бюл. II 33 (71) Казахский политехнический институт им. В.И.Ленина (72) В. Ф. Чихо ткин, И. Т. Аубакиров и E.È.Áû÷åíêîâ (53) 622.24.051 (038.8) (56) Авторское свидетельство СССР

Р 1084407, кл. E 21 В IO/48, 1983. (54) БУРОВАЯ КОРОНКА (57) Изобретение касается бурения геологоразведочных скважин и предназначено для разрушения горных пород при колонковом способе бурения. Це2 лью изобретения является повышение механической скорости и стойкости коронки при бурении в твердых горных породах. Коронка содержит корпус 1, неподвижные 2 и подвижные 3 секторы.

Последние дополнительно армируются алмаэосодержащими секторами 6, имеют возможность поворота по ходу вращения и опираются на пружины 7. При разбуривании мягких пород пружины 7 удер" живают подвижные секторы 3 под заданным углом к забою в зависимости от величины осевой нагрузки. При бурении в твердых породах секторы 3 утап" ливаются в пазах корпуса, а секторы

6 вступают в работу, обеспечивая дальнейшее разрушение горной породы вместе с секторами 2. 1 ил.

Формула и э о б р е т е н и я

Буровая коронка по авт. св.

Р 1084407, ° отличающаяся тем, что, с целью повышения механической скорости и стойкости коронки при бурении в твердых горных породах, подвижные секторы с набегающей стороны дополнительно армируются алмазосодержащими секторами °

Составитель Н. Соловьев

Редактор Г.Волкова Техред М.Ходанич Корректор Т.Малец

Тираж 514

Заказ 5400/31

Подписное

РчИИПИ Государственного комитета по и обретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-)"5>, Рачшская наб., д. 4/5

Производственно-издательский комбинат "11атевт", г.ужгород, уд. Гагарина,! 11

3 1506063

Изобретение относится к бурению геологоразведочных скважин, а именно к породоразрушающему инструменту для б колонково ro бурения геоло гор аз ведоч5 ных работ, и является усовершенствованием алмазной буровой коронки по авт. св. Р 1084407

Целью изобретения является повышение механической скорости и стойкости коронки при бурении в твердых горных породах.

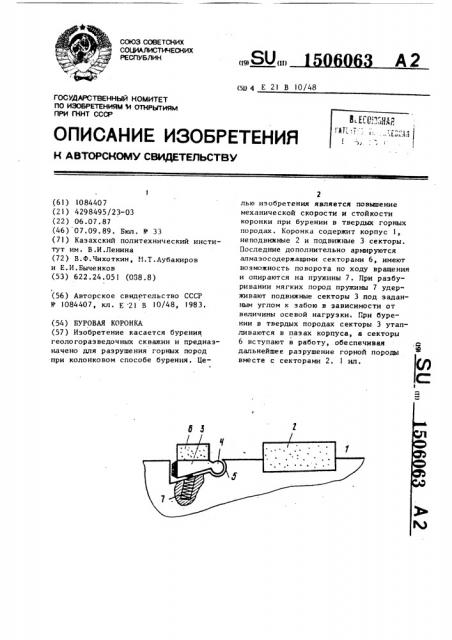

На чертеже показаны подвижный и неподвижный сектора алмазной буровой коронки . 15

Алмазная буровая коронка состоит иэ корпуса I, к которому крепятся неподвижные 2 и подвижные 3 сектора.

Подвижные сектора снабжены втулками

4, установленными в радиальных пазах 20

5 корпуса с воэможностью поворота по ходу вращения коронки. Подвижные сектора дополнительно армируются алмазРсодержащими секторами 6 и опираются на пружины 7.

Коронка работает следующим образом..

При разбуривании мягких пород пружины 7 удерживают подвижные сектора

3 под заданным углом к забою в зависимости от величины осевой нагрузки, При встрече твердых пород увеличивают осевую нагрузку, под действием которой подвижные секторы 2 утапливаются в пазах 5 корпуса 1, при этом в работу вступает алмазосодержащие сектора

6 подвижных секторов 3. Дальнейшее бурение осуществляется алмазами подвижных 3 и неподвижных 2 секторов.

Использование предложенной конструкции позволяет повь1сить эффективность работы за счет повышения алмазовооруженности торца коронки, а также более равномерно распределяет нагрузки по всему периметру коронки.
