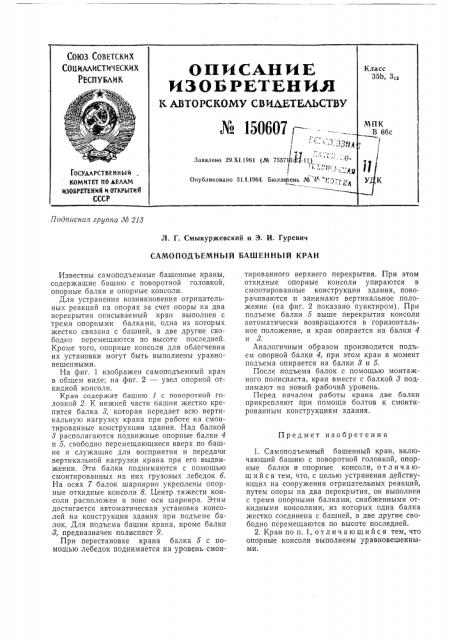

Союз Советских
Социллистияских
РЕСпуБлик описм,ник изоы втяни
К АВТОРСКОМУ СВИДЕТЕЛЬ сс
5b, 31, +
/»=== № 150607 — -f
3 о 29.51.1951 (№ 75371 57-11)
J t t
ГОСУДАРСТВЕ Н Н Ы И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРБТЕНИИ и ОТКРЫТИЙ
СССР
Опубликовано 31.1.1964. Бюллетень .% 4
Jl. Г. Смыкуржевский и Э. И. Гуревич
САМОПОДЪЕМНЫЙ БАШЕННЪ|Й КРАН
Известны самоподъемные башенные краны, содержащие башню с поворотной головкой, опорные балки и опорные консоли.
Для устранения возникновения отрицательных реакций va опорах за счет опоры на два перекрытия описываемый кран выполнен с тремя опорными балками, одна из которых жестко связана с башней, а две другие свободно перемещаются по высоте последней.
Кроме того, опорные консоли для облегчения их установки могут быть выполнены уравновешенными.
На фиг. 1 изображен самоподъемный кран в общем виде; на фиг, 2 — узел опорной откидной консоли.
Кран содержит башню 1 с поворотной головкой 2. К нижней части оашни жестко крепится балка 8, которая передает всю вертикальную нагрузку крана при работе на смонтированные конструкции здания. Над балкой
8 располагаются подвижные опорные балки 4 и 5, свободно перемещающиеся вверх по башне и служащие для восприятия и передачи вертикальной нагрузки крана при его выдвижении. Эти балки поднимаются с помощью смонтированных на них грузовых лебедок б.
На осях 7 балок шарнирно укреплены опорные откидные консоли 8. Центр тяжести консоли расположен в зоне оси шарнира. Этим достигается автоматическая установка консолей на конструкции здания при подъеме балок. Для подъема башни крана, кроме балки
8, предназначен полиспаст 9.
При перестановке крана балка 5 с помощью лебедок поднимается на уровень смонПодписная группа JH 218 тированного верхнего перекрытия. При этом откидные опорные консоли упираются в смонтированные конструкции здания, поворачиваются и занимают вертикальное положение (на фиг. 2 показано пунктиром). При подъеме балки 5 выше перекрытия консоли автоматически возвращаются в горизонтальное положение, и кран опирается на балки 4 и 8.
Аналогичным образом производится подьем опорной балки 4, при этом кран в момент подъема опирается на балки 8 и 5, После подъема балок с помощью монтажного полиспаста, кран вместе с балкой 8 поднимают на новый рабочий уровень, Перед началом работы крана две балки прикрепляют при помощи болтов к смонтированным конструкциям здания.
Предмет изобретения
1. Самоподъемный башенный кран, включающий башню с поворотной головкой, опорные балки и опорные консоли, о т л и ч а юшийся тем, что, с целью устранения действующих на сооружения отрицательных реакций, путем опоры на два перекрытия, он выполнен с тремя опорными балками, снабженными откидными консолями, из которых одна балка жестко соединена с башней, а две другие свободно перемещаются по высоте последней.
2. Кран по п. 1, отличающийся тем, что опорные консоли выполнены уравновешенными. № 150607
