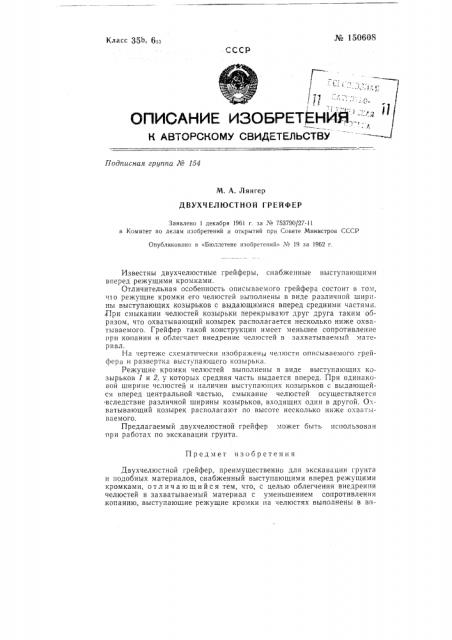

Х !50608
Класс 35b, 6!з
СССР !
ОПИСЛНИК ИЗОБРЕТ НИя, " "
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л6 154
М. А. Лянгер
ДВУХЧЕЛЮСТНОЙ ГРЕЙФЕР
Заявлено 1 декабря 196! г. за N 753790/27-1! в Комитет Ro делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» М 19 за 1962 r.
Известны двухчелюстные грейферы, снабженные выступающими вперед режущими кромками.
Отличительная особенность описываемого грейфера состоит в том, что режущие кромки его челюстей выполнены в виде различной шир .ны выступающих козырьков с выдающимися вперед средними частями, При смыкании челюстей козырьки перекрывают друг друга таким ооразом, что охватывающий козырек располагается несколько ниже охватываемого. Грейфер такой конструкции имеет меньшее сопротивление при копании и облегчает внедрение челюстей в захватываемый материал.
На чертеже схематически изображены челюсти описываемого грейфера и развертка выступающего козырька.
Режущие кромки челюстей выполнены в виде выступающих козырьков 1 и 2, у которых средняя часть выдается вперед. При одинаковой ширине челюстей и наличии выступающих козырьков с выдающейся вперед центральной частью, смыкание челюстей осуществляется вследствие различной ширины козырьков, входящих один в другой. Охватывающий козырек располагают по высоте несколько ниже охватываемого.
Предлагаемый двухчелюстной грейфер может быть использован при работах по экскавации грунта.
Предмет изобретения
Двухчелюстной грейфер, преимущественно для экскавации грунта и подобных материалов, снабженный выступающими вперед режущими кромками, отл ич а ю щи и ся тем, что, с целью облегчения внедрения челюстей в захватываемый материал с уменьшением сопротивления копанию, выступающие режущие кромки на челюстях выполнены в ви,№ 150608
Корректор Н. В. Щербакова
Техред T. П. Курилко
Редактор Л. М. Струве
Подп к печ. 24.1Х-62 г, Формат бум. 70+!08 /,в Объем 0,18 изд. л. .>ак, 9641 Тираж 950 Цена 4 коп.
ЦБТИ Комитета по делам изобретений н открытий прп Совете Министров СССР
Москва, Центр, М, Черкасский пер., д. 2/6.
Типографии ЦБТИ, Москва, Петровка, 14.
12 де козырьков с выдающимися средними их частями, имеющими различную ширину, обеспечивающую при смыкании челюстей перекрывание одного козырька другим таким образом, что охватывающий козырек. располагается несколько ниже охватываемого.
