Реферат



Изобретение относится к прокладке трубопроводов в машиностроении и энергетике. Цель изобретения - обеспечение достаточной гибкости теплозащитной оболочки и уменьшение усилий изгиба гибкого трубопровода под давлением. Цель достигается путем выполнения на теплоизоляционных кольцах одного типа кольцевых опор, взаимодействующих с внутренним трубопроводом. 1 ил.

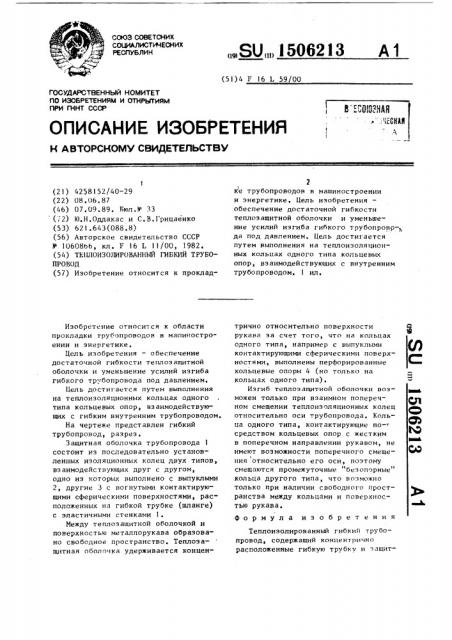

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1506213

Ai (51)4 Р 16 Ь 59/00 клеим

- ЛЕСКДЛ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (2I) 4258152/40-29 (22) 08.06,87 (46) 07.09.89. Бюл,II 33 (2) Ю.Н,Оддакас и С.В.Грицаенко (53) 621.643(088.8) (56) Авторское свидетельство СССР

У 1060866, кл. 1 16 L II/00, 1982. (54) ТЕ! ШОИЗОЛИРОВАННЬ1Й ГИБКИЙ ТРУБОПРОВОД (57) Изобретение относится к прокладИзобретение относится к области прокладки трубопроводов в машиностроении и энергетике.

Цель изобретения — обеспечение достаточной гибкости теплозащитной оболочки и уменьшение усилий изгиба гибкого тр бопровода под давлением.

Цель достигается путем выполнения на теплоизоляционных кольцах одного типа кольцевых опор, взаимодействующих с гибким внутренним трубопроводом.

На чертеже представлен гибкий трубопровод, разрез.

Защитная оболочка трубопровода 1 состоит из последовательно установленных изоляционных колец двух типов, взаимодействующих друг с другом, одно из которых выполнено с выпуклыми

2, другие 3 с вогнутыми контактирующими сферическими поверхностями, расположенных на гибкой трубке (шланге) с эластичными стенками 1.

Между теплозащитной оболочкой и поверхностью металлорукава образовано свободное пространство. Теплозащитная оболочка удерживается концеи! ке трубопроводов в машиностроении и энергетике. Цель изобретения обеспечение достаточной гибкости теплозащитной оболочки и уменьшение усилий изгиба гибкого трубопровр-,, да под давлением. Цель достигается путем выполнения на теплоизоляционных кольцах одного типа кольцевых опор, взаимодействующих с внутренним трубопроводом. 1 ил. трично относительно поверхности рукава за счет того, что на кольцах одного типа, например с выпуклыми контактирующими сферическими поверхностями, выполнены перфорированные кольцевые опоры 4 (но только на кольцах одного типа).

Изгиб теплозащитной оболочки возможен только при взаимном поперечном смещении теплоизоляционных колец относительно оси трубопровода. Кольца одного типа, контактирующие посредством кольцевых опор с жестким в поперечном направлении рукавом, не имеют возможности поперечного смеще\ ния относительно его оси, поэтому смещаются промежуточные безопорные кольца другого типа, что возможно только при наличии свободного пространства между кольцами и поверхностью рукава, Формул а из о бр е т е н и я

Теплоизолированный гибкий трубопровод, содержащий концентрично расположенные гибкую трубку и защит150621

Со ст авит ель И. 3 ав ерткин

Техред А.Кравчук Корректор М.Пожо

Редактор В.Бугренкова

Тираж 721 Подписное

Заказ 5411/39

ВНИИПИ Государственного комитета по изобретениям и р отк ытиям п и ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5!! !! л. Гага ина 101

Производственно-иэдател с тельский комбинат Патент, r, Ужгород, у P ную оболочку в виде последовательно установленных теплоизоляционных колец двух типов, взаимодействующих друг с другом, одно из которых выполнено с выпуклыми, другое — с вогнутыми контактирующими сферическими поверхностями, отличающийся тем, что с целью обеспечения .-ибкости и

3

4 снижения теплопроводности оболочки, а также уменьшения усилий изгиба трубопровода под давлением, на внутренних поверхностях колец одного типа выполнены кольцевые перфорированные опоры, образующие при взаимодействии с гибкой трубкой промежуточные полости.
