Изобретение относится к области вентиляции и кондиционирования воздуха, в частности K системам, в ко— торых установлень1 автономные кондиционеры с круглогодичным режимом работы, и может быть использовано для помещений с тепловыделением, например, в залах ЭВМ.

25

Цель изобретения — повышение энергетической эффективности установки.

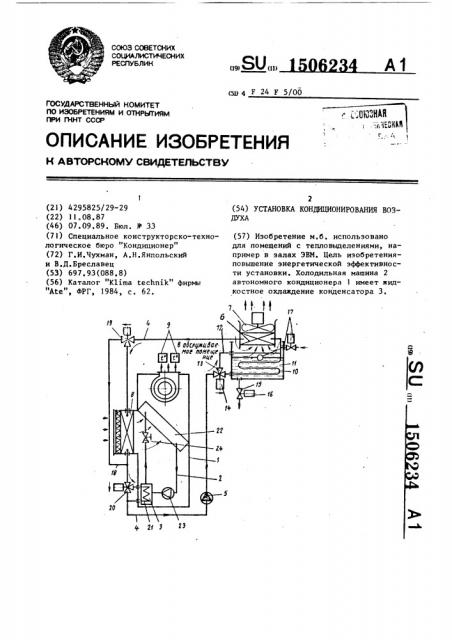

На чертеже прс дставлена принципиальная схема установки.

Установка кондиционироваиия воздуха помещения состоит из автономного кондиционера 1 с холодильной машиной 2, имеющей жидкостное охлаждение конденсатора 3, вкл1оченного в замкнутый циркуляционный контур 4 охлаждающей жипкости, содержащий насос 5, наружный теплообменник 6 с вентилятором 7, внутренний теплообменник 8, установленный на входе об- 40 рабатываемого воздуха в кондиционер

1, и датчика 9 температуры в помещении. Установка дополнительно содержит погружной теплообменник 10 в поддоне 11 с водой, включенный в циРку- 45 ляционньп» контур 4 охлаждающей жидкости между насосом 5 и наружным теплообменником 6, байпасную линию 12 погружного теплообменника 10, соединенную с циркуляционным контуром 4 охлаждающей жидкости через трехходовой вентиль 13, привод 14 которого сообщен с датчиком 9 т мпературы в помещении, Погружной теплообменник

10 установлен под наружным теплообменником 6 с возможностью орошения последнего водой из поддона li, Поддон снабжен спивным вентилем 15, привод 16 которого сообщен с датчиком

9 температуры в помещении, а также регулятором 17 уровня.

Внутренний теплообменник 8 имеет обводную линию 18, соединенную с циркуляционным контуром 4 через трехходовой вентиль 19, На циркуляционном контуре 4 установлен трехходовой вентиль 20 включения и отключения жидкостной полости 21 конденсатора 3.

Холодильная машина 2 содержит испари1ель 22, компрессор 23, терморегулирук1щий вентиль 24.

Установка может работать в трех основных режимах: летнем, зимнем и переходном, При работе в летнем режиме поддон !

1 заполняется водой, насос 5 подает охлаждающую жидкость через погружной теплообменник 10, наружный теплообменник 6 по циркуляционному контуру

4 по обводной линии 18 в жидкостную полость 21 конденсатора 3, При этом внутренний теплообменник 8 отключен трехходовым вентилем 19, Наружный теплообменник 6 обдувается воздухом, который присасывается над поверхностью воды в поддоне 11 и увлекает своим потоком воду с поверхности и орошает наружный теплообменник 6.

В этом режиме работает холодильная машина 2, вследствие чего воздух охлаждается в испарителе 22 и подается в обслуживаемое помещение. Сочетание испарительного охлаждения наружного теплообменника 6 с погружным теплообменником 10, размещенном в поддоне 11 с водой, обеспечивает существенное понижение температуры охлаждающей жидкости, что дает возможность значительно снизить температуру конденсации в конденсаторе 3 и повысить энергетическую эффектив1506234 ность установки путем применения, например, хладона R-22.

При работе в зимнем режиме КоМпрессор 23 холодильной машины 2 отключен.

Работает насос 5, вследствие чего охлаждающая жидкость проходит по циркуляционному контуру 4 через погружной теплообменник 10 и наружный теплообменник 6. Из наружного теплообменника 6 охлаждающая жидкость поступает во внутренний теплообменник 8, минуя обводную линию 18. Трех- 15 ходовым вентилем 20 отключают жидкостную полость 21 конденсатора 3.

При этом воздух, поступающий в обслуживаемое помещение, полностью охлаждается во внутреннем теплообменни- 2О ке 8. В этом режиме при необходимости по сигналу датчика 21 температуры трехходовым вентилем 13 отключается погружной теплообменник 10 и через вентиль 15 производится слив воды иэ 25 поддона 11, Это позволяет регулировать температуру воздуха, подаваемого в помещение в этом режиме, При работе в переходном режиме охлаждающая жидкость по циркуляционному контуру 4 подается насосом 5 через погружной теплообменник 10, наружный теплообменник 6 во внутренний тепло обменник 8, Далее охлаждающая жидкость поступает в жидкостную полость 21 конденсатора 3. При этом поддон 11

35 ,заполнен водой, уровень которого под держивается регулятором 17. Расход воды через поддон 1 регулируется вентилем 15, что позволяет обеспечивать постоянство заданного давления конденсации в конденсаторе 3. При избытке холода в обслуживаемом помещении по сигналу датчика 9 температуры трехходовой вентиль 13 отключает погруж- 45 ной теплообменник )О.

Если при этом внутренний теплообменник 8 обеспечивает избыток холода в обслуживаемом помещении, то по сигналу датчика 9 температуры открывает- 5О ся вентиль 15, вода иэ поддона 1) сливается и наружный теплообменник работает в режиме сухого охлаждения.

Установка по изобретению дает возможность обеспечивать более полное использование холода воздуха, перемещаемого вентилятором 7, что позволяет не включать в работу холодильную машину 2 в значительные периоды времени в зимнем и переходном режимах. Наличие погружного теплообменника )О в поддоне 11 с водой, уровень которой регулируется, позволяет поддерживать температуру воздуха, подаваемого в помещение, в заданных пределах. Кроме того, необходимость включения компрессора 23 холодильной машины 2 появляется при более высокой темйературе окружающей среды, что приводит к экономии электрической энергии.

Формула из об ре тения

Установка кондиционирования воздуха помещения, состоящая из автономного кондиционера с холодильной машиной, имеющей жидкостное охлаждение конденсатора, включенного в замкнутый циркуляционный контур охлаждающей жидкости, содержащей насос, наружный теплообменник с вентилятором, внутренний теплообменник, установленный на входе обрабатываемого воздуха в кондиционер, и датчика температуры в помещении, о т л и ч а ющ а я с я тем, что, с целью повышения энергетической эффективности, установка дополнительно содержит погружной теплообменник в поддоне с водой, включенный в циркуляционный контур охлаждающей жидкости между насосом и наружным теплообменником, байпасную линию погружного теплообменника, соединенную с циркуляционным контуром охлаждаюшей жидкости через трехходовой вентиль, привод которого сообщен с датчиком температуры в помещении, при этом погружной теплообменник установлен под наружным теплообменником с воэможностью орошения последнего водой из поддона.

2, Установка по и, 1, о т л и ч а ю щ а я с я тем, что поддон снабжен сливным вентилем, привод которого сообщен с датчиком температуры в помещении.
