Устройство для автоматической защиты калорифера от замораживания

Устройство для автоматической защиты калорифера от замораживания

Иллюстрации

Показать все

Реферат



Изобретение относится к области вентиляции и кондиционирования воздуха и обеспечивает повышение надежности защиты калорифера от замораживания путем реверса электродвигателя вентилятора (ЭДВ). Устройство содержит терморегуляторы (ТР) наружного воздуха и обратного теплоносителя с контактами, датчик-реле (ДР) скорости потока воздуха за вентилятором, исполнительный механизм (ИМ) регулирующего клапана на линии обратного теплоносителя, основной магнитный пускатель и дополнительный магнитный пускатель ЭДВ, исполнительное реле (ИР). Катушка дополнительного магнитного пускателя посредством последовательно соединенных контактов ТР и ДР подключена к цепи питания. Силовые контакты дополнительного магнитного пускателя включены в цепь питания ЭДВ параллельно и противофазно контактам основного магнитного пускателя. При угрозе замораживания замыкаются контакты ТР и подключают обмотку открытия ИМ посредством контактов ИР к цепи питания, а катушку основного магнитного пускателя отключают. При полном останове ЭДВ замыкается и подают питание на ЭДВ в противофазе, обеспечивая его реверс. 3 ил.

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19> (11) (д11 4 F 24 F 11/00

GKAll (А

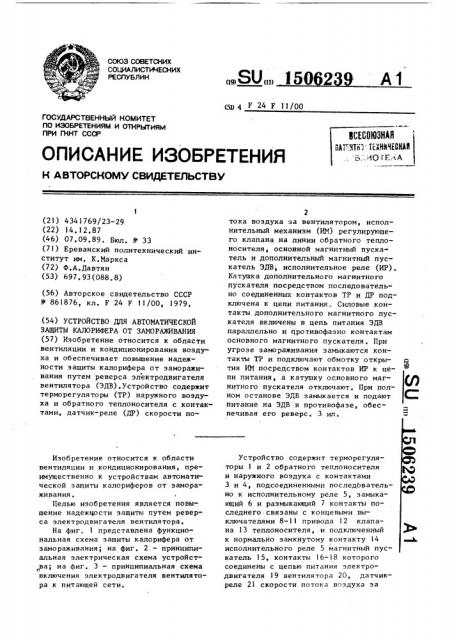

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4341769/23-29 (22) 14.12.87 (46) 07.09.89. Бюл. У 33 (71) Ереванский политехнический институт им. К.Маркса (72) Ф.А.Давтян (53) 697.93(088.8) (56) Авторское свидетельство СССР

У 861876, кл. F 24 F 11/00, 1979. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ

ЗАЩИТЫ КАЛОРИФЕРА ОТ ЗАМОРАЖИВАНИЯ (57) Изобретение относится к области вентиляции и кондиционирования воздуха и обеспечивает повышение надежности защиты калорифера от замораживания путем реверса электродвигателя вентилятора (ЭДВ).Устройство содержит терморегуляторы (ТР) наружного воздуха и обратного теплоносителя с контактами, датчик-реле (ДР) скорости поИзобретение относится к области вентиляции и кондиционирования, преимущественно к устройствам автоматической защиты калориферов от замораживания °

Делью изобретения является ловышение надежности защиты путем реверса электродвигателя вентилятора.

На фиг„ 1 представлена функциональная схема защиты калорифера от замораживания; на фиг. 2 — принципиальная электрическая схема устройства; на фиг. 3 — принципиальная схема включения электродвигателя вентилятора к питающей сети. тока воздуха за вентилятором, исполнительный механизм (ИМ) регулирующего клапана на линии обратного теплоносителя, основной магнитный пускатель и дополнительный магнитный пускатель ЭДВ, исполнительное реле (ИР).

Катушка дополнительного магнитного пускателя посредством последовательно соединенных контактов TP и ДР подключена к цепи питания. Силовые контакты дополнительного магнитного пускателя включены в цепь питания ЭДВ параллельно и противофазно контактам основного магнитного пускателя. При угрозе замораживания замыкаются контакты TP и подключают обмотку открытия ИМ посредством контактов ИР к цепи питания, а катушку основного магнитного пускателя отключают. При полном останове ЭДВ замыкается и подают питание на ЭДВ в противофазе, обеспечивая его реверс. 3 ил.

Устройство содержит терморегуляторы 1 и 2 обратного теплоносителя и наружного воздуха с контактами

3 и 4, подсоединенными последЬвательно к исполнительному реле 5, замыкающий 6 и размыкающий 7 контакты последнего связаны с концевыми выключателями 8-11 привода 12 клапана 13 теплоносителя, и подключенный к нормально замкнутому контакту 14 исполнительного реле 5 магнитный пускатель 15, контакты 16-18 которого соединены с цепью питания электро-. двигателя 19 вентилятора 20, датчикреле 21 скорости потока воздуха за

6239

3 150 вентилятором и магнитный пускатель

22, подклюЧенный к источнику питания через последовательно соединенные между собой нормально разомкнутые контакты 24, 4 и 3 соответственно датчика-реле и терморегуляторов 1 и

2, причем контакты 24-26 дополнительного магнитного пускателя 22 включены параллельно и противофазно контактам 16-18 основного °

Устройство также содержит установленные последовательно по ходу воздуха клапан 27 наружного воздуха и калорифер 28, кнопки 29 и 30 "Стоп" и

"Пуск", контакты 31-33 пускателя 15, импульсный прерыватель 34 с контактами 35 и 36, терморегулятор 37, чувствительные элементы 38-40 температуры обратного теплоносителя, наружного и приточного воздуха °

Устройство работает следующим образом.

При отключенном вентиляторе 20 пускатель 15 обесточен и его контакт

33 замкнут.и подготавливает цепь защиты калорифера 28 к работе.

Если температура наружного воздуха выше +3 С, то контакт 3 терморео гулятора 2 разомкнут и исполнительное реле 5 обесточено и его контакт 7 замкнут. В силу этого через контакт

33 пускателя 15, контакт 7 реле 5 и концевые выключатели 10 и 11 происходит закрытие клапана 13 приводом 12.

Закрытие клапана 13 будет происходить до тех пор, пока не разомкнется концевой выключатель 10 который настроен на размыкание раньше концевого выключателя 11, оставляя необходимый минимум прохода теплоносителя на компенсацию теплосъема с калорифера 28 за счет неплотностей клапана 27 наружного воздуха.

Если температура наружного воздуха станет ниже +3 Г и температура обратного теплоносителя понизится до +20 С то включится реле 5 за счет замкнувшихся контактов 3 и 4 терморегуляторов 2 и1 °

В результате разомкнется контакт

7 и замкнется контакт Ь реле 5, что вызовет перемещение электропривода

l2 в сторону открытия клапана 13 до тех пор, пока разомкнется концевой выключатель 8, который размыкается при открытии клапана 13 раньше концевого выключателя 9. Разница во времени срабатывания между концевыми

55 выключателями 8 и 9 определяется в зависимости от плотности закрытия воздушного клапана 27.

При срабатывании исполнительного реле 5 обестомивается также магнитный пускатель >5 за счет размыкания контакта 14 реле 5. Контакты 16-18 пускателя 15 обесточивают электродвигатель 19 вентилятора 20. При полном останове вентилятора 20 замыкается контакт 23 датчика-реле 21 потока воздуха за вентилятором и срабатывает магнитный пускатель 22, контакты

24-26 которого подключают электродвигатель 19 вентилятора 20 к питающей сети в противофазе. В результате вентилятор вращается в сторону подачи теплого воздуха из помещения к калориферу 28, что обеспечивает компенсацию подсосов наружного воздуха через неплотности воздушного клапана 27 и повьппает надежность защиты.

При нагреве обратного теплоноситео ля выше +20 0 или повышении температуры наружного воздуха вьппе +3 С разо мыкаются контакты 3 или 4 терморегуляторов 2 и 1, реле 5 и пускатель 22 обесточиваются, контакты 24-26 отключают электродвиг«тель вентилятора от питающей сети и он останавливается.

Через контакты 33 и 7 и концевые выключатели 10 и 11 происходит закрытие клапана 13 приводом 12.

При работающем вентиляторе 20 включен магнитный пускатель 15 и происходит регулирование температуры приточного воздуха за счет подачи пи тания от импульсного прерывателя 34 через контакты 35 и 36 регулятора 37 температуры приточного воздуха и концевые выключатели 9 и 11 на обмотку закрытия или открытия привода 12 клапана 13, Защита калорифера от замораживания при работающем вентиляторе обеспечивается аналогичным образом. При этом импульсный прерыватель 34 отключается от цепи питания контактом 32 пускателя 15, по цепи: контакты 33, 6, 8, 9 питание подается на обмотку открытия привода 12 клапана 13, а после останова вентилятора пускатель

22 обеспечивает реверч вентилятора 20.

Ф о р м у л а и з о б р е т е н и я

Устройство для автоматической защиты калорифера от замораживания, содержащее терморегуляторы обратного .

1506 теплоносителя и наружного воздуха с контактами, подключенными последовательно к исполнительному реле, замыкающий и размыкающий контакты

5 последнего связаны с концевыми выключателями привода клапана теплоносителя и подключенный к нормально замкнутому контакту исполнительного реле магнитный пускатель, силовые контак- 10 ты которого соединены с цепью питания электродвигателя вентилятора, отличающееся тем, что, 239 6 с целью повышения надежности защиты путем реверса электродвигателя вентилятора, оно дополнительно содержит датчик-реле скорости потока воздуха за вентилятором и магнитный пускатель, подключенный к цепи питания через последовательно соединенные между собой нормально разомкнутые контакты датчика-реле и терморегуляторов, причем контакты дополнительного пускателя включены параллельно и противофаэно контактам основного.

150

Редактор В.Бугренкова

Корректор Т.Малец

Производственно-издательский комбинат "Патент", г. ужгород, ул. Гагарина, 101

Заказ 5413/40

ВНИИПИ Государственного

113035, Составитель В.Жильцов

Техред М.Ходанич

Тираж 634 Подписное комитета по изобретениям и открытиям при ГКНТ СССР

Москва, Ж-35, Раушская наб., д. 4/5
