Установка для преобразования солнечной энергии в тепловую

Установка для преобразования солнечной энергии в тепловую

Иллюстрации

Показать все

Реферат



Изобретение позволит повысить эффективность использования солнечной энергии путем поддержания минимальной температуры на входе в коллектор. Солнечный коллектор 1 связан через переключающий элемент 6 с потребителем 3 и сезонным аккумулятором 2 теплоты, последний подключен к потребителю 3 как непосредственно, так и через тепловой насос 4. Кратковременный аккумулятор 5 теплоты сообщен с потребителем 3 непосредственно и через тепловой насос 4, а также подключен к выходу коллектора 1 и сезонному аккумулятору 2. Обеспечивается экономия энергии на собственные нужды. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ии 4 F 24 J 2/42

3ЛКЫМ

141 Т1 уФ СИЯ г bl

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4330523/24-06 (22) 27.10.87 (46) 07.09.89. Бюл. Р 33 (71) Всесоюзный государственный научно-исследовательский и проектноконструкторский институт "ВНИПИэнергопром" (72) В.П.Корчевский, К.Н,Звагольский, С.А.Кибовский и И.С.Суслова (53) 662.997(088.8) (56) Авторское свидетельство СССР

У 1108303, кл. F 24 J 2/42, 1985. (54) УСТАНОВКА ДЛЯ ПРЕОБРАЗОВАНИЯ

СОЛНЕЧНОЙ ЭНЕРГИИ В ТЕПЛОВУЮ (57) Изобретение позволяет повысить

„„SU„„1506242 А1

2 эффективность использования солнечной энергии путем поддержания минимальной температуры на входе в коллектор. Солнечный коллектор 1 связан через переключающий элемент 6 с потребителем 3 и сезонным аккумулятором 2 теплоты, последний подключен

L к потребителю 3 как непосредственно, так и через тепловой насос 4. Кратковременный аккумулятор 5 теплоты сообщен с потребителем 3 непосредственно и через тепловой насос 4, а также подключен к входу коллектора 1 и сезонному аккумулятору 2. Обеспечивается экономия энергии на собственные нужды. 1 ил..

Формул а и э о б р е т е н и я

Составитель М.Валов

Техред M.Õoäàíè÷ Корректор М.Шароши

Редактор В.Бугренгова

Заказ 5413/40

Тираж 634

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

3 l5

Изобретение относится к гелиотехнике, в частности к установкам для нагрева теплоносителя за счет солнечной энергии с возможностью долговременного аккумулирования, Цель изобретения — повышение эффективности использования солнечной энергии путем поддержания минимальной температуры теплоносителя на входе в коллектор.

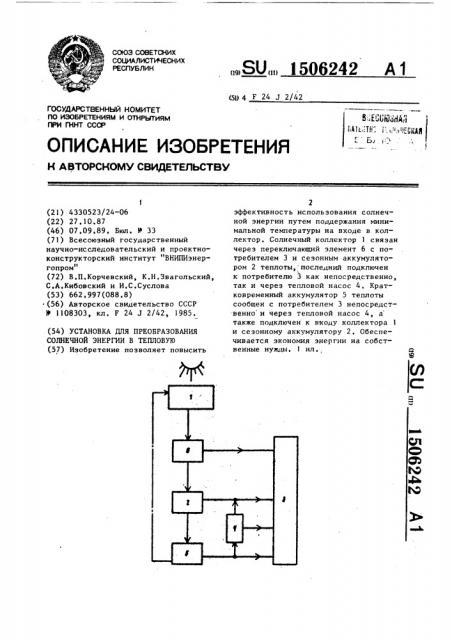

На чертеже представлена установка, общий вид, Установка соцержит солнечный коллектор 1, связанный с ним сезонный аккумулятор 2 теплоты, подсоединенный к потребителю 3 через тепловой насос 4, и кратковременный аккумулятор 5 теплоты, сообщен:blH с потребителем 3 и входом коллектора 1. Устанонка дополнительно содержит переключающий элемент 6, установленный на линии связи коллектора 1 с сезонным аккумулятором 2, потребитель 3 связан с коллектором 1 через переключающий элемент 6, сезонный аккумулятор 2 подсоединен к кратковременному аккумулятору 5 последовательно .по теплоносителю и дополнительно подсоединен к потребителю 3 непосредственно; а кратковременный аккумулятор 5 дополнительно подключен к потребителю 3 через тепловой насос 4.

Установка работает следующим образом.

Теплоту, полученную от коллектора

1, направляют сначала в элемент 6, далее в аккумулятор 2 и далее в аккумулятор 5 и передают потребителю

3 в заданной последовательности в соответствии с вышеуказанным приоритетом, а именно в первую очередь от коллектора 1 через элемент б (непосредственной передачи теплоты), за1

06242 4 тем от аккумулятора 5 непосредствен» но и от аккумулятора 2 также непосредственно.

Возможен также режим передачи теплоты от аккумулятора 5 при помощи теплового насоса 4 потребителю 3.

В последнюю очередь, при отсутствии в аккумуляторе 5 необходимого коли10 чества теплоты, осуществляют передачу теплоты от аккумулятора 2 потребителю 3 через тепловой насос 4.

Использование предлагаемой установки обеспечивает повышение эффек15 тивности и экономию электроэнергии.

Установка для преобразования сол20 нечной энергии в тепловую, содержащая солнечный коллектор, связанный с ним сезонный аккумулятор теплоты, подсоединенный к потребитеЛю через тепловой насос, и кратковременный аккумулятор теплоты, сообщенный с потребителем и входом коллектора, о т— л и ч а ю щ а я с я тем, что, с целью повышения эффективности исполь0 зования солнечной энергии путем под

30 держания минимальной температуры теплоносителя на входе в коллектор, установка дополнительно соедржит переключающий элемент, установленный на линии связи коллектора с сезонным аккумулятором, потребитель связан с коллектором через переключающий элемент, сезонный аккумулятор подсоединен к кратковременному аккумулятору последовательно по теплоносителю и

40 дополнительно подсоединен к потреби- телю непосредственно,а кратковременный аккумулятор дополнительно подключен к потребителю через тепловой насос.
