Способ определения напряжений в бетоне и устройство для его осуществления

Способ определения напряжений в бетоне и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к области испытаний сооружений и конструкций из бетона. Цель изобретения - повышение достоверности результатов измерения напряжений, в том числе растягивающих. Способ осуществляют следующим образом. В бетоне размещают полый чувствительный элемент, определяют прочность бетона на сжатие и растяжение и создают в чувствительном элементе начальное давление величиной, равной или большей предела прочности бетона на растяжение, но не более четверти предела прочности на сжатие. Проводят измерение текущих давлений, а напряжения в бетоне определяют по разности текущих и начальных давлений. Устройство содержит герметичный корпус 1 с измерителем 4 и возбудителем давления и чувствительными элементами 2, выполненными в виде лопасти с соотношением высоты к ширине не менее 1:20. Чувствительные элементы закреплены на корпусе в одной или нескольких плоскостях, перпендикулярных оси корпуса при их суммарной площади в каждой плоскости не более 5% площади круга, описываемого их концами. 2 с. и 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

PECflVSJlHK

091 (1I) (51) 4 С 01 N 33/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И306РЕТЕКИЯМ И ОТКРЫТИЯМ

ПРИ ГИНГ СССР (21) 4234971/23-33 (22) 23.04.87 (46) 07.09.89. Бюл. Р 33 (71) Сибирский филиал Всесоюзного научно-исследовательского института гидротехники им. Б.Е. Веденеева (72) В.А. Рассказчиков

53) 531.781 (088.8 )

56) Эйдельман С.Я. Натурные исследования бетонных гидротехнических сооружений. _#_. — Л.: Госэнергоиэдат, 1960. с. 137-142.

Эйдельман С.Я. Исследование статической работы бетонных гидротехнических соорукений в натурных условиях. М.-Л.: Госзнергоиздат, 1954, с. 50-52.

2 (54) СПОСОБ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЙ

В БЕТОНЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУHE СТ ВЛЕ НИЯ (57) Изобретение относится к области испытаний сооружений и конструкций из бетона. Цель изобретения - повьппение достоверности результатов измерения напряжений, в том числе растягивающих.

Способ осуществляют следующим образом. В бетоне размещают полый чувствительный элемент, определяют прочность бетона на сжатие и растяжение и создают в чувствительном элементе начальное давление величиной, равной или большей предела прочности бетона на растяхение, но не более четверти предела прочности на сзкатие. Прово1506353 дят измерение текущих давлений, а напряжения в бетоне определяют по разности текущих и начальных давлений. Устройство содержит герметичный корпус l с измерителем 4 и возбудителем давления и чувствительными эле"

/ ментами 2, выполненными в виде лопасти с соотношением высоты и ширины не менее 1:20. Чувствительнйе элементы закреплены на корпусе в одной или нескольких плоскостях, перпендикулярных оси корпуса при их суммарной площади в каждой плоскости не более 57. площади круга, описываемого их концами. 2 с.и 1 э.п. ф-лы, 3 ил.

Изобретение относится к области испытаний сооружений и конструкций из бетона.

Цель изобретения — повышение

25 достоверности результатов измерения напряжений, в том числе растягивающих. 20

Способ осуществляют следующим образом.

В бетоне размещают полый чувствительный элемент., определяют проч1 ность бетона на сжатие и растяжение и создают в чувствительном элементе начальное давление величиной, равной или большей предела прочности бетона на растяжение, но не более четверти предела прочности на сжатие. 30

В процессе исследований измеряют текущее значение давления, а напряжения в бетоне определяют по разности текущих и начальных давлений.

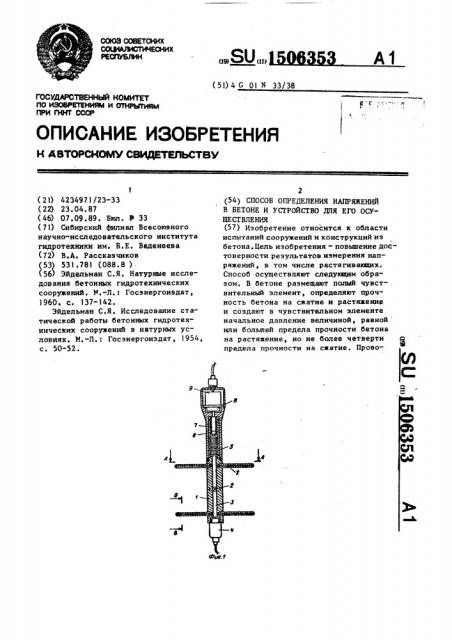

На фиг.1 показано устройство, общий вид; на фиг.2 — сечение А-А на фиг.I на фиг.3 — сечение Б-Б на фиг ° 1, Устройство содержит герметичный корпус 1 с чувствительным элементом 40

2, выполненным в виде гибкой герМе-; тичной оболочки, заполненной рабочей кидкостью и связанной с полостью 3 корпуса 1. В корпусе 1 размещены измеритель 4 давления и возбудитель 45 давления, выполненный в виде закрытого с одной стороны сильфона 5, цилиндрической гайки-ползуна 6 с вин том 7, связанным редуктором 8 с электродвигателем 9, Герметичная обо50 лочка чувствительного элемента 2 выполнена в виде лопасти прямоугольной или трапецеидальной формы с соотношением высоты профиля и ширины лопасти не менее 1:20, Корпус 1 снабжен несколькими чувствительными элементами 2, закрепленными в радиальном направлении в одной или нескольких плоскостях, перпендикулярных оси корпуса 1, причем суммарная площадь чувствительных элементов в каждой плоскости не превышает 5Х от площади круга, описываемого их концами, а . длина элементов 2 составляет не ме- нее трех размеров максимальной крупности заполнителя, входящего в состав бетона.

Устройство работает следующим образом.

Устройство устанавливают в бетонную смесь при изготовлении конструкции или возведении сооружения из бетона. После затвердевания бетона перед началом измерений, дистанционно управляя оборотами двигателя 9, вращением винта 7 вызывают линейное перемещение гайки-полэуна 6,. которая сжимает сильфон 5, создающий в полос" ти 3 корпуса 1 требуемое избыточное давление рабочей жидкости, передаваемое чувствительными элементами 2 на бетон и фиксируемое измерителем 4 давления. При изменении напряженного состояния бетона, например при увеличении сжимающих напряжений, происходит сжатие оболочки чувствительного элемента 2, что ведет к увеличению давления в полости 3 и изменению показаний измерителя 4. В случае роста растягивающих напряжений в бетоне происходят разгрузка оболонки чувствительного элемента 2 и падение избыточного давления в полости 3 корпуса 1. Размеры и количество чувствительных элементов обусловлены требованиями минимального искажения напряженного состояния бетона.

Формул а из обрет ения

1,Способ определения напряжений в бетоне, включающий размещение в бетоне полого чувствительного элемента, создание в нем начального давления и

150635

Фиг.2

Составитель А. Дудаков

Редактор А. Коэориэ ТехредH., 1идык Корректор С. Черни

Заказ 5423/46 Тираж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101 измерение его текущих значений, отличающийся тем, что, с целью повышения достоверности результатов измерения напряжений,в

5 том числе растягивающих, определяют прочность бетона на сжатие и растяжение, устанавливают начальное давление величиной, равной или большей предела прочности бетона на растяжение, но не более четверти предела прочности на сжатие,,а напряжения в бетоне определяют по разности текущих и начального давлений.

2. Устройство для определения нап- 15 ряжений в бетоне, включающее чувст,вительный элемент в виде гибкой герметичной оболочки, заполненной рабочей жидкостью и связанной с возбудителем и измерителем давления, о т- 20 л и ч а ю щ е е с я тем, что, с целью повышения достоверности реэуль3 6 татов измерения напряжений, в том числе растягивающих, устройство снабжено жестким полым герметичным корпусом, чувствительный элемент выполнен в виде лопасти прямоугольной или трапецеидальной формы с соотношением высоты и ширины не менее 1:20 и жестко закреплен на корпусе, в котором раэме1цены с BosMoxHocTblo дистанционного контроля и управления возбудитель и измеритель давления.

3. Устройство по п.? о т л и ч аю щ е е с я тем, что оно снабжено несколькими чувствительными элементами, закрепленными на корпусе в радиальном направлении в одной или нескольких плоскостях, перпендикулярных оси корпуса, причем их суммарная площадь в каждой плоскости не превышает 5Х от площади круга, описываемого их концамн.
