Устройство для измерения уровня радиопомех

Устройство для измерения уровня радиопомех

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для статистических исследований закономерностей случайных радиопомех КВ-диапазона. Цель изобретения - повышение быстродействия - достигается путем увеличения шага аттенюации с 3 до 12 дБ в режиме удержания тракта на уровне линейности. Устройство работает в трех режимах. В первом режиме непосредственного измерения уровня помехи напряжение с входа устройства через ключ 2 и интегратор 1 поступает на пороговый блок 5 и с его выхода через второй пороговый блок 6 подается на блок 7 сравнения. Одновременно блок 8 запуска счетчика включает счетчик 9, который управляет работой аттенюатора 11 сопротивлений, выход которого подключен к второму входу блока 7 сравнения. При равенстве напряжения на входах последнего счетчик 9 останавливается и сигнал с его выхода через сумматор 10 поступает на регистрацию. После этого сигнал с выхода блока 8 обнуляет первый 9 и второй 12 счетчики, устанавливает триггер 14 в исходное состояние. Обнуление счетчика 9 полностью открывает управляемый аттенюатор 15. Во втором режиме, который используется при большом уровне радиосигналов, с помощью аттенюатора 15 вносится ослабление по входу с постоянным шагом до тех пор, пока сигнал на входе интегратора не окажется менее 60 дБ/мкВ. Управление аттенюатором 15 осуществляется с помощью последовательно соединенных усилителя 16, компаратора 17, триггера 18, элемента И 19 и счетчика 12, при этом второй вход элемента И 19 подключен к второму выходу триггера 18 через инвертор 20, а выход элемента И 19 через элемент ИЛИ 33 подключен к установочным входам триггера 18 и узла 3 запуска интегратора, первый выход которого подключен к входу запуска интегратора, а второй - через реле 4 времени к управляющему входу ключа 2. В третьем режиме происходит измерение уровня слабой помехи с проведением анализа ее вида с целью выделения тех частот, на которых преобладает интермодуляционная составляющая, и отбраковкой этих частот (при уровнях менее 30 дБ/мкВ). Этот режим осуществляется с помощью последовательно соединенных ключа 21, линии 22 задержки, блока 23 вычитания, компаратора 24, инвертора 25 и вентиля 26, а также последовательно соединенных усилителя 27, компаратора 28, триггера 29, ключа 30, линии 31 задержки и ключа 32. 2 ил.

СОЮЗ СОЕЕТСНИК

СОЦИАЛИСТИЧЕСНИК

РЕСПУБЛИК (б 4 С 01 R 29/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ иг.

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4349025/24-21 (22) 23.12.87 (46) 07.09.89. Бюл 1г 33 (72) А.В. Левша, В.JI. Серов и С.А. Тормышов (53) 621.317.75 (088.8) (56) Авторское свидетельство СССР

1г 1370622, кл. G 01 R 29/26, 1986. (54) УСТРОЙСТВО ДЛЯ И311ЕРЕНИЯ УРОВНЯ

РАДИОП01 KX

ÄÄSUÄÄ 1506396 А 1 (57) Изобретение может быть использовано для статистических исследований закономерностей случайных радиопомех

KE-диапазона. Цель изобретения — повышение быстродействия — достигается путем увеличения шага аттенюации с 3 до 12 дБ в режиме удержания тракта на уровне линейности. Устройство работает в трех режимах. B первом режиме непосредственного измерения уровня помехи напряжение с входа устройства

1506396

20 через ключ 2 и интегратор 1 поступает на пороговый блок 5 и с его выхода через второй пороговый блок 6 подается на блок 7 сравнения . Одновре5 менно блок 8 запуска счетчика включает счетчик 9, который управляет работой аттенюатора 1! сопротивлений, выход которого подключен к второму входу блока 7 сравнения. При равенст-)p ве напряжения на входах последнего счетчик 9 останавливается и сигнал с его выхода через сумматор 10 поступает на регистрацию. После этого сигнал с выхода блока 8 обнуляет первый )5

9 и второй 12 счетчики, устанавливает триггер 14 в исходное состояние. Обнуление счетчика 9 полностью открывает управляемый аттенюатор 15. Во втором режиме, который используется при большом уровне радиосигналов, с помощью аттенюатора 15 вносится ослабление по входу с постоянным шагом до тех пор, пока сигнал на входе интегратора не окажется менее 60 дБ/мкВ.2

Управление аттенюатором 15 осуществляется с помощью последовательно соеИзобретение относится к измерительной технике и может быть использовано для статистических исследований закономерностей случайных радиопомех КВ-диапазона.

Целью изобретения является повышение быстродействия путем увеличения шага аттенюации с 3 до 12 дБ в, 40 режиме удержания тракта на уровне линейности.

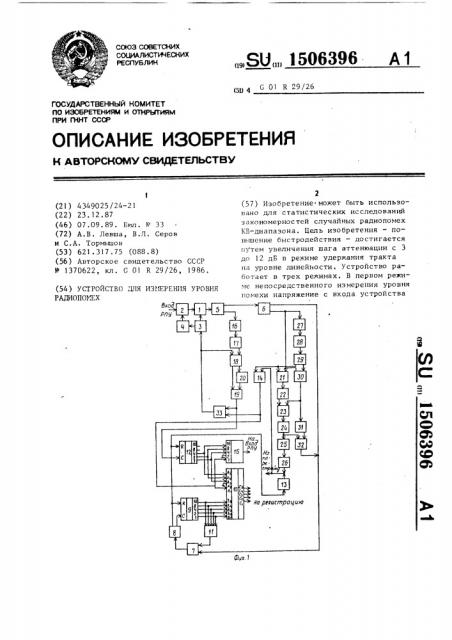

На фиг. 1 приведена блок-схема устройства; на фиг. 2 — диаграммы, поясняющие работу устройства. 45

Устройство содержит интегратор 1, к входу которого подключен ключ 2, а к управляющему входу — блок 3 запуска интегратора, второй выход которого через реле 4 времени подключен к управляющему входу ключа 2. Выход интегратора 1 через последовательно соединенные первый 5 и второй

6 пороговые блоки, блок 7 сравнения, блок 8 запуска счетчика и первый счетчик 9 подключен к первой группе входов сумматора 10, а через аттенюатор 11 сопротивлений — к второму входу блока 7 сравнения. Второй выход диненных усилителя ) 6, компаратора

17, триггера 18, элемента И 19 и счетчика 12, при этом второй вход элемента И 19 подключен к второму выходу триггера 8 ерез инвертор 20, а выход элемента И 19 через элемент

ИЛИ 33 подключен к установочным входам триггера 18 и блока 3 запуска интегратора, первый выход которого подключен к входу запуска интегратора, а второй через реле 4 времени — к управляющему входу ключа 2, В третьем режиме происходит измерение уровня слабой помехи с проведением анализа ее вида с целью выделения тех частот, на которых преобладает интермодуляционная составляющая, и отбраковкой этих частот (при уровнях менее 30 дБ/мкВ). Этот режим осуществляется с помощью последовательно соединенных ключа 21, линии 22 задержки, блока 23 вычитания, компаратора 24, инвертора

25 и вентиля 26, а также последовательно соединенных усилителя 27, компаратора 28, триггера 29, ключа 30, линии 31 задержки и ключа 32. 2 ил. блока 8 запуска счетчика подключен к входам установки первого 9 и второго

12 счетчиков, а через первый вентиль

13 — к второму входу три .гера )4, при этом выходы счетчика 12 подключены к второй группе входов cóììàòopa 10 и входам управляемого аттенюатора 15. К второму выходу порогового блока 5 подключены последовательно соединенные первый ус:титель 16

1 первый компаратор 17, BIîðîlt триггер

18 и элемент И 19. Второй выход триггера 18 подключен к второму входу элемента И 19 через первый инвертор

20.

К второму выходу второго порогового блока 6 параллельно:.одллючены соединенные две цепи зле мен гон: первая — последоваельно соединенные первый ключ 21, первая линия 22 задержки, блок 23 вычиIания, второй компаратор 24, второй .инвертор 25 и второй вентиль 26, причем выход последнего есть вход 1 ПУ, управляющий его перестройкой, вторая — последовательно соединенные в-орой усилитель 27, третий комнаратор 28, тре —

1506396 тий три г ге р 29, в то рой ключ 30, в торая линия 31 задержки и третий ключ

32. Триггер 29 вторым выходом соединен с управляющим входом ключа 21 и входом триггера 4, а сигнальные входы ключей 2! и 30 параллельно подсоединены к второму выходу порогового блока 6. При этом выход триггера

14 подключен к младшим адресным вхо- 10 дам угравляемо го аттенюатора 15 и сумматора 10, а через элемент ИЛИ 33— к входу узла запуска интегратора и установочному входу триггера 18..

Устройство работает следующим об- 15

pàç ом.

Измеряемое напряжение с выхода

РПУ при выключенной системе АРУ подается на нход интегратора 1. Блок 3 разряжает интегратор (RC-цепочку с 20 усилителем) перед каждым циклом измерения и осуществляет запуск реле 4 времени, которое подключает интегратор 1 к выходу РПУ на время, равное времени интегрирования. Результаf ин- 25 тегрирования (фиг. 2а), т.е. постоя««ное напряжение, пропорциональное ус— редненному значению логарифма входного напряжения, подается на пороговый блок 5 и, если уровень сигнала 30 превышает 60 дБ/мкВ, то в усилителе

16 и компараторе 17 формируется сигнал, соответству«ощи««уровню срабат««вЂ” вания триггер а 18, по следний переключается (фиг . 2г), и сигнал логической единицы увеличивает показания счетчика 12 на ед««н««цу. Такое изменение благодаря смешению весовой сетки при коммутации вызывает уменьшение коэффициента передачи управляемого 4р аттенюатора 15 на 12 дБ и увеличивает содержи «ое сумматора 10 на 4. Кро— ме того, этот жс сигнап логической единиць«разряжаер «.íòåãðàòор 1, запускает реле 4 времени, устананлива- 45 ет в исходное состояние триггер 18 (фиг.2 г, д) . Цикл повторяется.

Если уровень cèãíà Ià не превышает

60 дБ/мкВ, то он подается на пороговьй блок 6. В случае, когда уровень сигнала на входе блока 6 менее

30 дБ/мкВ (фиг.2 а,з,и), то в усилителе 27 и комцараторе 28 формируется сигнал, соответствующий уровню срабатывания триггера 29, последний переключается (фиг.2 л,м), запирает ключ 30 и открывает ключ 21, через который измеряемый сигнал подается на линию 22 задержки (фиг. 2р), Кроме того, переключение триггера 29 вызывает переключение триггера 14 (фиг. 2т), что приводит к уменьшению коэффициента передачи управляемого аттенюатора 15 на 3 дБ, увеличению содержимого сумматора 10 на i, разрядке через блок 3 интегратора 1 и запуску реле 4 времени. Цикл повторяется.

Линия 22 задержки обеспечивает запоминание уровня сигнала на время> достаточное для прохождения новоro сигнала по цепи от управляемого аттенюатора 15 до ключа 30. При повторном прохождении сигнала триггер 29 запирает ключ 21, открывает ключ 30 и оба сигнала подаются на блок 23 вычитания (фиг. 2о, и, р). Одновременно ли««ия 31 задержки запоминает уровень сигнала при повторном прохождении. Если разность уровней превышает

3 дБ, т.е. анализируемая интермодуляционная помеха, то сигнал логической е;иницы с вь«хода компаратора 24 запирает ключ 32, через инвертор 25 и

««ент««ль 26 перестраива т РПУ на ««оную частоту и возвращает триггер 14 исходное состояние. Долее цик.-: ««3мерения уровня сигнала повторяется °

В случае, когда разность уровней сигнала равна 3 дБ, т. е. анализируе«.ая внешняя помеха, то ключ 32 открывается и сигнал с выхода ключа 30 подается на вход блока 7 сравнения.

Если уровень сигнала на входе блока 6 превышает 30 дБ/мкВ (фиг. 2а), то напряжение с выхода последнего подается на блок 7 сравнения (фиг.2«««) .

Одновременно блок 8 нк:«ючает счетчик

9, который управляет работой аттенюатора il. С выхода последнего снимается ступенчатое напряжение, пропорцион.-.льное числу, зарегистрированному счет. иком 9. Выход аттенюатора I! подключен к входу блока 7. Как только напряжение на обоих входа последнего сравняется, блок 7 сравнения через блок 8 останавливает счетчик 9.

Таким образом, в счетчике 9 оказывается записан««ь«л«число, пропорциональное напряжению на входе интегратора

l, 0 дБ/мкВ в счетчике 9 записывается 00000, 3 дБ/мк — 00001, и т.д.

Комбинация, записанная н счетчике 9, и комбинация на адресном входе управляемого атте««юатора 15 подаются на сумматор 10 и далее ««а регист

l506396— рирующий блок, после чего с выхода блока 8 подаются. обнуляющие импульсы на входы счетчиков 9 и 12, установочный вход триггера 14 и на вход

РПУ, с которого осуществляется его

5 перестройка на новую частоту. Обнуление счетчика 12 полностью открывает управляемый аттенюатор 15 °

Устройство для измерения уровня радиопомех, содержащее последовательно соединенные ключ, интегратор, пер- 15 вый поро го вый блок, в то рой лоро говый блок, блок сравнения, блок запуска счетчика, первый счетчик и сумматор, выходы первого счетчика через аттенюатор сопротивлений подключены к второму входу блока сравнения, второй выход блока эапуска счетчика подключен к входу первого вентиля и об20 нуляющим входам перво го и второ го счетчиков, выход второго счетчика подключен к соответствующим входам управляемого аттепюатора и вторым входам сумматора, при этом второй выход первого порогового блока через последовательно соединенные первый усилитель, первый компаратор, первый триггер и элемент И, второй вход которого через инвертор подключен к

30 второму выходу первого тригrepа, подключен к счетному входу втОрого 35 счетчика, установочный вход первого триггера объединен с. входом узла запуска интегратора, первый выход которп ro под ключе и к ун р авляющему входу интегратора, а второй через реле вре10

Фор мул а изобретения мени — к управляющему входу первого ключа, второй выход второго порогового блока через последовательно соединенные второй ключ, первую линию задержки, блок вычитания, второй компаратор, второй инвертор и второй вентиль подключен к выходу первого вентиля, который является выходом устройства, кроме того, второй выход второго порогового блока через последовательно соединенные второй усилитель, третий компаратор, второй триггер, третий ключ, вторую линию задержки и четвертый ключ подключен к первому входу блока сравнения, а второй выход второro триггера подключен к второму входу второго ключа, первый вход которого подключен к второму входу третьего ключа, выход которого подключен к второму входу блока вычитания, причем выход второго компаратора подключен к второму входу четвертого ключа, о т л и ч а ю— щ е е с я тем, что, с целью повынения быстродействия, в него введены элемент ИЛИ и четвертый триггер, первый вход которого подключен к второму выходу четвертого триггера, установочный вход — к выходу первого вентиля, а выход — к мпадшим адресным входам управляемого аттенюатора и первому входу элеме нта ИЛИ, второй вход которого подключен к выходу элемента И, а выход — к входу узла запуска интегратора, при этом при подключении выходов второго счетчика к адресным входам управляемого аттенюатора произведено смещение адресов на два разряда.

1 506396

УтБΠ—

db.

D/>

У (ю) б

11 б а1

g184 д а е (1

Ж

®И

lJg() и дав

К

Л (гю;

Рб II

И

Ьп . 0

Ьг

7 (Л

Р

Vgp

Г

Ь

m бг

У

4У1/

Ф
