Токовый зонд

Токовый зонд

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и может быть использовано для определения неисправностей в цифровых схемах, например для выявления короткого замыкания электрических цепей. Цель изобретения - расширение функциональных возможностей токового зонда за счет контроля амплитудных значений магнитных полей, наводимых током, протекающим в контролируемых электрических цепях. Токовый зонд содержит датчик 1 тока, усилитель 2, синхронный детектор 3, генератор 4, блок 5 согласования, соединительный кабель 6, зажимы 7.1 - 7.2 для подключения контролируемых электрических цепей, световую шкалу 8, следящий аналого-цифровой преобразователь 9, инвертор 10, коммутатор 11, мультивибратор 12, дешифратор 13, элементы 14.1 - 14.M индикации световой шкалы 8, первые 15.1 - 15.N - 1 и второй 16 выходы следящего аналого-цифрового преобразователя 9, вторые входы 17 коммутатора 11. За счет введения синхронного детектора 3, световой шкалы 8, следящего аналого-цифрового преобразователя 9, инвертора 10, коммутатора 11, мультивибратора 12, дешифротара 13 токовый зонд позволяет контролировать и фазу и амплитуду магнитного поля, создаваемого переменным током в дефектных проводниках, что расширяет его функциональные возможности. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„80„„1506405 А 1 цыц 4 G 01 R 31/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4359686/24-2 (22) 07.01.88 (46) 07.09. 89. Бюл 33 (72) В.П.Урбонас, P В.-Б.Пятронис и О.К.Скинкис (53) 621.317.799 (088.8) (56) Точное определение дефектов в логических схемах путем прослеживания цепей протекания тока индуктивным датчиком. — Электроника, !974, !

1- 24, с. 34-41.

Патент СшА Р 4186338, кл. 324-52, 1980. (54) ТОКОВЫЧ ЗОHiI (57) Изобретение относится к контрольно-измерительной технике и может быть использовано для определения неисправностей в цифровых схемах,например для выявления короткого замыкания электрических цепей. Цель изобретения — расширение функциональных воэможностей токового зонда за счет контроля амплиту;.ных значений магнитных полей, наводимых током, протекающим в контролируе.ых электрических

2 цепях. Токовый зонд содержит датчик

1 тока, усилитель 2, синхронный детектор 3, генератор 4, блок 5 согласования, соединительный кабель 6, зажимы 7.1 и 7.2 для подключения контролируемых электрических цепей, световую шкалу 8, следящий аналогоцифровой преобразователь 9, инвертор

10, коммутатор 11, муль тивибратор 12, дешифратор 13, элементы 14. 1 — 14.ш индикации световой шкалы 8, первые

15. 1-15. п-1 и второй 16 выходы следящего анало го-цифрово го преоб раэователя 9, вторые входы 17 коммутатора 1. Ва счет введения синхронного детектора 3, световой шкалы 8, следящего аналого-цифрового преобразователя 9, инвертора 10, коммутатора

11, мультивибратора 12, дешифратора

13 токовый зонд позволяет контролировать и фазу и амплитуду магнитного поля, создаваемого переменным током в дефектных проводниках, что расширяет его функциональные возможности. 3 ил.

-1506405

Изобретение относится к контрольно-измерительной технике и может быть использовано для определения неисправностей в цифровых схемах, например для выя»пения короткого замыкания электрических цепей °

Цель изобретения — расширение функциональных воэможностей токового зонда за счет контроля амплитудных !О значений магнитных полей, наводимых токо м, Ilpo те к ающим в контролируемых электрических цепях.

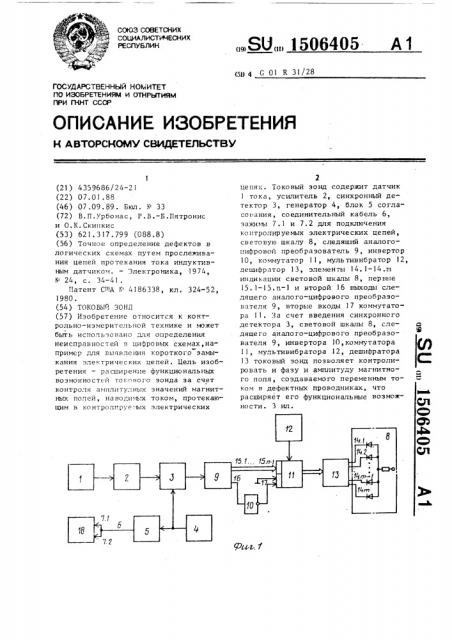

На фиг. 1 показана схема токового зонда; на фиг. 2 — график зависимости наведенной Э \С от положения датчика то к а; на фи r . 3 — пример индикации различных фаз и амплитуд магнитных пс лей на световой шкале в зави15

Первый 7. 1 и второй 7.2 зажимь3 для подключения контролируемой элект- !0 рической цепи 18 соединены через соединительный кабель 6 с соответствующими выходами блока 5 согласования, соединенного »ходом с выходом генератора 4. Датчик 1 тока подключен вы- 35 ходом к входу усилителя 2, соединенного выходом с первым входом синхронного детектора 3, который вторым входом соединен с выходом генератора

4, выходом — с. входом следящего АЦП

9, соединенного первыми выходами

l5.!†!5.п-1 с соответствующими первыми входами коммутатора 11 соединенного вторыь3и входами 17 с общей шиной устройства, третьими входами через инвертор 10 — с вторым выходом следяшег 3 АЦп 9, четвертым входом — с »ыходом мультивибратора 12, выходами 3ере3 дешифратор 13 — с сосимости от положения датчика тока.

Токовый зонд (фиг. 1) содержит датчик 1 тока, усилитель 2, синхронный детектор 3, генератор 4, блок 5 согласования, соединительнь3й кабель

6, первый 7.1 и »торой 7.2 зажимы для подключения контролируемых элект— рических цепей, световую шкалу 8, следящий ан Злого-цифровой преобразов» f åëü (АЦП) 9, инвертор 10, коммутатор 11,. мультивибратор 12, дешифратор

13, элементы 14.1 — 14.m индикации свеговой шкалы 8, первые 15. — 15.п-l u второй 6 вьгходь3 следящего AU!I 9 и

»торые входы 17 коммутатора 11. На фиг. 1 показана также контролируемая 35 электрическая цепь 18 (печатная плата) . ! ответствующими входами световой шкалы 8.

Токовый зонд работает следую3цим образом.

В едуча е !поиска короткого замыкания между двумя электрическими цепями, например вумя печатными проводниками на печатной плате 18, зажим

7.! устанавливается на один из них, а зажим 7.2 — на другой. Генератор 4 вырабатывает синусоидальное напряжение, которое через блок 5 согласования, служащий для гальванической развязки зонда от контролируемых цепей, поступает на контролируемые проводники печатной платы 18. Если они замкнуты, то между зажимами 7. 1 и 7. 2 образуется цепь протекания переменного тока, а вдоль пути протекания этого тока образуется геременное магнитное поле. При этом фаза изме пения создаваемого магнитно го поля (относительно фазы работы генератора 4) различна с разных сторон от электрической цепи (про водника), по которой протекает ток.

Датчик 1 тока, установленньй над про»одником с Фзком, улавливает колебания магнитного поля, которые усили»аются усилителем 2 и подаются на вход синхронного детектора 3, где преобразуются в постоянное напряжение. При перемещении датчика 1 тока (зонда) » направлении, перпендикулярном проводнику печа-.ной платы с током с одной его сторо33ы на другую, на выходе синхронного детектора 3 формируется напряжение в соответствии с фиг. 2. Перемещая датчик 1 тока перпендикулярно проводнику с током и вдоль него, можно проследить цепь протекания тока и найти ца печатной плате, например, место замыкания, пробитый конденсатор, микросхему, имеющую утечку и т.д.

Выходное напряжение синх 3онно го детектора 3 квантуется АЦП 9 на несколько уровней, например шестнадцать (фиг. За) . На выхо ах 15. 1—

15. и-1 младших (n-1)-разрядов и выходе 16 таршего и-разряда АЦП 9 выдает поочередно (в два такта) значения кодов двух уро»н ей, между ко то рыми попало данное значение напряже ния с выхода детектора 3 (фиг. 3б). P.ñåìó диапазону значений входных напря; е-. ний АЦП 9 соответсгвуют значения его

1506405 выходных кодов от 0000 до 1111, причем при переходе входных значений через нуль происходит изменение выходных кодов АЦП 9 от кодов, имеющих ноль в и-разряде на выходе 16, к кодам, имеющим единицу в п-разряде на выходе 16. Под действием мультивибратора 12 коммутатор 11 подключает к световой шкале 8 то выходы 15.1- 10

15.n-l АЦП 9, то входы 17 коммутатора 11. В момент подключения выходов

15.1 — 15.п-l коды на них меняются в двух тактах работы АЦП 9 на один шаг квантования. Эти коды дешифрируются 15 дешифратором 13 в унитарный код, что приводит к иоочередному вкЛючению двух элементов 14.i и 14,j индикации шкалы 8, соответствующих двум амплитудным значениям магнитного поля про- 2О водника с током ° В момент подключения коммутатором !1 на выход входов

17 и в случае, если на выходе 16 старшего и-разряда АЦП 9 формируется логическая единица> логические нули с входов )7, сформированные инвертором 10, поступают на дешифратор 13 и через него включают элемент 14.1 индикации шкалы 8. Если на выходе 16 старшего п-разряда AIIII 9 имеется логический нуль, то с помощью сигналов логической единицы с выхода инвертора

10 и логического нуля со специально соединенных с общей шиной устройства входов коммутатора 11 (на входах 17) 35 формируетс я код, ко то рый, поступая через дешифратор 13 на шкалу 8, включает элемент 14.ш индикации шкалы 8.

В результате при перемещении датчика 1 тока в направлении, перпенди- 4О кулярном проводнику с переменным током (туда и обратно), поочередно включаются "крайние" по шкале 8 (фиг. Зв) элементы 14. 1 и 14.m инди" кации (2m — число зон квантования 45 измеряемого сигнала), а два других элемента 14. i и 14. j (i = l-m, 1-m) показывают изменения амплитуд-. ного значения магнитного поля.

Таким образом, токовый зонд позволяет контролировать фазу и амплитуду магнитного поля, наведенно го переменным током от дефектных проводников, что расширяет его функциональные возможности и позволяет использовать в условиях воздействия других магнитных полей, когда фаза магнитного поля при перемещении токового зонда может не меняться.

Фор мул аиэобретения

Токовый зонд, содержащий первый и второй зажимы для подключения контролируемой электрической цепи, соединенные через соединительный кабель с соответствующими выходами блока согласования, соединеннсго входом с выходом генератора, датчик тока, соединенный выходом с входом усилителя, отличающийся тем,что,с целью расширения функциональных воэможностей, в него введены синхронный детектор, следящий аналого-цифровой преобразователь, инвертор, коммутатор, мультивибратор, световая шкала и дешифратор, причем выход усилителя соединен с первым входом синхронного детектора, соединенного вторым входом с выходом генератор",, выходом— с входом следящего аналого-цифрового преобразователя, соединенного первыми выходами с соответствуюг ими первыми входами коммутатора, соединенного вторыми входами с обшей шиной устройства, третьими входамн через инвертор - с вторым выходом следящего аналого-цифрового преобразователя, четвертым входом с выходом мультивибратора, выходами через деки.*ратор— с соответствующими входами световой шк алы. 506405

moxa 1

Жя 4Я00 ды ла"ь уЛ 11

0m 15 om17

75 о 117(m r)

С3

С3

Ю

-000(N m/

Нулгдие

omeemsu — .-Д1
